2РМТ18Б7Г1В1В: надежная приборная розетка для промышленного оборудования

Разъем 2РМТ18Б7Г1В1В — цилиндрический низкочастотный негерметичный соединитель серии 2РМТ, рассчитанный на приборный монтаж и стабильную передачу электрических сигналов и питания. Конструкция с семью контактами и резьбовым сочленением применяется в радиоэлектронной аппаратуре, измерительных комплексах, системах управления и другом оборудовании, где важны механическая прочность и устойчивость контакта.

Основные особенности

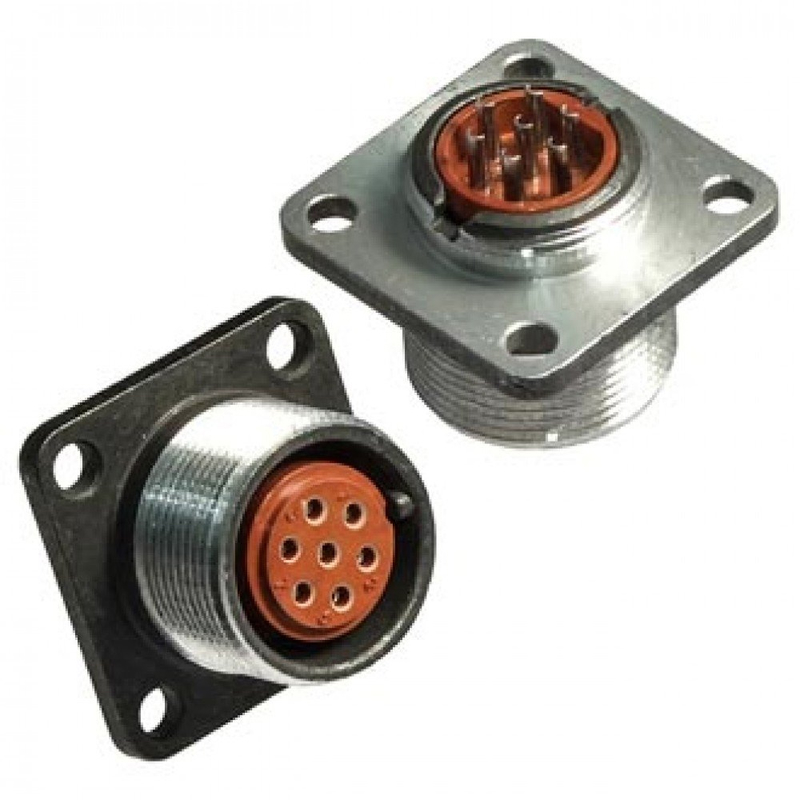

Модель 2РМТ18Б7Г1В1В выполнена в формате блочной розетки для установки на панель или корпус прибора. Корпус условного размера 18 изготовлен из металла, изолятор — из карболита, а контакты имеют серебряное покрытие. Такое исполнение способствует надежному электрическому соединению при многократной эксплуатации.

Ключевые характеристики разъема:

• 7 извлекаемых гнездовых контактов диаметром 1 мм

• Резьбовой способ сочленения

• Рабочее напряжение до 560 В

• Токовая нагрузка до 7 А на один контакт

• Допустимый суммарный ток до 40 А

• Сопротивление контакта не более 0,005 Ом

• Рабочий температурный диапазон от −60 до +100 °C

• До 500 циклов сочленения и расчленения

• Негерметичное исполнение для применения внутри аппаратуры или в защищенных конструкциях.

Где применяется 2РМТ18Б7Г1В1В

Соединитель подходит для электрических цепей постоянного и переменного тока, включая цепи переменного тока частотой до 3 МГц. Это делает его практичным решением для внутреннего объемного монтажа в радиоэлектронных, промышленных и приборостроительных системах.

Типичные направления использования:

• Панели управления и шкафы автоматики

• Контрольно-измерительная аппаратура

• Источники питания и силовые блоки

• Радиотехнические устройства

• Промышленные установки и технологическое оборудование

• Испытательные стенды и лабораторные комплексы

Конструкция и эксплуатационные преимущества

Резьбовое соединение помогает надежно фиксировать сопрягаемые части разъема и снижает риск самопроизвольного расстыковывания при вибрации. Металлический корпус обеспечивает механическую защиту, а серебряное покрытие контактных элементов способствует низкому переходному сопротивлению.

Например, в приборной панели 2РМТ18Б7Г1В1В может использоваться для подключения семижильного жгута: часть контактов передает питание, а остальные задействуются для управляющих или сигнальных цепей. При этом резьбовая фиксация сохраняет стабильность соединения при обслуживании оборудования и его работе в условиях вибрационных воздействий.

Что учитывать при подборе

При выборе ответной части необходимо проверить тип соединителя, расположение и количество контактов, исполнение корпуса, способ монтажа и соответствие электрических параметров проектной нагрузке. Также важно помнить, что 2РМТ18Б7Г1В1В является негерметичным разъемом: для работы в среде с влагой, пылью или прямым воздействием внешних факторов потребуется предусмотреть дополнительную защиту корпуса оборудования.

2РМТ18Б7Г1В1В сочетает компактные габариты, семиконтактную компоновку, устойчивость к температурным воздействиям и надежное резьбовое сочленение, благодаря чему остается востребованным компонентом для приборных и промышленных электрических систем.
