2РМТ18Б7Г1В1В — блочная розетка для многоконтактных электрических соединений

2РМТ18Б7Г1В1В — цилиндрический низкочастотный электрический соединитель серии 2РМТ, выполненный в виде блочной приборной розетки. Модель предназначена для монтажа на панели, корпусе или другой части оборудования и применяется для создания разъёмных соединений в цепях постоянного и переменного тока частотой до 3 МГц.

Конструкция разъёма ориентирована на эксплуатацию в аппаратуре, где требуются компактность, механическая прочность, устойчивость к вибрационным нагрузкам и надёжная фиксация соединения. Резьбовой способ сочленения снижает риск самопроизвольного расстыковывания при вибрации и ударах.

Основные характеристики 2РМТ18Б7Г1В1В

Характеристики указывают на возможность использования разъёма в цепях питания, управления, сигнализации и передачи низкочастотных сигналов, если параметры конкретного устройства не превышают допустимые значения по току, напряжению и условиям окружающей среды.

Расшифровка маркировки

Маркировка 2РМТ18Б7Г1В1В содержит ключевые сведения об исполнении соединителя:

• 2РМТ — серия цилиндрических электрических соединителей.

• 18 — условный размер корпуса.

• Б — блочное исполнение для установки на конструкцию оборудования.

• 7 — количество рабочих контактов.

• Г — исполнение с гнездовыми контактами.

• 1В1В — обозначение варианта конструктивного исполнения и климатико-механических параметров по нормативной документации серии.

При подборе ответной части необходимо сверять не только серию и размер корпуса, но и контактную формулу, расположение ключа, тип контактов, вариант корпуса и схему монтажа.

Конструкция и монтаж

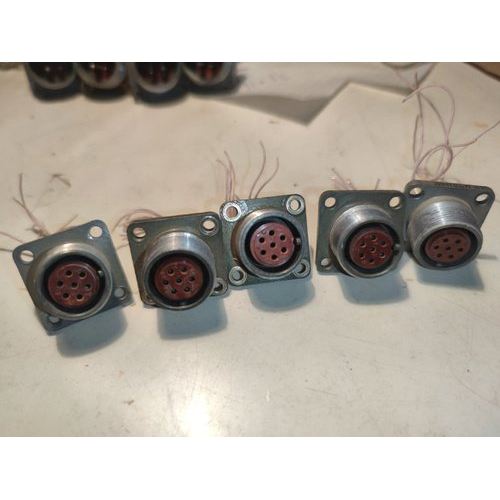

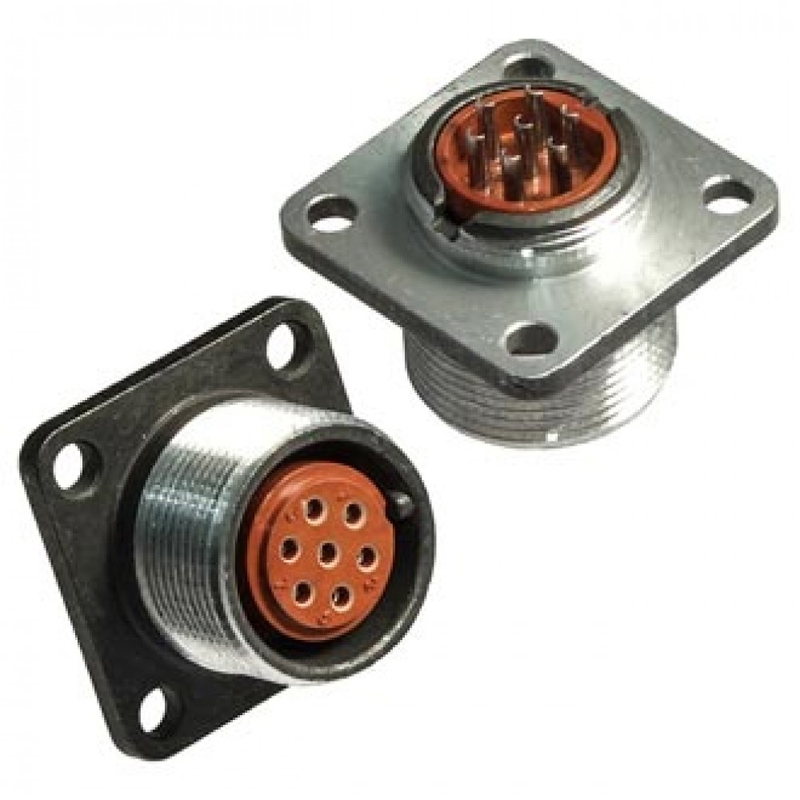

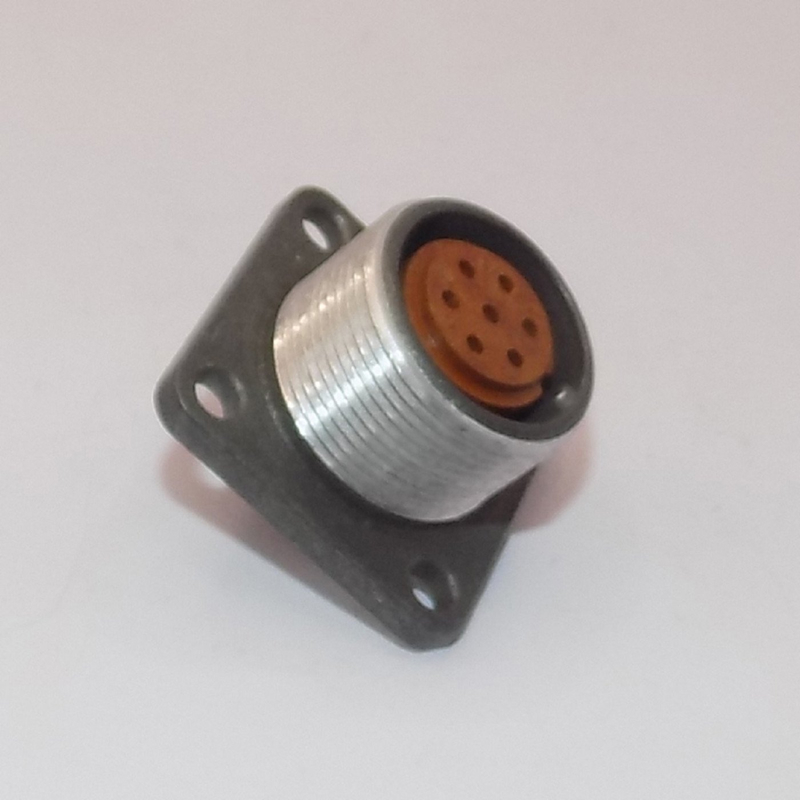

Розетка 2РМТ18Б7Г1В1В имеет корпус для блочного крепления и устанавливается на панель оборудования. Контакты диаметром 1 мм выполнены как извлекаемые гнезда, что позволяет заменять отдельные контактные элементы при ремонте или изменении схемы без полной замены корпуса разъёма.

Контактные элементы имеют серебряное покрытие, способствующее снижению переходного сопротивления. Для подключения проводников обычно применяется пайка; допустимое сечение жилы — до 0,5 мм². Соединитель является негерметичным, поэтому его используют внутри корпусов, шкафов, приборов и других зон, защищённых от прямого воздействия влаги, пыли и агрессивных сред.

Где применяется разъём

Соединитель 2РМТ18Б7Г1В1В востребован в оборудовании, где необходимо быстроразъёмное и фиксируемое многоконтактное подключение. Типовые области применения:

• Промышленная автоматика и системы управления.

• Приборостроение и контрольно-измерительная техника.

• Электронные блоки, шкафы и пульты управления.

• Системы питания и коммутации низковольтных цепей.

• Испытательное и лабораторное оборудование.

• Транспортная, специальная и вибронагруженная аппаратура.

• Ремонт и модернизация оборудования, рассчитанного на соединители серии 2РМТ.

Благодаря семи контактам разъём может одновременно передавать питание, управляющие сигналы, дискретные команды или измерительные линии в рамках одного разъёмного интерфейса.

Особенности выбора

При проектировании или замене соединителя 2РМТ18Б7Г1В1В важно учитывать фактическую токовую нагрузку каждого контакта и суммарную нагрузку на весь разъём. Нельзя ориентироваться только на напряжение: нагрев контактной группы зависит от тока, качества пайки, сечения проводника, состояния серебряного покрытия и условий теплоотвода.

Также следует проверить:

• Совместимость с ответной вилкой по серии, размеру корпуса и расположению контактов.

• Соответствие контактной формулы требуемой электрической схеме.

• Условия эксплуатации по температуре, вибрации, влажности и загрязнённости.

• Необходимость защиты от влаги — данное исполнение не является герметичным.

• Качество фиксации при панельном монтаже и отсутствие механической нагрузки на припаянные проводники.

2РМТ18Б7Г1В1В представляет собой компактную 7-контактную блочную розетку с резьбовым соединением, рассчитанную на применение в ответственных электрических цепях аппаратуры. Сочетание извлекаемых контактов, рабочих параметров до 560 В и 7 А на контакт, а также вибростойкости делает этот типоразмер практичным решением для промышленной и специализированной электроники.
