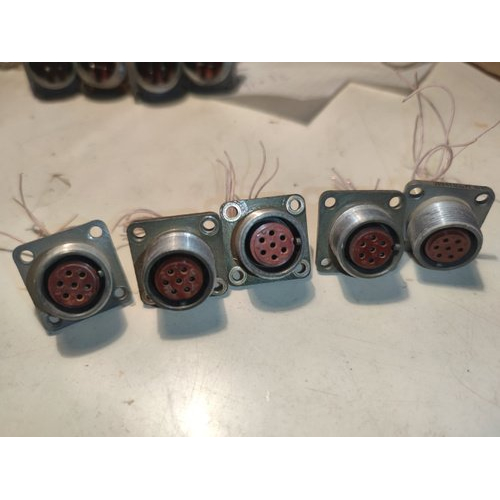

2РМТ18Б7Г1В1БВ

Цена:

1900 ₽

Технические характеристики

2РМТ18Б7Г1В1БВ

2РМТ18Б7Г1В1В — это приборная (блочная) розетка цилиндрического низкочастотного соединителя серии 2РМТ, предназначенная для электрических цепей переменного и постоянного тока с частотой до 3 МГц.

Основные характеристики

Она имеет 7 контактов диаметром 1,0 мм, максимальную токовую нагрузку 7 А на контакт и до 40 А суммарно на соединитель при напряжении до 560 В. Посадочный диаметр корпуса — 18 мм, сопротивление контакта не более 0,005 Ом, сопротивление изоляции — не менее 5000 МОм. Рабочая температура от -60°C до +100°C (с учетом перегрева контактов до +180°C), всеклиматическое исполнение.

Механические свойства

Соединитель выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 490 м/с², механические удары до 5000 м/с² (одиночный) и 1000 м/с² (многократный), линейное ускорение 2000 м/с². Минимальная наработка — 1000 часов, число сочленений-расчленений — 500, срок сохраняемости — 15 лет.

Расшифровка обозначения

2РМТ — серия негерметичного соединителя.
18 — условный размер корпуса.
Б — блочный (приборный) вид.
7Г — 7 контактов.
1 — диаметр контактов 1 мм.
В — серебряное покрытие.
1 — теплостойкость до 100°C.
В — всеклиматическое исполнение.

Описание

Назначение

2РМТ18Б7Г1В1БВ — приборная (блочная) розетка цилиндрического низкочастотного соединителя серии 2РМТ. Изделие предназначено для коммутации электрических цепей переменного и постоянного тока с частотой до 3 МГц. Применяется в составе блоков и приборов, где требуется компактное негерметичное соединение с фиксированным числом контактов и повышенной устойчивостью к внешним механическим и климатическим воздействиям.

Основные электрические характеристики

Розетка имеет 7 контактов диаметром 1,0 мм. Максимальная токовая нагрузка составляет 7 А на один контакт, суммарная нагрузка на соединитель — до 40 А. Рабочее напряжение — до 560 В. Сопротивление контакта — не более 0,005 Ом, сопротивление изоляции — не менее 5000 МОм. Такие параметры обеспечивают стабильную работу в цепях питания и сигнальных цепях низкой частоты.

Условия эксплуатации

Рабочий диапазон температур — от минус 60 °C до плюс 100 °C, с учётом допустимого перегрева контактов до плюс 180 °C. Исполнение — всеклиматическое, что допускает эксплуатацию в различных климатических зонах. Соединитель выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 490 м/с², одиночные механические удары до 5000 м/с², многократные удары до 1000 м/с² и линейное ускорение до 2000 м/с².

Ресурс и механические свойства

Минимальная наработка составляет 1000 часов. Число сочленений-расчленений — 500 циклов. Срок сохраняемости — 15 лет. Посадочный диаметр корпуса — 18 мм.

Расшифровка обозначения

2РМТ — серия негерметичного соединителя.
18 — условный размер корпуса.
Б — блочный (приборный) вид.
7Г — 7 контактов.
1 — диаметр контактов 1 мм.
В — серебряное покрытие контактов.
1 — теплостойкость до 100 °C.
В — всеклиматическое исполнение.

Применение

Розетка 2РМТ18Б7Г1В1БВ применяется в блоках и приборах радиоэлектронной аппаратуры, в системах управления и связи, где требуется цилиндрическое негерметичное соединение с 7 контактами. Изделие подходит для монтажа на приборных панелях и в составе блоков, работающих в условиях вибрации, ударов и широкого диапазона температур. Артикул товара — 3142, категория — 2РМТ18.
