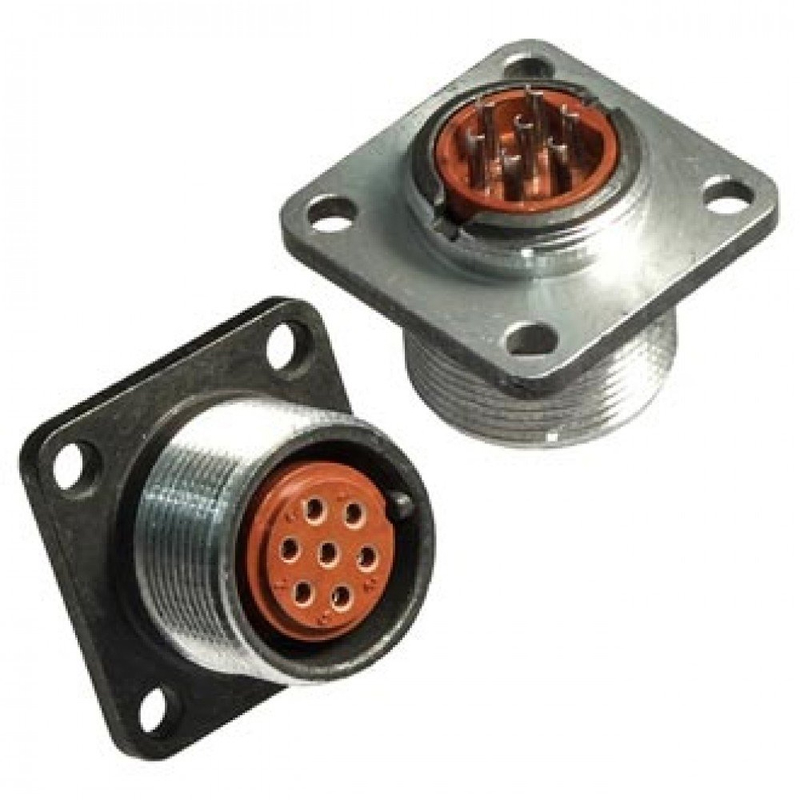

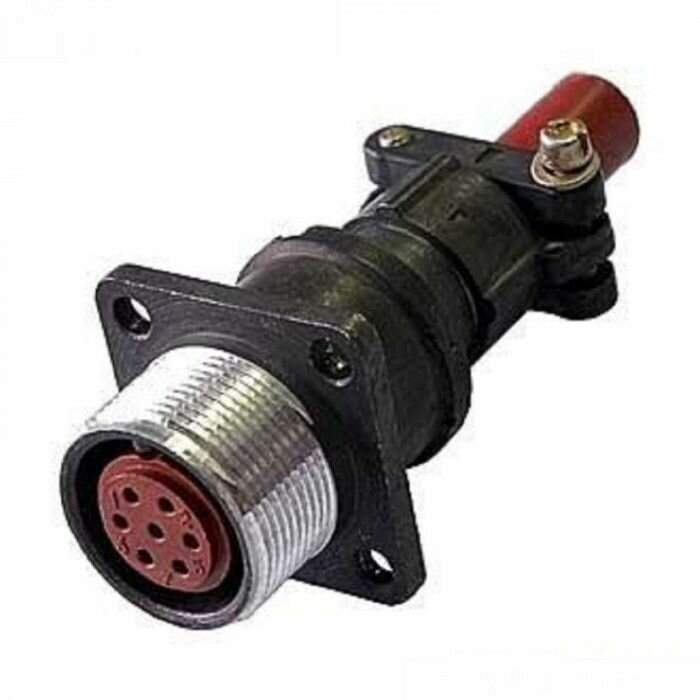

Назначение разъёма 2РМТ18Б7Г1А1В

2РМТ18Б7Г1А1В — это цилиндрический низкочастотный электрический разъём серии 2РМТ, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего монтажа в различных электрических устройствах и системах, где требуется надёжная и стабильная связь между отдельными компонентами. Разъём относится к негерметичному всеклиматическому исполнению, что позволяет эксплуатировать его в широком диапазоне климатических условий.

Артикул товара — 3139. Категория — 2РМТ18. Производитель в предоставленных данных не указан.

Подтверждённые технические особенности

Конструкция и электрические параметры разъёма 2РМТ18Б7Г1А1В определяются его принадлежностью к серии 2РМТ и блочным приборным корпусом без патрубка. Ниже перечислены основные характеристики изделия.

• Тип соединителя: негерметичный, всеклиматический.
• Количество контактов: 7.
• Диаметр контактов: все контакты имеют диаметр 1 мм.
• Покрытие контактов: золото.
• Теплостойкость: до 100 градусов Цельсия.
• Вид корпуса: блочный (приборный), без патрубка.
• Рабочее напряжение: не более 560 вольт.
• Максимальная токовая нагрузка на одиночный контакт: не более 7 ампер.
• Максимальная общая токовая нагрузка: не более 40 ампер.
• Сопротивление контактов: не более 0,005 ома.
• Ёмкость между контактами: не более 6 пикофарад.
• Сопротивление изоляции: не менее 5000 мегаом в нормальных климатических условиях.
• Рабочая температура окружающей среды: от минус 60 до плюс 100 градусов Цельсия.

Сочленение и ответные части

Соединение разъёма осуществляется посредством резьбовой фиксации, что обеспечивает надёжное и прочное сочленение с вилкой. Корпус имеет одношпоночную поляризацию, которая предотвращает неправильное подключение и исключает ошибку при стыковке ответных частей.

Для розетки 2РМТ18Б7Г1А1В предусмотрены различные ответные вилки, в том числе 2РМ18КПН7Ш1А1, 2РМ18КПЭ7Ш1А1 и другие. Конкретный тип вилки подбирается в зависимости от исполнения патрубка и покрытия контактов.

Применение и условия эксплуатации

Разъём 2РМТ18Б7Г1А1В используется для внутреннего монтажа в электрических устройствах и системах, где необходима стабильная связь между компонентами. Благодаря всеклиматическому исполнению и рабочему диапазону температур от минус 60 до плюс 100 градусов Цельсия изделие подходит для применения в различных климатических условиях. Низкое сопротивление контактов, высокая ёмкость изоляции и допустимые токовые нагрузки делают разъём пригодным для цепей с постоянным и переменным током частотой до 3 МГц при рабочем напряжении не более 560 вольт.
