Назначение соединителя 2РМТ18Б7Г1А1

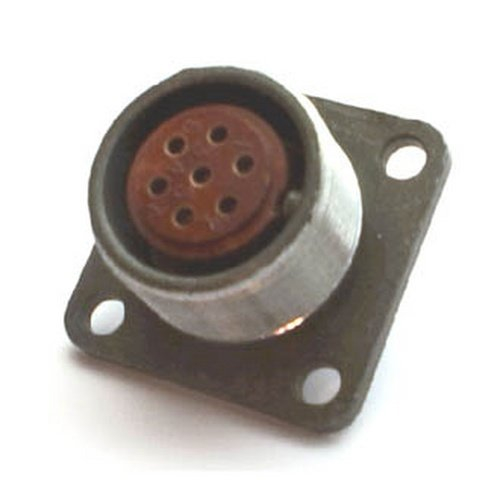

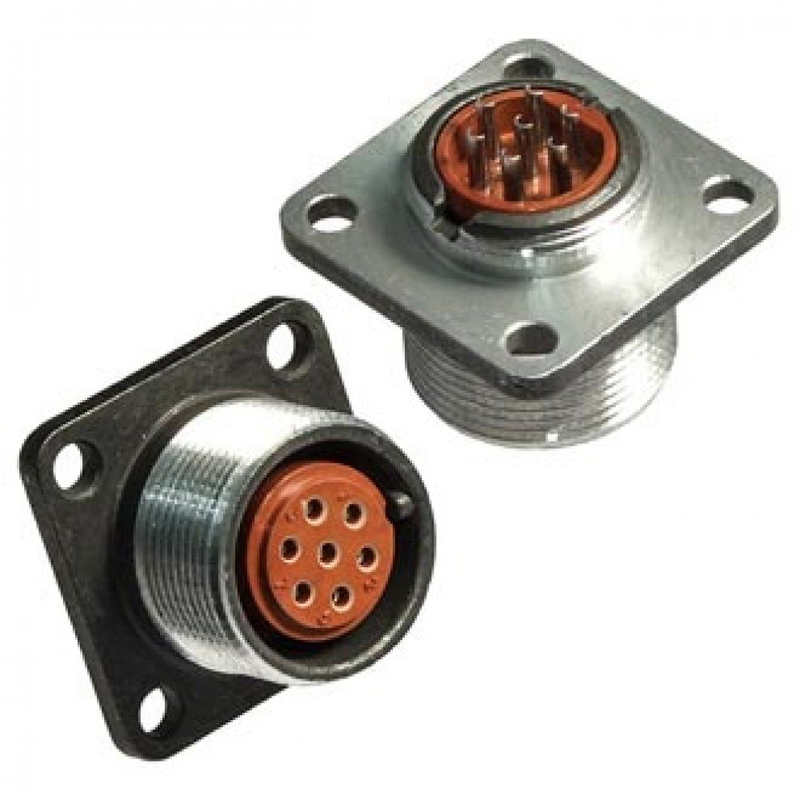

2РМТ18Б7Г1А1 — блочная розетка из серии соединителей 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Розетка применяется в составе электрических разъёмных соединений, где требуется компактный корпус, устойчивость к вибрации и широкий рабочий диапазон температур.

Конструктивное исполнение «блочная розетка» означает, что изделие устанавливается в блок или панель аппаратуры и служит ответной частью соединителя. Поскольку в данных указан негерметичный корпус, розетка подходит для эксплуатации внутри закрытых объёмов приборов и устройств, где не предъявляются требования к герметичности соединения.

Основные технические характеристики

Контактная система

• Тип контактов: розеточные.
• Количество контактов: 7.
• Диаметр контакта: 1 мм.
• Покрытие контактов: золотое.
• Токовая нагрузка на одиночный контакт: от 4 до 36 А.
• Суммарная токовая нагрузка на соединитель: до 260 А.
• Максимальное рабочее напряжение: от 560 до 700 В.
• Сопротивление контактов: не более 5 мОм.
• Ёмкость между контактами: до 6 пФ.
• Сопротивление изоляции: не менее 5000 МОм.

Корпус и массогабаритные параметры

Корпус розетки выполнен негерметичным, посадочный диаметр составляет 18 мм. Габаритные размеры изделия — 24 на 24 на 25 мм, масса — 16 г. Такие размеры позволяют монтировать розетку в аппаратуре с ограниченным внутренним объёмом.

Теплостойкость

Контакты рассчитаны на теплостойкость до 100 °C, что согласуется с верхней границей рабочего температурного диапазона всего соединителя.

Условия эксплуатации и надёжность

• Рабочий интервал температур: от минус 60 до плюс 100 °C.
• Синусоидальная вибрация: от 1 Гц до 5000 Гц с ускорением до 490 м/с².
• Механические удары: до 5000 м/с².
• Линейное ускорение: 2000 м/с².
• Срок службы: не менее 5000 часов наработки.
• Число циклов сочленений: не менее 500.

Указанные параметры подтверждают, что соединитель выдерживает интенсивные вибрационные и ударные нагрузки. Это делает его пригодным для применения в аппаратуре, работающей в жёстких механических условиях.

Область применения

Благодаря сочетанию семи контактов диаметром 1 мм, токовой нагрузке до 36 А на контакт и рабочему напряжению до 700 В розетка 2РМТ18Б7Г1А1 подходит для силовых и сигнальных цепей в составе блоков и панелей. Золотое покрытие контактов снижает переходное сопротивление и обеспечивает стабильность соединения при большом числе сочленений.

Изделие может использоваться в составе разъёмных соединений промышленной и специальной аппаратуры, где требуется коммутация цепей постоянного и переменного тока частотой до 3 МГц, а условия эксплуатации включают вибрацию, удары и перепады температуры от минус 60 до плюс 100 °C.

Особенности и ограничения

1. Корпус негерметичный, поэтому изделие не предназначено для работы в условиях прямого воздействия влаги и агрессивных сред без дополнительной защиты.
2. Максимальная частота коммутируемого тока ограничена значением 3 МГц.
3. Теплостойкость контактов составляет до 100 °C, что определяет верхнюю границу температурного режима.
4. Производитель в предоставленных данных не указан, сведения о стране производства, сертификатах, гарантии и комплектации отсутствуют.
