Назначение соединителя 2РМТ18Б4ШВ1В «5»

Соединитель электрический цилиндрический 2РМТ18Б4ШВ1В «5» предназначен для надёжного соединения и разъединения электрических цепей постоянного и переменного тока. Изделие относится к классу низкочастотных негерметичных соединителей тропикоустойчивого исполнения с резьбовой фиксацией сочленённого положения. Применение резьбового замка исключает самопроизвольное расчленение контактной пары при вибрационных и ударных нагрузках, что особенно важно для аппаратуры, работающей в подвижных и жёстких условиях эксплуатации.

Конструкция обеспечивает стабильное электрическое соединение в широком диапазоне климатических воздействий, включая повышенную влажность, пониженные и повышенные температуры. Соединитель востребован там, где требуется компактное исполнение прибора или блока при сохранении высокой токовой нагрузки на каждый контакт.

Подтверждённые технические особенности

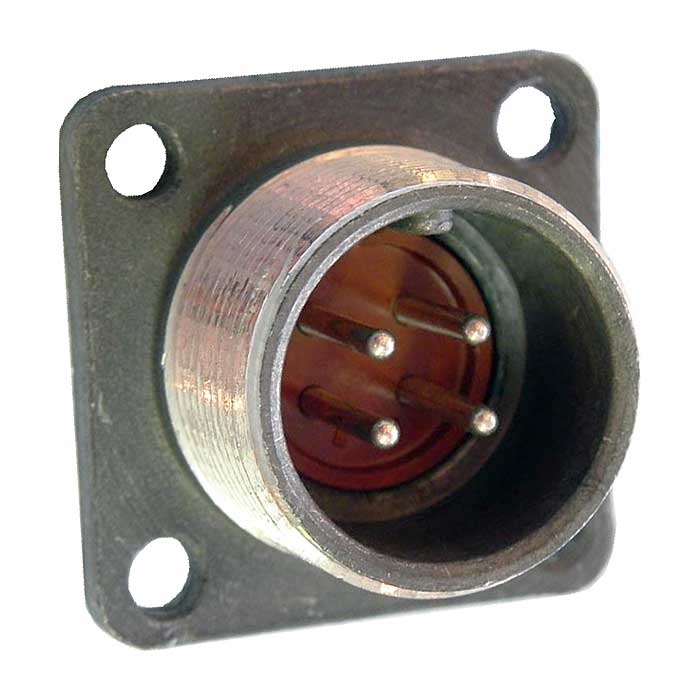

Изделие имеет посадочный диаметр корпуса 18 мм и блочное исполнение — приборная вилка без патрубка. Контактная группа включает 4 извлекаемых штыревых контакта диаметром 1,5 мм с серебряным покрытием, что обозначено индексом «Ш» в наименовании. Индекс «5» в маркировке соответствует приёмке по категории «5».

• Токовая нагрузка на один контакт — до 15 А, суммарная нагрузка на соединитель — до 50 А.
• Максимальное рабочее напряжение — 560–700 В амплитудных.
• Максимальная рабочая частота — до 3 МГц.
• Сопротивление контактов — не более 2,5 мОм.
• Ёмкость между контактами — не более 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм.
• Сечение подсоединяемого провода — от 1 до 2,5 мм².
• Габаритные размеры — 27 мм × 27 мм × 25 мм, масса — около 12,5 г.

Перечисленные параметры подтверждают пригодность соединителя для цепей как с малыми сигнальными токами, так и с выраженной токовой нагрузкой.

Условия эксплуатации и стойкость к внешним воздействиям

Рабочий диапазон температур составляет от минус 60 °C до плюс 100 °C; индекс «1» в наименовании обозначает теплостойкость первой категории. Соединитель выдерживает синусоидальную вибрацию в диапазоне от 50 до 10000 Гц с ускорением до 1000 м/с², механические удары с ускорением до 5000 м/с² и линейное ускорение до 2000 м/с². Сохраняет работоспособность при повышенной влажности до 98 % при температуре плюс 40 °C, что соответствует тропикоустойчивому исполнению.

Ресурсные показатели: минимальная наработка — 1000 часов, количество циклов сочленения и расчленения — 500, срок сохраняемости — 15 лет.

Область применения

Соединитель используется в радиоэлектронной аппаратуре общего и специального назначения, в приборах и оборудовании, где требуется надёжность в жёстких условиях. Типовые сферы применения включают блоки питания, измерительные и управляющие модули, кабельные сборки, а также устройства, подверженные вибрации, ударам и перепадам температуры. Извлекаемые контакты позволяют выполнять монтаж и замену отдельных цепей без замены всего соединителя.

Комплектация, страна производства, гарантийные условия и сведения о сертификатах в предоставленных данных не указаны.
