2РМТ14КПН4Г1В1В ОТК

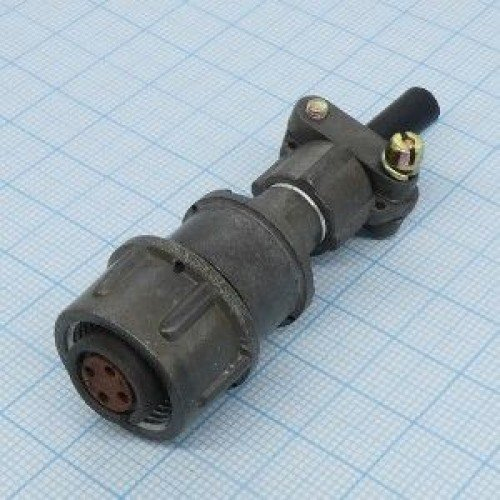

2РМТ14КПН4Г1В1В — это 4-контактная кабельная негерметичная цилиндрическая розетка серии 2РМТ, предназначенная для низкочастотных электрических соединений в радиоэлектронной и радиотехнической аппаратуре; она рассчитана на работу при широком диапазоне температур и имеет резьбовое сочленение с серебряным покрытием контактов.

Назначение и применение

• Предназначена для соединения проводов и кабелей в цепях постоянного или переменного тока (низкой частоты) вплоть до нескольких МГц; применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения.

• Тип корпуса — кабельный (в обозначении буква "К"), с прямым патрубком и гайкой для неэкранированного кабеля (буквы "П" и "Н").

• Соединение осуществляется резьбовым сочленением с одношпоночной поляризацией корпуса (механическое фиксированное позиционирование).

Электрические характеристики

• Число контактов: 4; диаметр контактов: 1,0 мм..

• Максимальная токовая нагрузка на один контакт — до 8 А; суммарная токовая нагрузка на весь соединитель — примерно до 27 А (в зависимости от диаметра контактов и исполнения).

• Максимальное рабочее напряжение (амплитудное значение) — порядка 560 В (в ряде описаний указывают до 560–700 В в зависимости от условий).

• Сопротивление контакта — порядка не более 5 мОм для ∅1,0 мм контактов.

Материалы и покрытие

• Корпусные детали обычно из алюминиевого сплава (например, АЛ-22 или аналогичные сплавы). Изолятор — прессматериал типа АГ-4 или карболит в некоторых исполнениях. Контакты — латунь с покрытием серебром (в отдельных исполнениях возможна позолота).

• Гнезда контактов — трубчатые (тип «манжета»), что обеспечивает надежный контакт при многократных сочленениях.

Механические и климатические параметры

• Посадочный диаметр корпуса: 14 мм (обозначение 14 в маркировке)..

• Диапазон рабочих температур: примерно от −60 °C до +100 °C (у разных производителей/паспортов — до +100 °C)..

• Число циклов сочленение/расчленение: обычно порядка 500 циклов; минимальная наработка от 1000 до 5000 часов в зависимости от описания и требования к исполнению; срок сохраняемости — от 15 до 25 лет в разных паспортах.

• Климатическое исполнение — В (тропикоустойчивость); разъём негерметичный, но рассчитан на агрессивные климатические условия в рамках своего исполнения.

Габариты и монтаж

• Тип монтажа — навесной (объемный), корпус кабельный с прямым патрубком; габариты (примерно) в районе длины ~53.5 мм и диаметра посадочного отверстия 14 мм у типовых исполнений.

• Поляризация корпуса одношпоночная, что предотвращает неправильное сочленение при сборке.

Параметры надежности и виброустойчивость

• Сопротивление изоляции в нормальных климатических условиях — не менее около 1000 МОм (в некоторых паспортах указано).

• Виброустойчивость и ударная выносливость указаны в паспортных данных: диапазон частот вибрации и значения ускорений на тряске/ударах приведены в заводских характеристиках (например, вибрация от 1 до 1000 Гц, отдельные испытания ударов и ускорений).

Различия исполнений и аналоги

• Маркировка 2РМТ14КПН4Г1В1В декодируется по составным элементам: диаметр (14), вид корпуса (К — кабельный), вид патрубка (П — прямой), гайка патрубка (Н — для неэкранированного кабеля), число контактов (4), диаметр контактов (Г1 — ∅1,0), вариант исполнения контактов и покрытия (В1В и пр.). В разных каталогах встречаются близкие модели (2РМ14…, 2РМТ14…); при подборе замены важно сверять конкретные параметры (ток, диаметр контактов, климатисполнение, материал изолятора).
