2РМТ14БПН4Ш1В1В

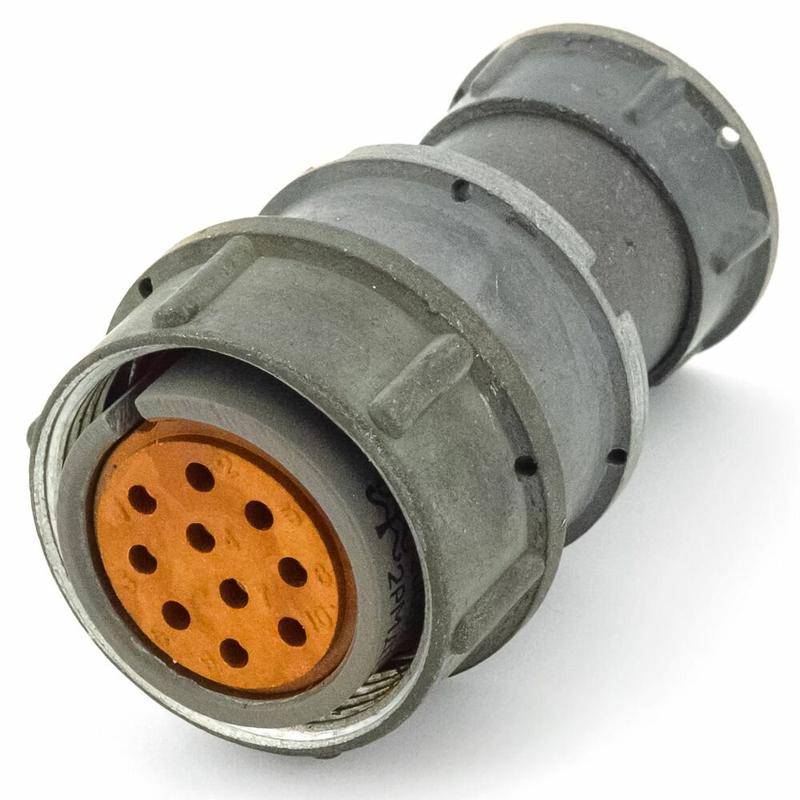

2РМТ14БПН4Ш1В1В — это отечественный цилиндрический низкочастотный приборный разъём серии 2РМТ, блочная вилка на 4 контакта с прямым патрубком и серебряным покрытием контактов; предназначен для подключения сигналов и питания в цепях постоянного и переменного тока до нескольких мегагерц.

Конструкция и маркировка

• Серия и тип — 2РМТ (цилиндрические низкочастотные разъёмы).

• Условный размер корпуса — 14 (обозначает посадочный диаметр корпуса).

• Форм-фактор — блочная вилка (приборная) с прямым патрубком и гайкой для неэкранированного кабеля.

Электрические характеристики

• Количество контактов — 4; диаметр контактов ≈ 1 мм.

• Максимальное рабочее напряжение — порядка 560 В (встречаются значения до ~700 В в зависимости от метода измерения).

• Номинальный ток на контакт — около 8 А, суммарный ток на разъём — порядка 27 А.

• Сопротивление контактов — обычно не более ~5 мОм.

Материалы и механика

• Корпус — алюминиевый сплав (встречаются указания на разные сплавы типа А-22 или АЛ-11).

• Контакты — латунь с серебряным покрытием (буква «В» в маркировке указывает на серебрение).

• Изолятор — карболит или прессматериал типа АГ-4; контакты часто извлекаемые.

• Метод сочленения — резьбовой (накидная гайка), поляризация корпуса — одношпоночная; монтаж на панель (установочные размеры указаны в паспорте).

Климатические и эксплуатационные параметры

• Рабочий температурный диапазон — примерно от −60 °C до +100 °C в зависимости от исполнения; теплостойкость до 100 °C указывают в ряде описаний.

• Электрическая прочность изоляции — порядка 1 850 В у некоторых образцов; сопротивление изоляции — не менее 1000 МОм в паспорте.

• Число сочленений/расчленений — типично 500 циклов; минимальная наработка и срок сохраняемости задаются в техпаспортах (например, 1 000–5 000 часов наработки, срок хранения — десятилетия).

Применение и совместимость

• Применяется в приборах, аппаратуре связи, измерительных системах и промышленной электронике для низкочастотных цепей и линий до ~3 МГц.

• Часто используется там, где требуется блочное (панельное) подключение с резьбовой фиксацией и возможность работы в климатических исполнениях.

Пример технических размеров (типичный)

• Габариты корпуса примерно 24×24×53,5 мм; расстояние между монтажными отверстиями ≈ 17 мм; шаг резьбы на накидной гайке M14×1.

Аналоги и замена

• Внутри серии 2РМ/2РМТ много типоисполнений с различным числом контактов и видами патрубков; при подборе аналога ориентируйтесь на: условный размер корпуса, число и диаметр контактов, тип гайки (для экранированного/неэкранированного кабеля) и климатическое исполнение.
