2РМТ14Б4Ш1В1В

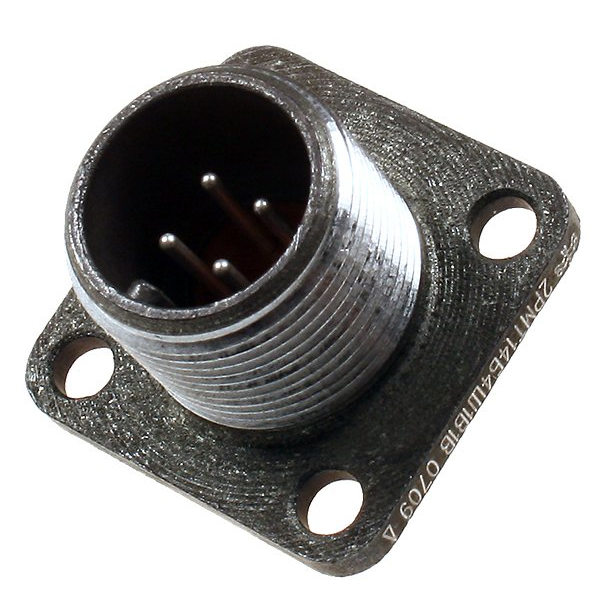

2РМТ14Б4Ш1В1В — это цилиндрический низкочастотный негерметичный приборный соединитель серии 2РМТ (вилка блочного исполнения) на 4 контакта, предназначенный для применения в радиоэлектронной и радиотехнической аппаратуре.

Основные характеристики

• Тип и серия: цилиндрический соединитель серии 2РМТ, вилка блочного исполнения.

• Количество контактов: 4.

• Посадочный (условный) размер корпуса: 14 (обозначение 14 в маркировке).

• Диаметр контактов: 1,0 мм.

• Максимальное рабочее напряжение: до примерно 560 В (амплитудное значение для переменного или постоянного тока).

• Токовая нагрузка: до ~8 А на один контакт и суммарно до ~27 А на весь соединитель (в зависимости от исполнения контактов).

• Сопротивление контакта: порядка 5 мОм для контактов ∅1,0 мм.

• Сопротивление изоляции: сотни и тысячи МОм в нормальных климатических условиях (значения в разных паспортах — 1000…5000 МОм).

• Рабочая температура: примерно от −60 °C до +100 °C (в отдельных данных указано до +150 °C при смене температур).

• Механические характеристики: рассчитан на сотни сочленений (типично ~500 циклов), минимальная наработка — от 1000 до 5000 часов в зависимости от источника и условий эксплуатации.

• Конструкция контактов: извлекаемые контакты, возможны покрытия серебром или золотом в зависимости от исполнения.

• Климатическое исполнение: обычно исполнение "В" (тропикоустойчивость) в заводской спецификации.

Материалы и размеры (типовые)

• Корпус: часто алюминиевый сплав или карболит (зависит от конкретного варианта изготовления).

• Габариты: примерно порядка нескольких десятков мм (в одном примере 24×24×25 мм), точные габариты смотрите в паспортной документации конкретного производителя.

Применение и особенности

• Область применения: соединение низкочастотных сигналов и небольших силовых цепей в радиоэлектронной аппаратуре, приборостроении, промышленной электронике и т.п.

• Особенности: резьбовое сочленение для надежной фиксации, тропикоустойчивое исполнение, возможность выбора покрытия контактов для улучшения контакта и коррозионной стойкости.

• Аналоги: существуют другие исполнения серии 2РМТ с тем же количеством контактов и иными размерами контактов; при подборе замены обращайте внимание на посадочный размер, диаметр контактов и схему контактов (номер сочетания).

Примечание по подбору и проверке

• При выборе конкретного изделия уточняйте паспорт/паспортные данные производителя (чертёж, схема подключения, материалы и покрытия контактов), так как в разных реализациях одно и то же обозначение может иметь небольшие отличия в материалах корпуса или покрытиях.

• Для расчёта максимально допустимых токов и теплового режима учитывайте сечение подключаемого провода и реальную конфигурацию контактов (контакты ∅1,0 мм обычно рассчитаны на провод до 0,5 мм²).
