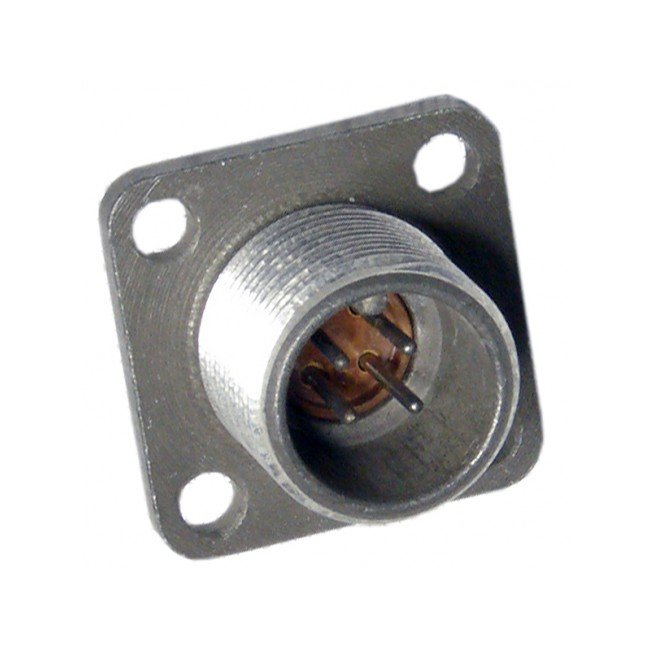

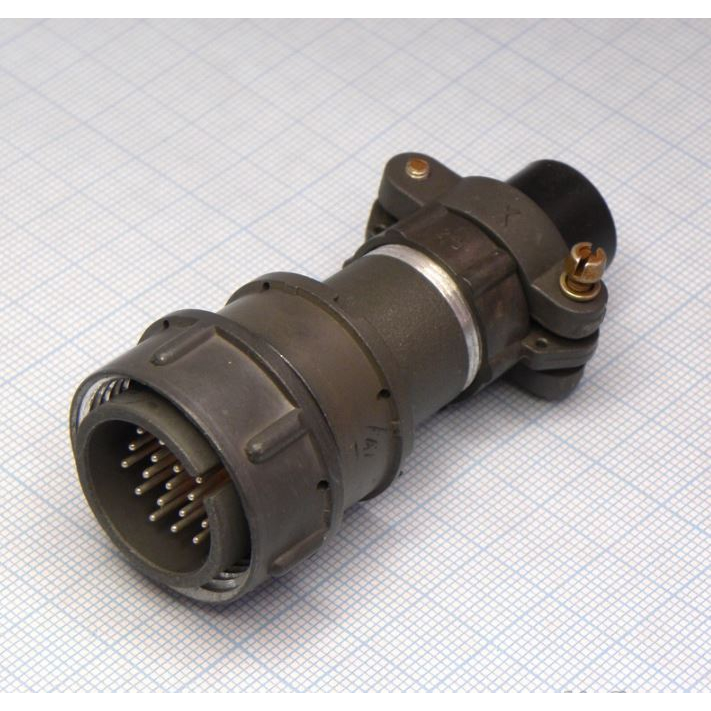

2РМТ14Б4Ш1В1В

Коротко: 2РМТ14Б4Ш1В1В — это негерметичная цилиндрическая приборная вилка серии 2РМТ на 4 контакта (блочного типа) для низкочастотных соединений в радиоэлектронной и радиотехнической аппаратуре.

Основные электрические параметры

• Количество контактов: 4.

• Условный размер (посадочный диаметр корпуса): 14 мм.

• Диаметр контактов: 1,0 мм.

• Максимальное рабочее напряжение (амплитуда переменного или постоянного): до примерно 560–700 В (в разных источниках указывают до 560 В).

• Максимальная токовая нагрузка на один контакт: около 5–8 А для Ø1,0 мм (обычно указывают 8 А).

• Суммарная допустимая токовая нагрузка на соединитель: около 27 А.

• Сопротивление контакта: не более ~5 мОм (для Ø1,0 мм).

Механические и климатические характеристики

• Тип корпуса: блочный (вилка блочной компоновки, без патрубка).

• Климатическое исполнение: обычно «В» (тропикоустойчивое) и рабочий температурный диапазон примерно от −60 °C до +100 °C (в отдельных паспортах указаны диапазоны и изменения температур до +150 °C).

• Материал контактов и покрытия: латунные контакты с серебряным или золотым покрытием в зависимости от исполнения.

• Резьбовое сочленение (фиксация соединения при вставке).

• Механическая наработка и ресурсы: число сочленений/расчленений обычно около 500 циклов; минимальная наработка по разным источникам указывается от 1 000 до 5 000 часов; гарантийный/сохраняемый срок — десятки лет (встречаются значения 15–25 лет).

Физические размеры и материалы

• Габаритные размеры (примерно): порядка 24×24×25 мм в зависимости от исполнения корпуса.

• Материал корпуса: встречаются версии с алюминиевым сплавом или карболитом (разные исполнения по ТУ).

Применение и особенности

• Предназначен для соединений общего назначения в радиоэлектронной аппаратуре, измерительных приборах и пр. (низкочастотные цепи постоянного и переменного тока).

• Контакты извлекаемые — это упрощает монтаж, замену и обслуживание.

• Варианты исполнения могут отличаться покрытием контактов, материалом корпуса и числом контактов (но данная маркировка фиксирует 4-контактный вариант).

Пример применения

• Соединение сигнальных и питания цепей в приборных панелях, встраиваемых модулях и кабельных сборках, где требуется блочная вилка с резьбовой фиксацией и повышенной климатической стойкостью.

Если хотите, могу подготовить:

• таблицу с суммированными техническими параметрами из разных паспортов, или

• распечатать паспорт/чертёж конкретного производителя (если укажете какой — например, Элекон, Казань, или другой).promelec+1

(Уточнение: в разных каталогах и у разных производителей встречаются мелкие расхождения в цифрах — привёл наиболее типичные значения по паспортам и каталогам.)
