Назначение разъема 2РМТ14КПН4Ш1В1В

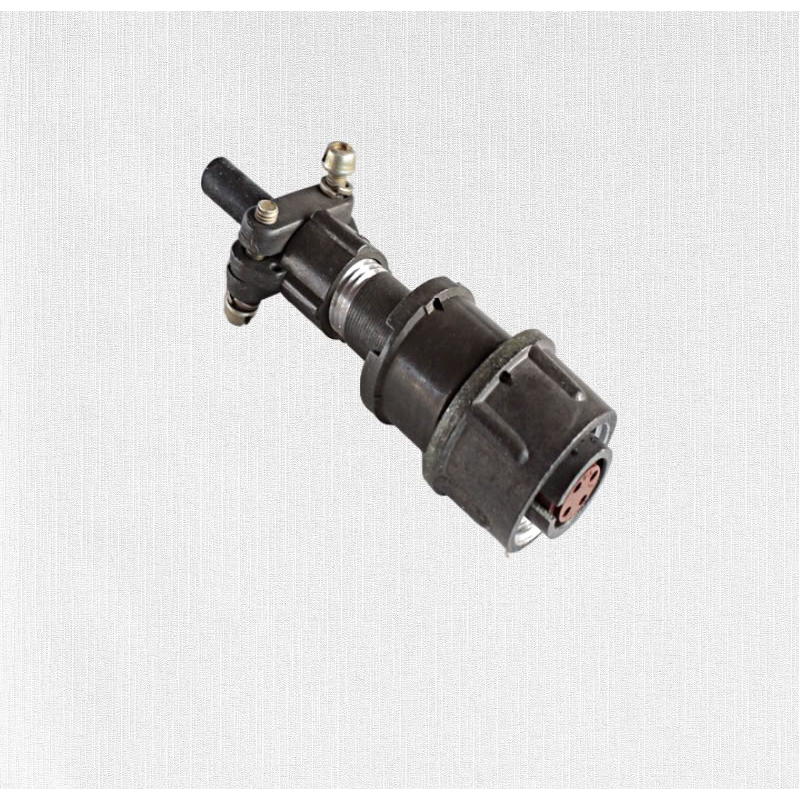

Разъем 2РМТ14КПН4Ш1В1В ВП представляет собой кабельную вилку серии 2РМТ, предназначенную для электрического соединения и коммутации цепей в составе кабельных сборок и приборов. Изделие относится к категории негерметичных соединителей, то есть не предназначено для работы в условиях прямого воздействия влаги, повышенного давления или агрессивных сред, и применяется в нормальных условиях эксплуатации внутри помещений и под укрытием.

Разъем поставляется в заводской упаковке вместе с паспортом, что подтверждает его серийное происхождение и позволяет использовать документ для учета, входного контроля и подтверждения параметров при приемке. Артикул изделия — 7544, категория — 2РМТ14.

Подтвержденные особенности и характеристики

Изделие имеет четыре контакта, обозначение «4» в составе типономинала указывает на число контактных групп. Конструктивное исполнение — кабельная вилка, то есть ответная часть, монтируемая на кабель. Серия 2РМТ относится к соединителям с резьбовым или байонетным сочленением, применяемым в приборостроении и промышленной автоматике.

По электрическим параметрам разъем рассчитан на работу в цепях как постоянного, так и переменного тока с частотой до 3 МГц. Максимальное рабочее напряжение составляет до 560 В, а для отдельных типономиналов — до 700 В. Максимальная токовая нагрузка на каждый контакт достигает 8 А, суммарно на соединитель — до 27 А.

Ключевые подтвержденные параметры сведены в перечень:

• число контактов — 4;
• тип изделия — кабельная вилка;
• исполнение — негерметичное;
• серия — 2РМТ, категория 2РМТ14;
• рабочее напряжение — до 560 В, для части типономиналов до 700 В;
• ток на контакт — до 8 А, суммарно до 27 А;
• частотный диапазон — до 3 МГц;
• комплект поставки — изделие в заводской упаковке и паспорт.

Маркировка «ВП» в наименовании указывает на исполнение, принятое для поставок в рамках военного представительства, что подразумевает дополнительный контроль качества при выпуске. Сведения о материале корпуса, степени защиты, диапазоне рабочих температур и климатическом исполнении в предоставленных данных отсутствуют и не приводятся.

Применение

Разъем 2РМТ14КПН4Ш1В1В применяется там, где требуется компактное многоконтактное соединение с возможностью передачи сигнальных и силовых цепей. Типовые области использования — бортовые и наземные кабельные сети, приборные шкафы, пульты управления, измерительная и испытательная аппаратура, системы автоматики и связи.

Благодаря рабочему диапазону частот до 3 МГц соединитель подходит для передачи как питания, так и низкочастотных сигналов, включая сигналы управления и измерения. Токовая нагрузка до 8 А на контакт позволяет коммутировать цепи питания маломощных потребителей и исполнительных механизмов.

Изделие не предназначено для эксплуатации в герметичных или погружных условиях, поэтому при монтаже следует учитывать отсутствие защиты от влаги и пыли. Монтаж выполняется на кабель с последующим сочленением с ответной частью соответствующего типономинала серии 2РМТ.

Комплект поставки и учетные сведения

1. Разъем 2РМТ14КПН4Ш1В1В — одна штука.
2. Заводская упаковка производителя.
3. Паспорт изделия.

Артикул 7544 и категория 2РМТ14 используются для однозначной идентификации позиции при заказе. Производитель в предоставленных данных не указан. Сведения о гарантийном сроке, стране производства и сертификатах соответствия в исходных данных отсутствуют, поэтому в описании не приводятся. Для подбора ответной части и уточнения климатического исполнения следует обращаться к паспорту, поставляемому в комплекте с изделием.
