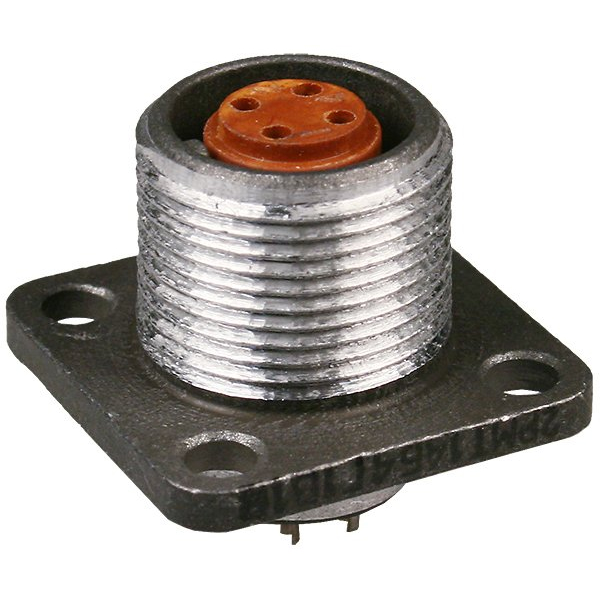

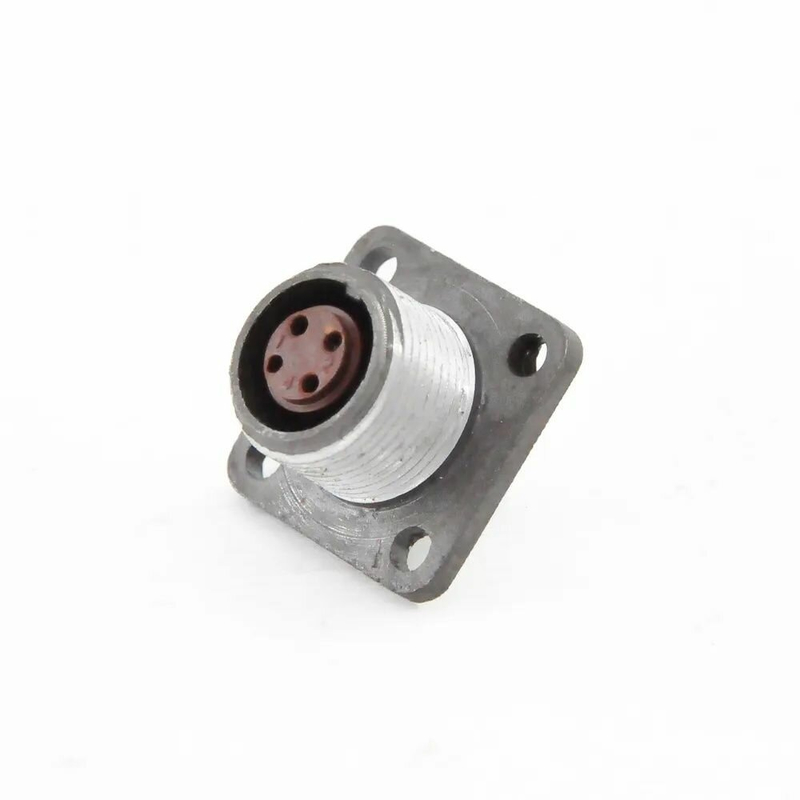

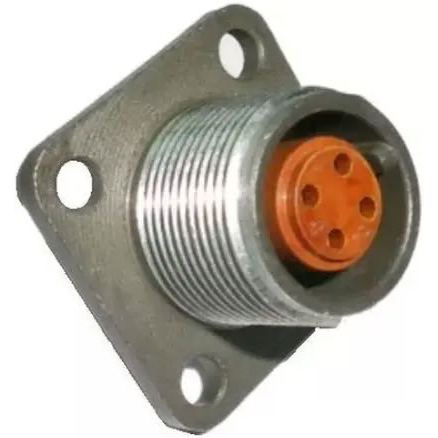

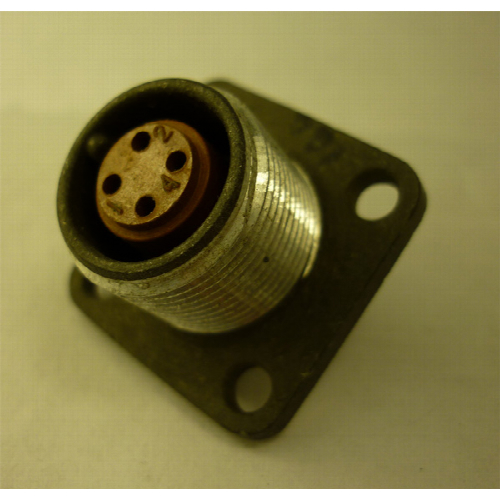

Назначение разъема 2РМТ14Б4Г1В1В

Разъем 2РМТ14Б4Г1В1В (артикул 7543) представляет собой блочную розетку, предназначенную для коммутации электрических цепей в составе электро- и радиоаппаратуры специального и общего назначения. Изделие относится к категории 2РМТ14 и выпускается в заводской упаковке (ВП) в исполнении «В» по тропикоустойчивости. Основная функция разъема — надежное соединение и разъединение проводов, кабелей и узлов в электрических цепях, в том числе при эксплуатации в условиях повышенных требований к стойкости к внешним воздействиям.

Блочное (приборное) исполнение корпуса без патрубка означает, что разъем монтируется непосредственно на корпус прибора или блока аппаратуры. Резьбовой механизм сочленения обеспечивает механическую фиксацию ответных частей и стабильность электрического контакта при вибрациях и других механических нагрузках.

Подтвержденные технические характеристики

Ниже приведены параметры, указанные для данной модели разъема. Иных значений, включая размеры корпуса, массу, материал изолятора и точный ресурс сочленений, в предоставленных данных нет.

• Тип соединителя: негерметичный, тропикоустойчивый.
• Конструкция корпуса: блочный (приборный), без патрубка.
• Количество контактов: 4.
• Покрытие контактов: серебро.
• Рабочее напряжение: 560 В, максимальное — 700 В.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Рабочая частота: до 3 МГц.
• Сопротивление изоляции: не менее 5000 МОм при нормальных климатических условиях.

Конструктивные особенности

Разъем состоит из двух частей — вилки и розетки, каждая из которых может быть выполнена как приборной, так и кабельной. Сочленение производится с помощью резьбового механизма, что обеспечивает надежное соединение и предотвращает самопроизвольное разъединение под действием вибрации. Разъемы этого семейства выпускаются в различных конструктивных исполнениях и типах, что позволяет подобрать вариант под конкретные условия эксплуатации.

Исполнение «В» в маркировке указывает на тропикоустойчивое исполнение, то есть пригодность к работе в условиях повышенной влажности и температуры. Покрытие контактов серебром снижает переходное сопротивление и повышает стабильность контакта при длительной эксплуатации.

Области применения

Разъем 2РМТ14Б4Г1В1В применяется для соединения и разъединения проводов, кабелей и узлов в электрических цепях. Он подходит для работы в условиях с повышенными требованиями к устойчивости к внешним воздействиям, что делает его пригодным для использования в промышленности и на объектах с жесткими климатическими условиями. Блочное исполнение корпуса позволяет устанавливать разъем непосредственно на приборы и блоки радиоэлектронной аппаратуры.

Изделие производится компанией Элекон. Данные о гарантийном сроке, стране производства, комплектации и сертификатах в предоставленной информации отсутствуют.
