Назначение соединителя 2РМТ14ПКЭ4Г1В1В

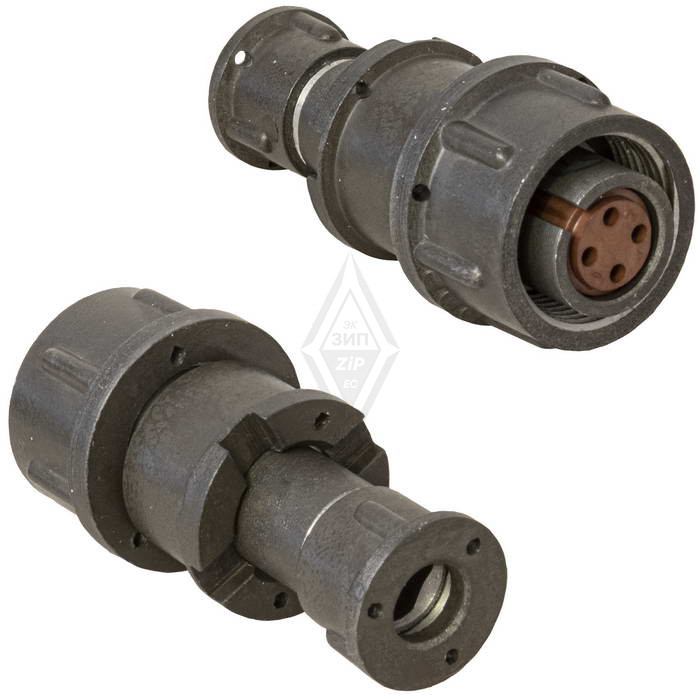

2РМТ14ПКЭ4Г1В1В — это цилиндрический низкочастотный соединитель серии 2РМТ, выполненный в виде кабельной розетки. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется там, где требуется надёжное электрическое соединение при воздействии интенсивных механических и климатических нагрузок: в составе кабельных сборок, приборных блоков и узлов, работающих в жёстких условиях эксплуатации.

Конструкция ориентирована на использование экранированного кабеля: корпус кабельный с прямым патрубком обеспечивает возможность заделки экранирующей оплётки и тем самым снижает уровень помех в цепи.

Подтверждённые технические особенности

Механические и присоединительные параметры

• Посадочный диаметр корпуса — 14 мм.
• Вид корпуса — кабельный, с прямым патрубком для экранированного кабеля.
• Количество контактов — 4.
• Диаметр контакта — 1,0 мм.

Электрические параметры

• Максимальное рабочее напряжение — до 560–700 В.
• Токовая нагрузка на одиночный контакт — от 4 до 8 А.
• Максимальная суммарная токовая нагрузка на соединитель — до 27 А.
• Сопротивление контактов — не более 5 мОм (0,005 Ом).
• Ёмкость между контактами — не более 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — до 1850 В при рабочем напряжении 560 В.

Условия эксплуатации

• Климатическое исполнение — УХЛ2.1 либо всеклиматическое (тропикоустойчивое).
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Устойчивость к синусоидальной вибрации в диапазоне 1–5000 Гц с ускорением до 490 метров на секунду в квадрате.
• Устойчивость к акустическому шуму до 170 дБ.
• Стойкость к механическим ударам: одиночным — до 5000 метров на секунду в квадрате, многократным — до 1000 метров на секунду в квадрате.
• Стойкость к линейному ускорению до 2000 метров на секунду в квадрате.

Надёжность и ресурсные показатели

Минимальная наработка соединителя составляет от 5000 до 1000 часов в зависимости от условий применения. Ресурс по числу сочленений и расчленений — 500 циклов. Гамма-процентный срок сохраняемости при γ равном 99,5 процента составляет 15 лет.

Усилие расчленения находится в диапазоне от 29,4 до 539,6 Н, что обеспечивает плотный и стабильный контакт при сохранении возможности ручного разъединения.

Применение

Соединитель 2РМТ14ПКЭ4Г1В1В применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц. Благодаря кабельному исполнению с прямым патрубком он используется в составе экранированных кабельных линий, а стойкость к вибрации, ударам, линейным ускорениям и широкому диапазону температур позволяет устанавливать его в аппаратуре, эксплуатируемой в сложных климатических и механических условиях.

Изделие подходит для цепей с рабочим напряжением до 560–700 В и токами на контакт от 4 до 8 А при суммарной нагрузке на соединитель до 27 А. Сочетание четырёх контактов диаметром 1,0 мм и посадочного диаметра корпуса 14 мм определяет область его использования в компактных низкочастотных соединениях, где требуется высокая электрическая прочность изоляции и низкое переходное сопротивление контактов.
