Назначение разъёма 2РМТ14КУН4Ш1В1В

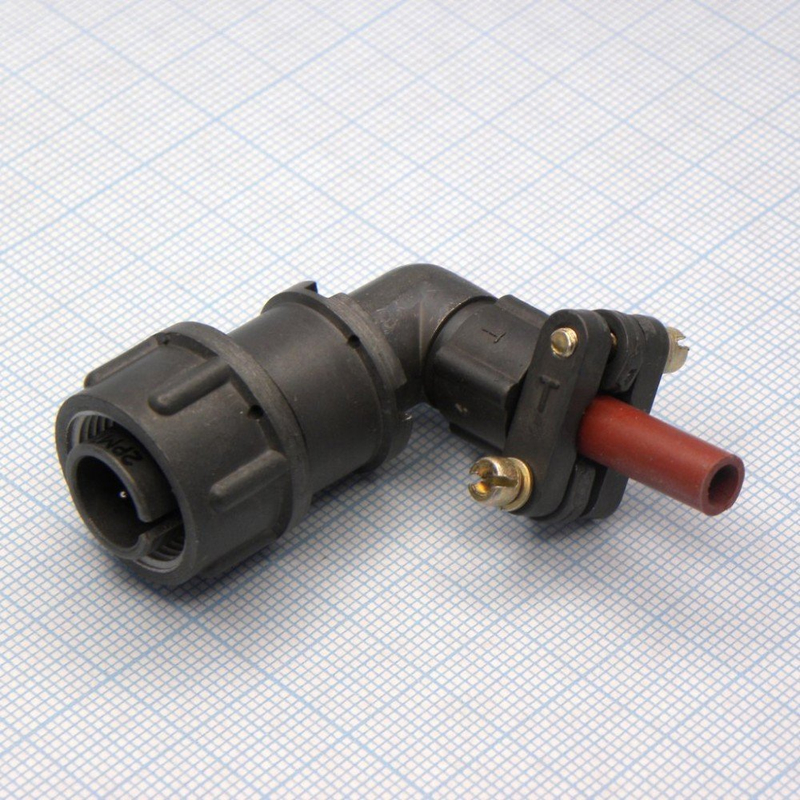

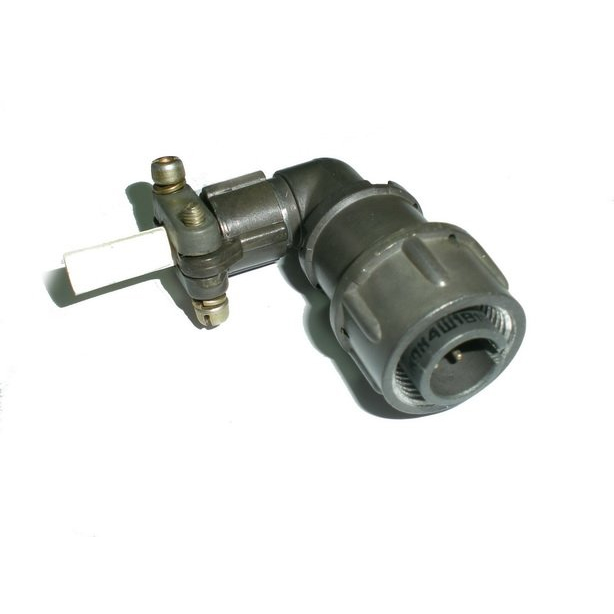

2РМТ14КУН4Ш1В1В производства завода «Элекон» (Казань) — это цилиндрический низкочастотный негерметичный разъём, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к серии 2РМТ и применяется для надёжного электрического соединения кабелей и внутренних цепей приборов.

По конструкции это кабельная вилка с внутренним объёмным монтажом. Разъём обеспечивает механическое крепление и электрический контакт между соединяемыми частями оборудования, а также защиту зоны контакта от внешних воздействий в пределах, допускаемых негерметичным исполнением.

Конструктивные особенности и подтверждённые характеристики

Корпус разъёма имеет квадратный фланец и резьбовое соединение, поляризация корпусов выполнена одношпоночной, что исключает неправильное сочленение. Покрытие контактов — золото или серебро в зависимости от исполнения.

Основные технические параметры изделия:

• число контактов — 4;
• рабочее напряжение — до 700 В;
• ток на контакт — от 4 до 36 А, максимальная общая нагрузка около 27–32 А;
• диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия;
• ресурс сочленений — до 500 циклов;
• монтаж — пайкой либо объёмный;
• исполнение — экранированное, всеклиматическое по ГОСТ.

Разъём выдерживает вибрационные нагрузки в диапазоне от 1 до 5000 Гц с ускорением до 50g, а также механические удары. Экранирование позволяет использовать изделие с экранированными и неэкранированными кабелями.

Совместимость и отличия серии

Серия 2РМТ не является взаимосочленяемой с серией 2РМДТ из-за различий в схемах контактов. Поэтому при подборе ответной части необходимо ориентироваться именно на серию 2РМТ. Индекс 2017 года в карточке товара отражает учётную запись позиции в каталоге.

Применение

Разъём 2РМТ14КУН4Ш1В1В используется во внутренних цепях приборов и аппаратуры, где требуется надёжная коммутация при повышенных токах и напряжениях. Благодаря всеклиматическому исполнению и стойкости к вибрации и ударам он подходит для промышленной электроники, измерительной и другой аппаратуры, работающей в сложных условиях эксплуатации.

Применение изделия целесообразно в тех случаях, когда требуется экранированное соединение, резьбовая фиксация и сохраняемость параметров в широком температурном диапазоне. Для монтажа используется пайка или объёмный монтаж, что позволяет адаптировать разъём под конкретную схему кабельной сборки.
