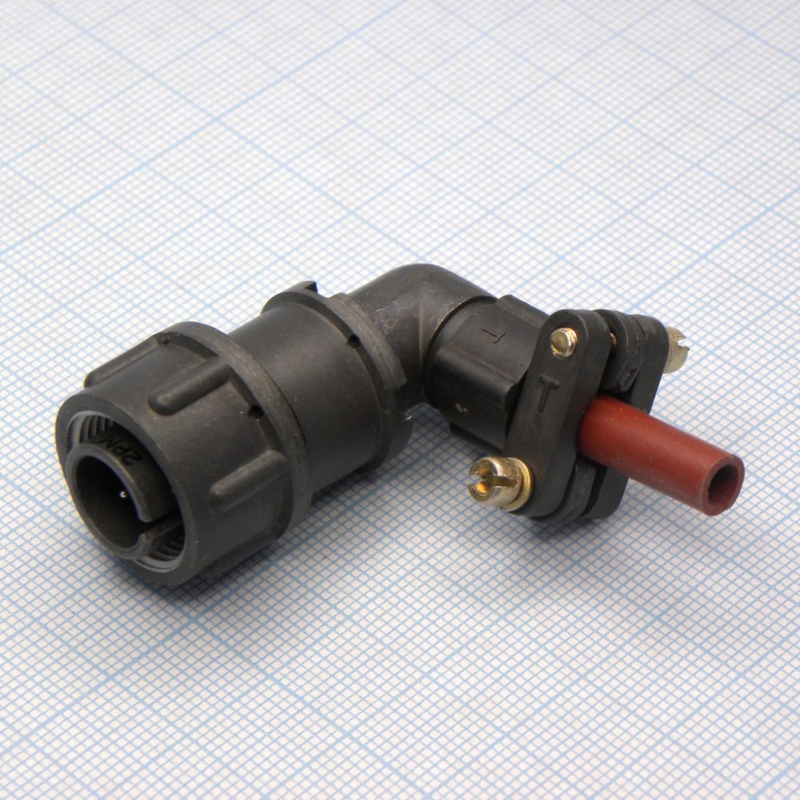

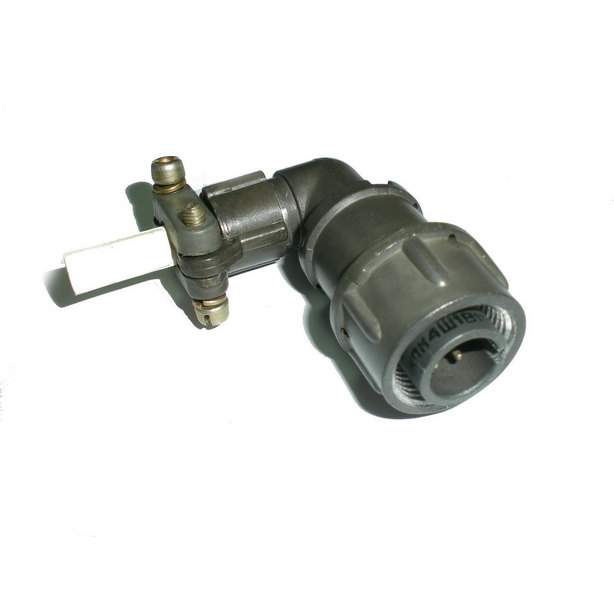

Назначение разъема 2РМТ14КУН4Ш1В1В

Разъем 2РМТ14КУН4Ш1В1В производства «Элекон» относится к серии цилиндрических низкочастотных негерметичных соединителей типа 2РМТ и 2РМДТ. Такие соединители предназначены для монтажа в электрических цепях постоянного и переменного тока с частотой до примерно 3 МГц. Основное назначение изделия — обеспечение надежного электрического сочленения в кабельных и приборных линиях электронной аппаратуры и промышленных устройств.

Разъем применяется для внутреннего объемного монтажа, а также для подключения экранированных или неэкранированных проводов при ручном монтаже или пайке. Конструкция рассчитана на эксплуатацию в условиях широкого температурного диапазона, что делает изделие пригодным для ответственных применений в составе аппаратуры 2РМТ.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМТ14КУН4Ш1В1В содержит полную информацию о типе и исполнении соединителя. Ниже приведена расшифровка элементов обозначения.

• 2РМТ — серия низкочастотных цилиндрических соединителей.
• 14 — типоразмер разъема.
• К — вид корпуса «кабельный».
• У — угловой патрубок, в отличие от прямого.
• Н — вид гайки патрубка для неэкранированного кабеля; в некоторых источниках указывается как базовое исполнение гайки.
• 4 — количество контактов.
• Ш — одношпоночная поляризация корпусов, обеспечивающая простую ориентацию при включении.
• 1 — монтажный вариант: пайка на кабель или внутренний объемный монтаж.
• В — исполнение, соответствующее типовому всеклиматическому разъему.

Корпус разъема металлический, изолятор выполнен из карболита или аналогичного материала. Контакты, как правило, имеют покрытие из серебра или золота для снижения переходного сопротивления. Угловой патрубок позволяет прокладывать кабель под углом к оси разъема, что удобно при ограниченном пространстве внутри корпуса прибора.

Технические характеристики и применение

Разъем имеет четыре контакта. Максимальное рабочее напряжение составляет до 700 В постоянного или переменного тока. Рабочий ток на контакт — порядка нескольких ампер, в зависимости от конкретной серии 2РМТ и условий охлаждения. Температура эксплуатации ориентировочно находится в диапазоне от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, что соответствует типовым условиям для аппаратуры серии 2РМТ.

Изделие относится к негерметичным соединителям, поэтому не предназначено для работы в условиях прямого воздействия влаги или агрессивных сред без дополнительной защиты. Применение разъема целесообразно в следующих случаях:

1. Внутренний объемный монтаж в электронной аппаратуре.
2. Кабельные и приборные линии с частотой сигнала до примерно 3 МГц.
3. Цепи постоянного и переменного тока с напряжением до 700 В.
4. Промышленные устройства, работающие в широком температурном диапазоне.
5. Соединения, требующие ручного монтажа или пайки проводов.

Благодаря одношпоночной поляризации корпусов обеспечивается правильная ориентация при сочленении, что снижает риск ошибки при сборке. Угловой патрубок и кабельный вид корпуса делают разъем удобным для монтажа в составе жгутов и кабельных сборок. Изделие выпускается по техническим условиям на серию 2РМТ и соответствует всеклиматическому исполнению, что подтверждает его пригодность для эксплуатации в различных климатических зонах.

При подборе разъема следует учитывать количество контактов, допустимое напряжение и ток, а также способ монтажа. Для неэкранированного кабеля предусмотрена соответствующая гайка патрубка. Разъем 2РМТ14КУН4Ш1В1В является типовым представителем серии 2РМТ и может использоваться как при новом проектировании, так и для замены аналогичных соединителей в существующей аппаратуре.
