Назначение соединителя 2РМТ14КУН4Г1В1В

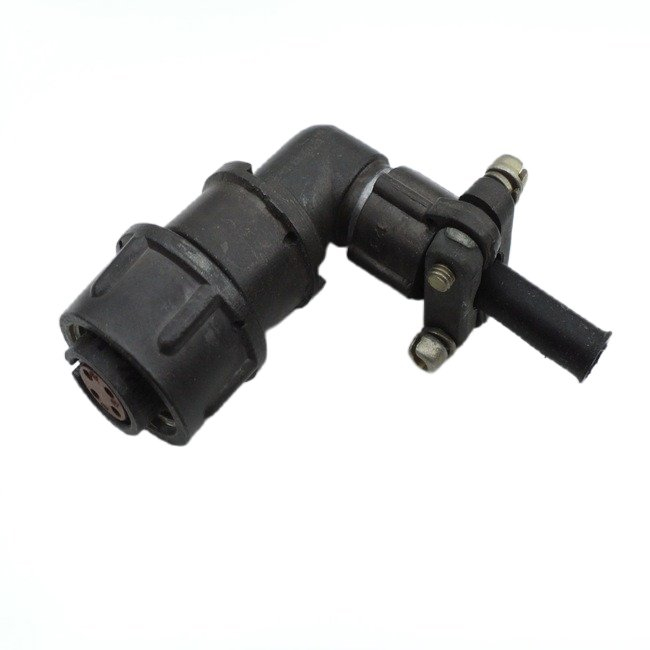

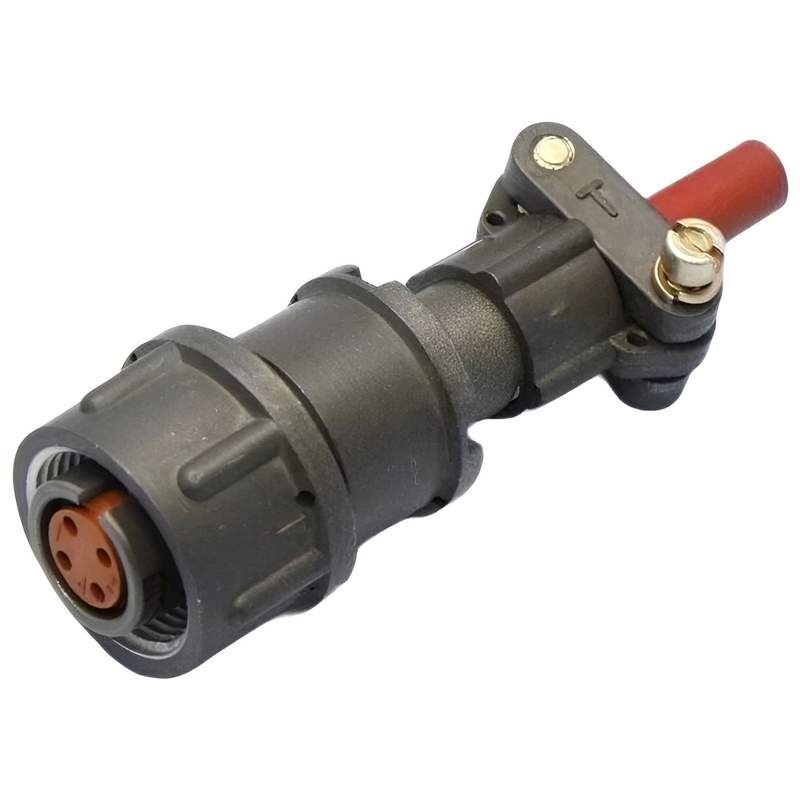

2РМТ14КУН4Г1В1В — кабельная розетка из серии цилиндрических соединителей 2РМТ производства предприятия «Элекон». Изделие предназначено для надежного электрического соединения в цепях постоянного и переменного тока с частотой до 3 МГц. Розетка применяется для внутреннего объемного монтажа и подключается к ответным приборным или кабельным вилкам серии 2РМТ.

Конструкция выполнена в кабельном исполнении с угловым патрубком типа КУН, рассчитанным на неэкранированный кабель. Всеклиматическое исполнение позволяет эксплуатировать соединитель в различных климатических зонах. Изготовление ведется по техническим условиям ТУ ГЕ0.364.126ТУ или АШДК.434410.062ТУ.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели соединителя.

• Количество контактов — 4, диаметр контактов ориентировочно от 1,5 до 3 мм в зависимости от модификации.
• Рабочее напряжение — до 560 В.
• Токовая нагрузка на одиночный контакт — до 8 А, суммарная максимальная нагрузка — до 27 А.
• Сопротивление контактов — не более 0,005 Ом.
• Покрытие контактов — золото (индекс Г) или серебро (индекс В в обозначении).
• Емкость между контактами — не более 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Диаметр посадочного отверстия — 14 мм.
• Испытательное напряжение — до 1850 В в нормальных условиях или 350 В при низком давлении.
• Теплостойкость — до 100 градусов Цельсия (индекс 1).

Механические и климатические воздействия

Розетка выдерживает удар одиночного действия с ускорением до 5000 метров на секунду в квадрате и многократный удар с ускорением до 1000 метров на секунду в квадрате. Устойчива к вибрации в диапазоне частот от 50 до 10000 Гц с уровнем до 170 дБ, а также к линейному ускорению до 2000 метров на секунду в квадрате.

Соединитель относится к негерметичному типу и оснащен одношпоночной поляризацией, исключающей неправильное сочленение, и резьбовым соединением, обеспечивающим механическую фиксацию. Исполнение — всеклиматическое.

Применение и совместимость

Соединители серии 2РМТ комплектуются приборными или кабельными вилками и розетками, в том числе с прямыми или угловыми патрубками либо без них, и подходят для экранированных и неэкранированных кабелей. Модель 2РМТ14КУН4Г1В1В с угловым патрубком для неэкранированного кабеля удобна для монтажа в ограниченном объеме внутри приборов и блоков.

Типовые области применения — промышленная электроника и приборостроение, где требуется компактное разъемное соединение с высокой устойчивостью к механическим нагрузкам. Артикул изделия — 70158, категория — 2РМТ14, производитель — «Элекон».
