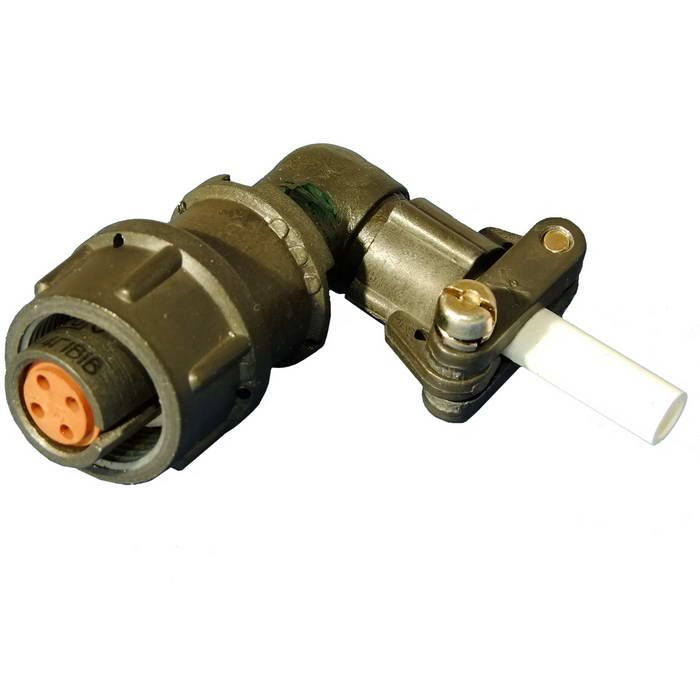

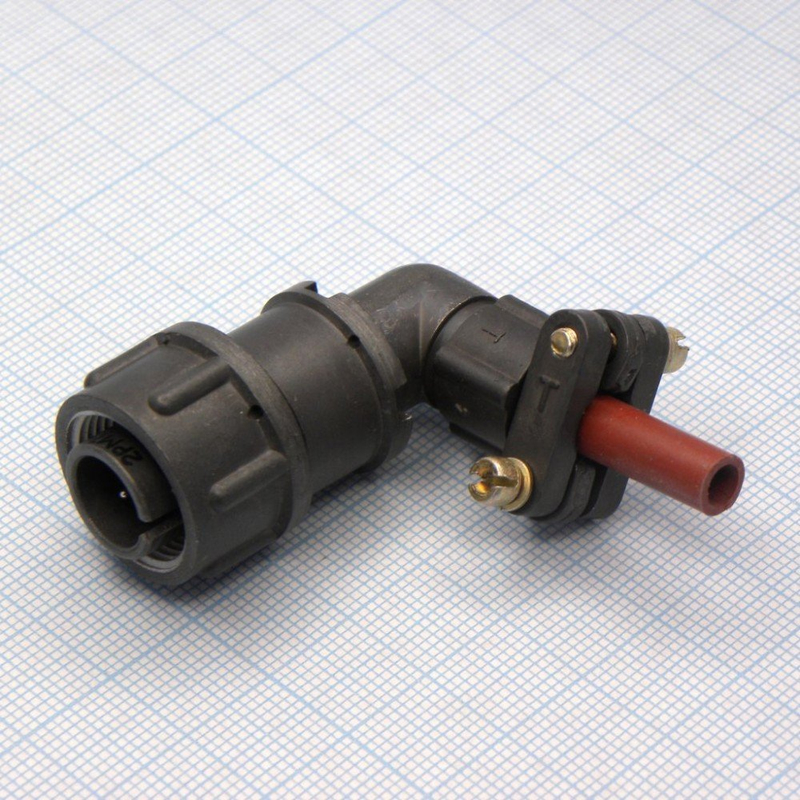

Назначение соединителя 2РМТ14КУН4Г1В1В

2РМТ14КУН4Г1В1В — это электрический низкочастотный цилиндрический негерметичный тропикоустойчивый соединитель производства АО «Завод Элекон» (Казань) с приемкой ОТК. Изделие предназначено для соединения электрических цепей постоянного и переменного тока частотой до 3 МГц в радиоэлектронной и радиотехнической аппаратуре общего и специального назначения.

Соединитель применяется в составе электро- и радиоаппаратуры, эксплуатируемой в различных климатических зонах, включая тропический климат. Исполнение В (В2.1 по ГОСТ 15150-69) обеспечивает всеклиматическое применение, а приемка ОТК подтверждает соответствие изделия требованиям технических условий при выпуске.

Конструктивные особенности

Соединитель имеет резьбовое сочленение, извлекаемые контакты в количестве 4 штук и метод монтажа обжимкой. Монтажная часть предназначена для внутреннего объемного монтажа. Тип корпуса — блочный или кабельный; исполнение КУН обозначает розетку кабельную неутопленную.

Покрытие контактов: Г — золото, В1 — серебро с дополнительной температурой до 100 °С. Такое сочетание покрытий обеспечивает стабильное электрическое сопротивление контакта и стойкость к коррозионному воздействию среды.

• Резьбовое сочленение — надёжная фиксация ответных частей.
• Извлекаемые контакты — возможность замены и обслуживания.
• Метод монтажа — обжимка, что снижает трудоёмкость сборки.
• Монтаж монтажной части — внутренний объёмный.
• Тип корпуса — блочный или кабельный.
• Исполнение — розетка кабельная неутопленная (КУН).

Подтверждённые технические характеристики

Максимальное рабочее напряжение — 560 В (амплитудное значение). Температура окружающей среды при эксплуатации — от -60 до +100 °С, допускается смена температуры до +150 °С. Минимальная наработка составляет 5000 ч при 500 сочленениях-расчленениях.

Соединитель выдерживает следующие механические нагрузки:

• вибрацию в диапазоне 1–1000 Гц с ускорением до 490 м/с²;
• одиночные удары с ускорением до 5000 м/с²;
• многократные удары с ускорением до 1000 м/с²;
• линейные нагрузки с ускорением до 2000 м/с².

Срок сохраняемости — не менее 25 лет.

Соответствие стандартам и комплектация

Изделие выпускается по техническим условиям ГЕ0.364.126ТУ (приемка «5») или АШДК.434410.062ТУ (приемка «1»), а также бР0.364.045ТУ. Приемка ОТК подтверждает контроль качества при изготовлении.

Поставка осуществляется в заводской упаковке. Год выпуска — 2022. Артикул — 20297. Категория — 2РМТ14. Производитель — Элекон, страна производства — Россия (Казань).

Область применения

Соединитель востребован в радиоэлектронной и радиотехнической аппаратуре, где требуется стойкость к вибрации, ударам и широкому диапазону температур. Тропикоустойчивое исполнение позволяет использовать его в условиях повышенной влажности и в регионах с тропическим климатом. Применение обжимного монтажа и извлекаемых контактов делает изделие удобным для серийной сборки и последующего ремонта.
