Назначение

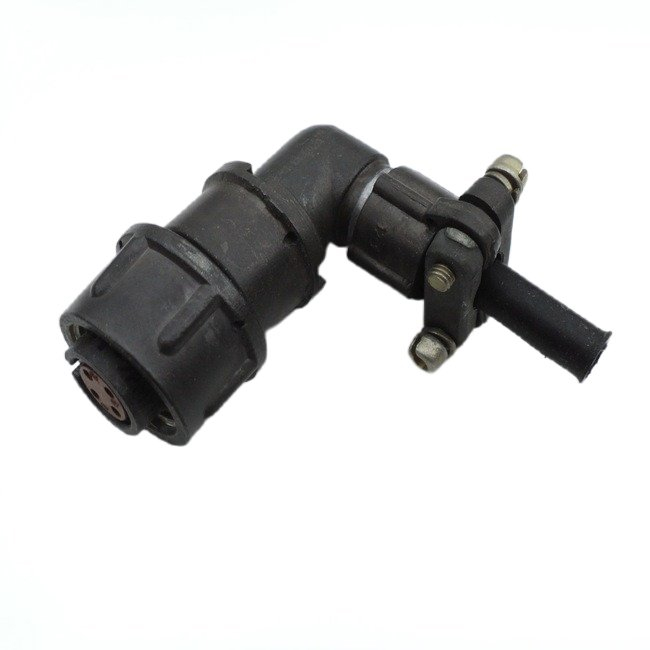

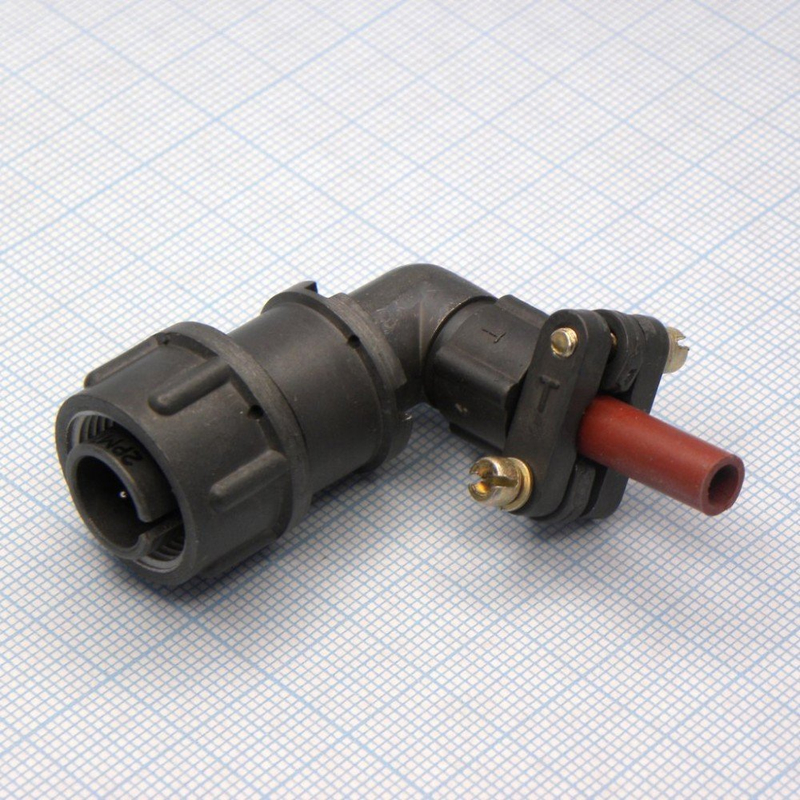

2РМТ14КУН4Г1В1В — это цилиндрический низкочастотный негерметичный соединитель производства компании Элекон. Он предназначен для соединения и разъединения электрических цепей в электро- и радиоаппаратуре общего и специального назначения. Соединитель работает с постоянным и переменным током частотой до 3 МГц.

Изделие применяется в составе кабельных сборок и жгутов, где требуется надёжная коммутация при воздействии широкого спектра климатических и механических факторов. Модификация с индексом теплостойкости и всеклиматическим исполнением допускает эксплуатацию как в умеренном, так и в холодном и тропическом климате.

Основные характеристики

Соединитель имеет 4 контакта. Исполнение розетки — кабельное, без патрубка, с прямым монтажом. Контакты прямые, тип соединения — резьбовой. Монтаж контактов выполняется обжимом или пайкой.

• Рабочий ток на контакт: до 8 А.
• Рабочее напряжение: до 560–700 В в зависимости от исполнения.
• Электрическая прочность изоляции: 1850 В.
• Диаметр монтажной части: 14 мм.
• Количество сочленений: до 500.
• Минимальная наработка: 1000 часов.
• Материал корпуса: металл.
• Материал изолятора: карболит.

Условия эксплуатации

Диапазон рабочих температур составляет от минус 60 °C до плюс 100 °C. Исполнение всеклиматическое (В) с теплостойкостью (1), что подтверждает пригодность изделия для работы в условиях повышенной влажности, морского тумана и других агрессивных сред без потери электрических параметров.

Резьбовое соединение обеспечивает механическую фиксацию и стабильный электрический контакт при вибрационных и ударных нагрузках. Негерметичная конструкция не предназначена для работы под давлением или в среде с прямым воздействием жидкостей.

Расшифровка обозначения

1. 2РМТ — серия цилиндрических соединителей.
2. 14 — диаметр монтажной части 14 мм.
3. КУН — кабельная розетка без патрубка, прямой монтаж.
4. 4 — число контактов.
5. Г1 — контакты прямые.
6. В1В — всеклиматическое исполнение с теплостойкостью.

Применение и комплектация

Соединитель востребован при изготовлении кабелей и переходных сборок для электро- и радиоаппаратуры. Благодаря току до 8 А на контакт и напряжению до 700 В он подходит для цепей питания и управления в составе приборов, пультов, стоек и шкафов. Артикул товара — 80246, категория — 2РМТ14.

Каталожные данные указывают наличие на складе: 101 шт по состоянию на 2025 год. Страна производства, гарантийный срок, сертификаты и точный состав комплекта поставки в предоставленных сведениях не указаны.
