Назначение и область применения

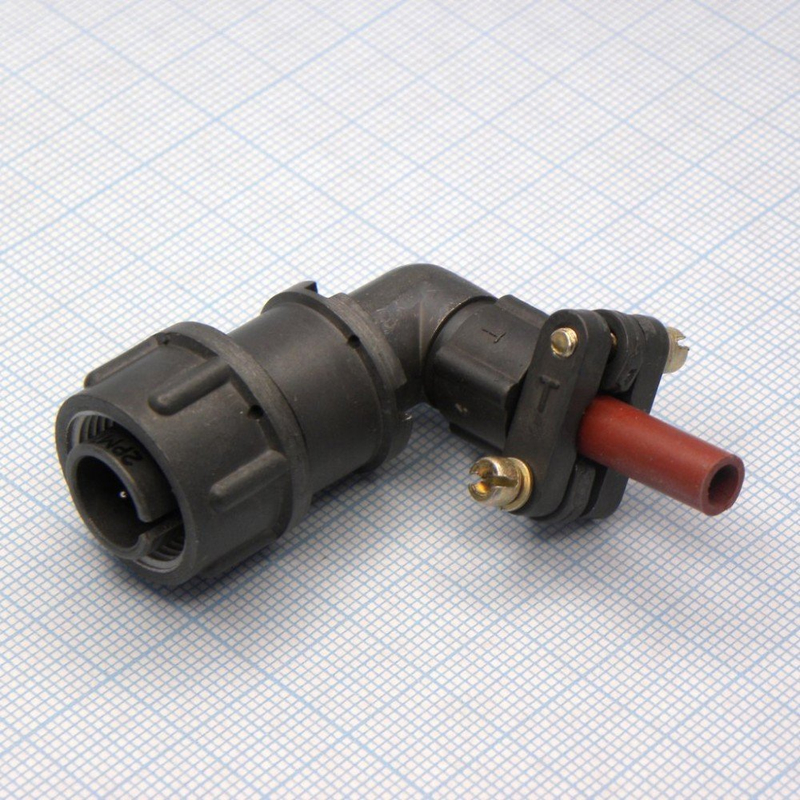

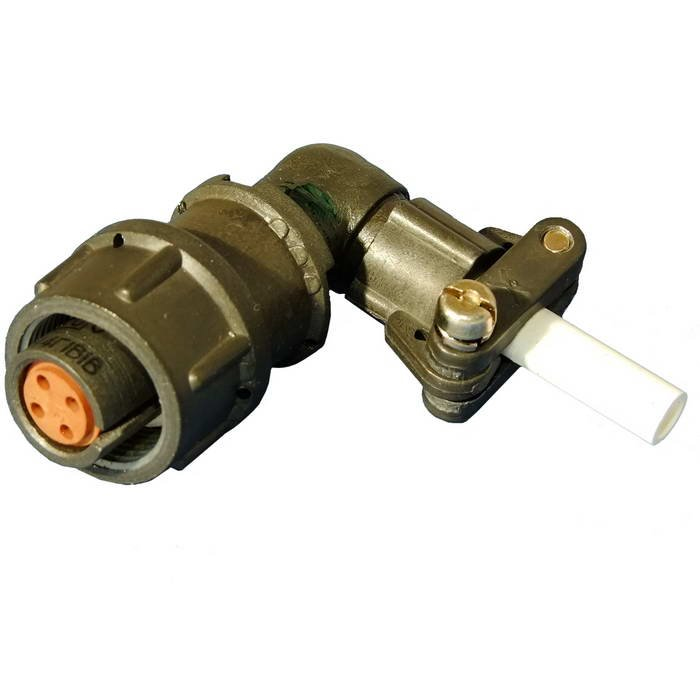

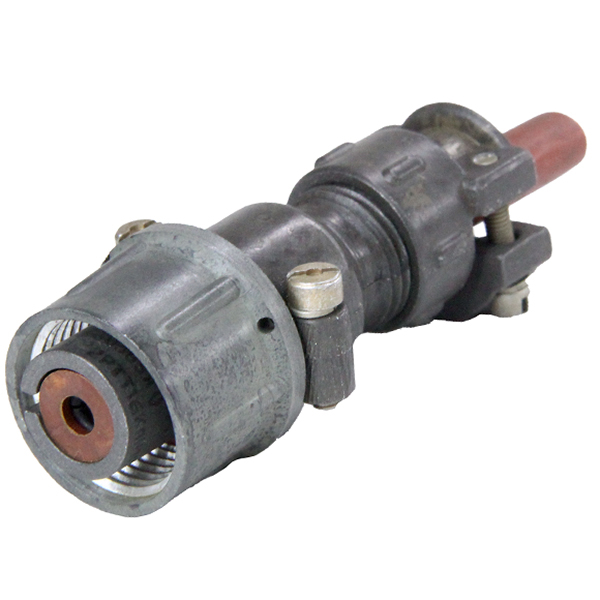

Соединитель 2РМТ14КУН4Г1В1В производства Элекон представляет собой электрический разъём серии 2РМТ, предназначенный для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Изделие применяется в составе приборов и кабельных сборок, где требуется надёжная коммутация при воздействии вибрации, ударных нагрузок и агрессивных сред. Разъём относится к типу «вилка — розетка» и может использоваться как в приборном, так и в кабельном исполнении.

Благодаря всеклиматическому исполнению В по ГОСТ 15150-69 соединитель пригоден для эксплуатации в различных климатических зонах, включая условия повышенной влажности и перепадов температур. Приёмка «5» подтверждает соответствие изделия требованиям, предъявляемым к продукции специального назначения.

Конструкция и обозначение

Маркировка изделия имеет строгую структуру, расшифровка которой приведена ниже:

• 2РМТ — тип соединителя;
• 14 — размер корпуса;
• К — кабельное исполнение;
• У — угловой патрубок;
• Н — негерметичное исполнение;
• 4 — количество контактов;
• Г1 — золотое покрытие контактов;
• В1 — всеклиматическое исполнение;
• В — экстракт исполнения.

Соединитель оснащён резьбовым соединением частей и экранированием, что снижает уровень электромагнитных помех. Конструкция рассчитана на объёмный монтаж пайкой. Покрытие контактов — золото или серебро, что обеспечивает стабильность переходного сопротивления при длительной эксплуатации. Изделие выпускается по ТУ ГЕ0.364.126ТУ.

Технические характеристики

Ниже приведены подтверждённые параметры соединителя:

• число контактов — 4;
• максимальное рабочее напряжение — до 700 В;
• рабочая частота — до 3 МГц;
• рабочий ток на контакт — от 4 до 36 А в зависимости от типоразмера;
• рабочая температура — от минус 60 °C до плюс 100 °C;
• сопротивление изоляции — не менее 5000 МОм;
• устойчивость к вибрации — диапазон 1–5000 Гц;
• устойчивость к ударам — до 50 g.

Монтаж производится объёмной пайкой. Год выпуска указанной позиции — 2021. Артикул изделия — 20296. Категория — 2РМТ14.

Условия эксплуатации и применение

Соединитель предназначен для работы в условиях вибрации и агрессивной среды, что делает его пригодным для специального и общего применения. Он может устанавливаться на приборы и кабельные линии, где предъявляются повышенные требования к механической прочности и стабильности электрического контакта.

Область применения охватывает электро- и радиоаппаратуру, включая оборудование, работающее в широком температурном диапазоне. Резьбовое соединение обеспечивает надёжную фиксацию ответных частей, а экранирование снижает влияние внешних помех на передаваемый сигнал. Изделие поставляется в исполнении, соответствующем ГОСТ 15150-69 для всеклиматической категории.
