Назначение разъёма 2РМТ14КУН4Г1В1В

Розеточный электрический разъём цилиндрического типа 2РМТ14КУН4Г1В1В из серии 2РМТ предназначен для соединения и разъединения электрических цепей постоянного и переменного тока. Изделие применяется для коммутации кабельных и приборных линий в аппаратуре общего и специального назначения.

Разъём рассчитан на работу при частоте тока до нескольких мегагерц и рабочем напряжении порядка сотен вольт, в норме — до 560–700 В. Такие параметры позволяют использовать его в цепях питания и передачи сигналов в радиоэлектронной аппаратуре, включая блоки бортового и наземного оборудования, системы связи и автоматики.

Конструктивные особенности и исполнение

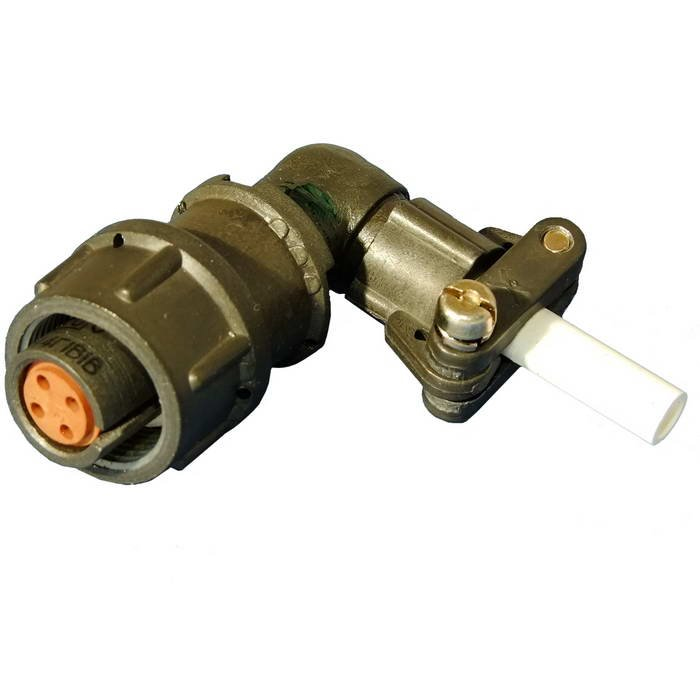

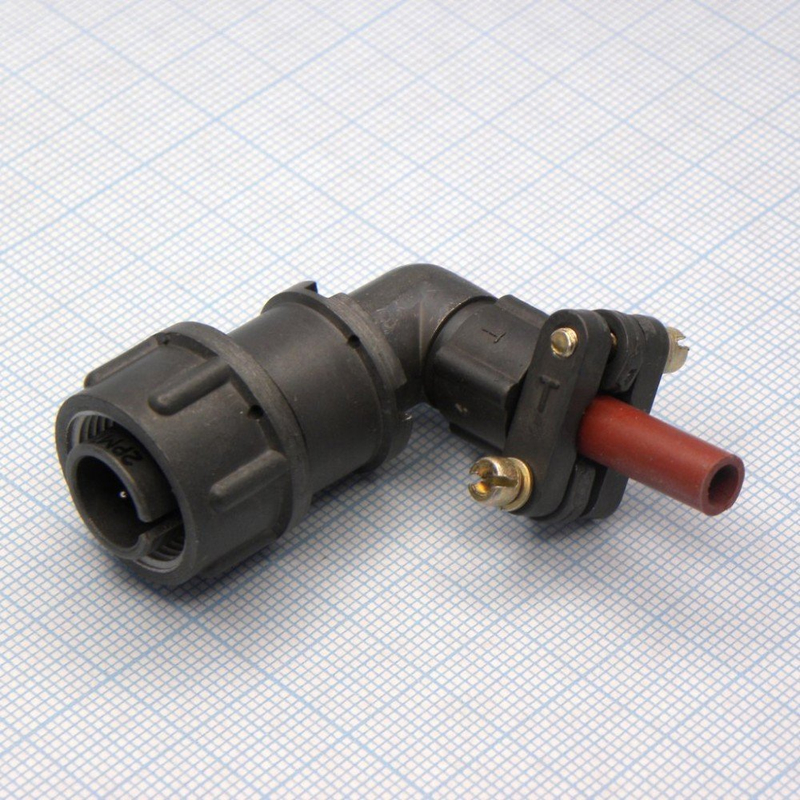

Типоразмер 14К в обозначении соответствует кабельной розетке с угловым патрубком (индекс «У») и корпусом из карбонита или аналогичного композиционного материала. Разъём выполнен в негерметичном тропико- и всеклиматическом исполнении и предназначен для внутреннего монтажа в корпусах блоков и приборов.

Количество контактов данного типономинала — 4. Для других типономиналов серии 2РМТ число контактов может составлять 7, 8, 10, 19 и более. Вид сочленения — резьбовой с фиксацией гайкой, что обеспечивает надёжный электрический контакт, механическую фиксацию и частичную экранировку соединения.

Основные технические характеристики

• Максимальный рабочий ток на один контакт — не более 8 А.
• Общий ток на розетку — порядка 20–30 А.
• Сопротивление контактов — не более нескольких миллиом.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Рабочее напряжение — в норме до 560–700 В.
• Частота коммутируемого тока — до нескольких мегагерц.
• Количество контактов — 4.
• Вид сочленения — резьбовое с фиксацией гайкой.

Надёжность и условия эксплуатации

Разъём рассчитан на многократные сочленения — порядка нескольких сотен циклов. Конструкция устойчива к вибрации в широком диапазоне частот и к ударным нагрузкам в пределах, регламентированных соответствующими техническими условиями.

Обозначение «5» в маркировке указывает на категорию приёмки качества «5», которая ориентирована на более жёсткие требования по стабильности и надёжности изделия. Это делает разъём пригодным для применения в аппаратуре, где предъявляются повышенные требования к безотказности работы.

Нормативная база и производство

Изделие изготавливается АО «Завод Элекон» (город Казань) по техническим условиям ГЕ0.364.126ТУ. Указанные технические условия распространяются на серию 2РМ и 2РМТ и устанавливают соответствующие конструктивные и испытательные требования.

Область применения

1. Электрические соединения в радиоэлектронной аппаратуре.
2. Блоки бортового и наземного оборудования.
3. Системы связи и автоматики.
4. Приборные и кабельные линии в корпусах блоков и приборов.

Разъём 2РМТ14КУН4Г1В1В с приёмкой «5» и годом выпуска 2012 является изделием, предназначенным для ответственных соединений в составе аппаратуры общего и специального назначения, где важны стабильность контакта, стойкость к вибрации и ударным нагрузкам, а также длительный срок службы при многократных сочленениях.
