Назначение

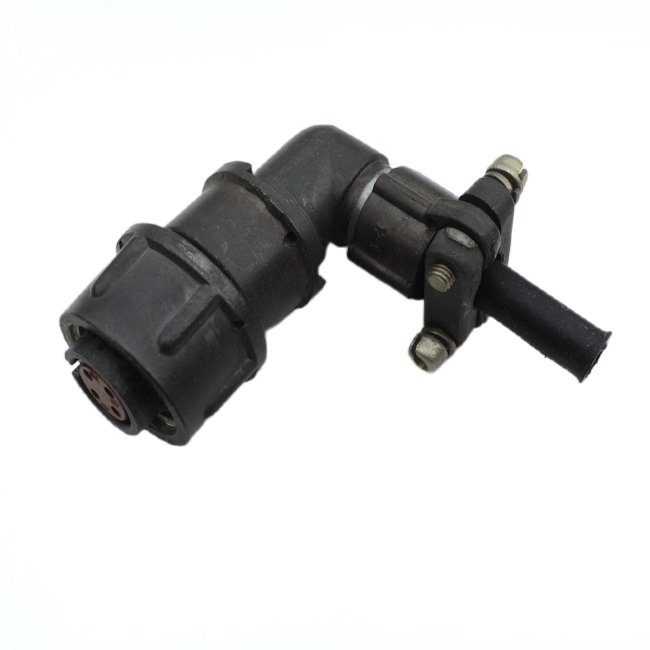

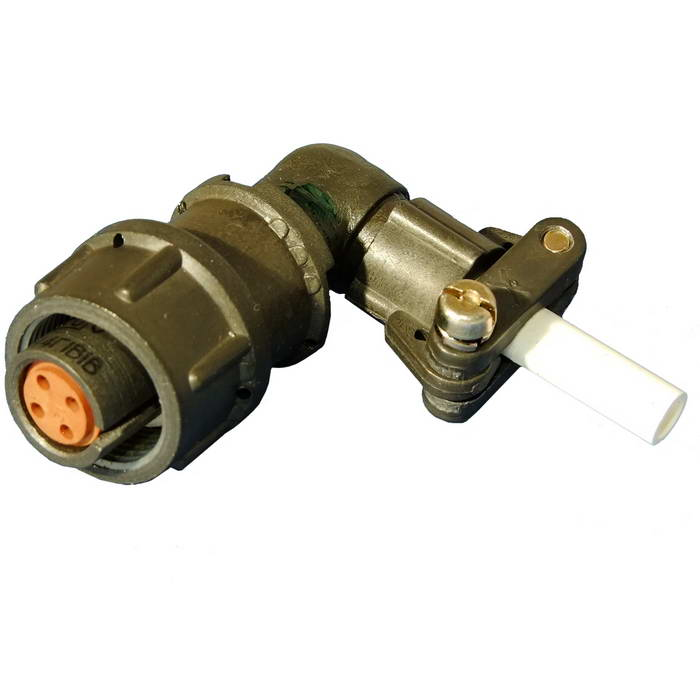

2РМТ14КУН4Г1В1В — это розетка кабельная угловая негерметичного цилиндрического низкочастотного соединителя. Изделие предназначено для соединения электрических цепей постоянного и переменного тока в составе электро- и радиоаппаратуры специального и общего назначения. Модель выпускалась в период с 2015 по 2026 год в рамках серийных поставок промышленных соединителей.

Соединитель ориентирован на внутренний монтаж с экранированными или неэкранированными кабелями. Угловое исполнение корпуса позволяет прокладывать кабель под углом к оси сочленения, что удобно при ограниченном пространстве внутри блока или шкафа.

Подтверждённые особенности

Розетка относится к низкочастотным цилиндрическим соединителям негерметичного исполнения. Конструкция рассчитана на резьбовое соединение с ответной частью. Ниже перечислены основные заявленные параметры.

• Количество контактов — 4.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Максимальное напряжение — 700 В.
• Рабочая частота — до 3 МГц.
• Вибрация — диапазон от 1 до 1000 Гц при ускорении до 490 метров на секунду в квадрате, что соответствует 50 g.
• Количество сочленений — 500.
• Сопротивление изоляции — не менее 5000 МОм.
• Покрытие контактов — серебро, что в маркировке обозначено буквой В.

Изделие выпускалось производителем «Элекон» во всеклиматическом исполнении по техническим условиям ГЕО.364.126ТУ и АШДК.434410.062ТУ. Всеклиматическое исполнение подразумевает стойкость к воздействию климатических факторов в пределах указанного температурного диапазона.

Маркировка и исполнение

Буквенно-цифровое обозначение 2РМТ14КУН4Г1В1В содержит сведения о типе корпуса, количестве контактов и покрытии. Угловая кабельная розетка сочетает цилиндрический корпус с резьбовым креплением, что обеспечивает механическую фиксацию при воздействии вибрации. Негерметичное исполнение не предназначено для работы под давлением или в условиях прямого контакта с водой.

Применение и монтаж

Соединитель применяется в электро- и радиоаппаратуре специального и общего назначения для коммутации цепей постоянного и переменного тока. Он подходит для блочных и кабельных корпусов с резьбовым соединением. Монтаж выполняется пайкой либо объёмным способом, в зависимости от требований конкретного изделия.

1. Установка розетки в корпус блока или на кабель.
2. Подготовка проводников и выбор способа монтажа — пайка или объёмный монтаж.
3. Сочленение с ответной частью посредством резьбового соединения.

Изделие рассчитано на 500 циклов сочленения, что определяет ресурс коммутационных операций в процессе эксплуатации и обслуживания. Сочетание широкого температурного диапазона, стойкости к вибрации и высокого сопротивления изоляции делает розетку пригодной для аппаратуры, работающей в жёстких условиях.

Совместимость и ограничения

Розетка входит в категорию 2РМТ14 и является частью серии цилиндрических низкочастотных соединителей. При подборе ответной части следует учитывать количество контактов, тип резьбового соединения и исполнение корпуса. Негерметичная конструкция не предназначена для эксплуатации в среде с повышенным давлением или при непосредственном воздействии влаги.

Гарантийные сроки, комплектация и страна производства в предоставленных данных не указаны.
