Назначение соединителя 2РМТ14КУН4Г1В1В

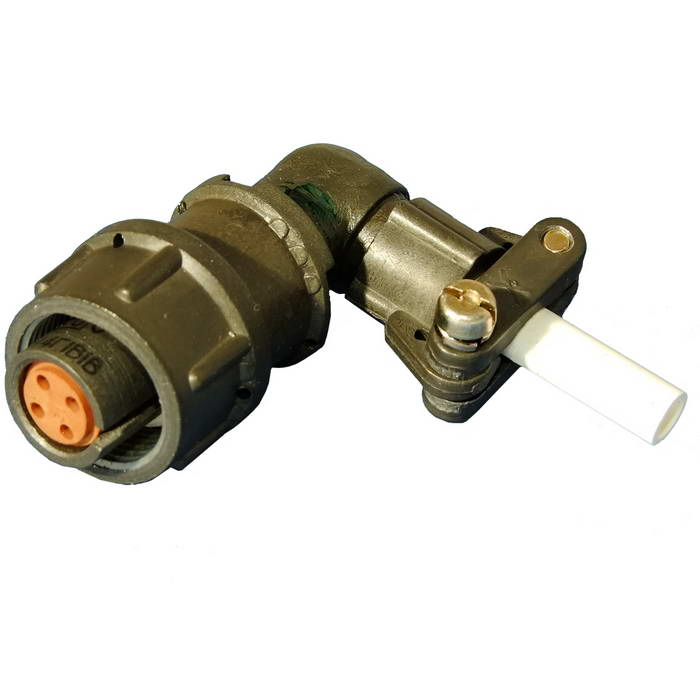

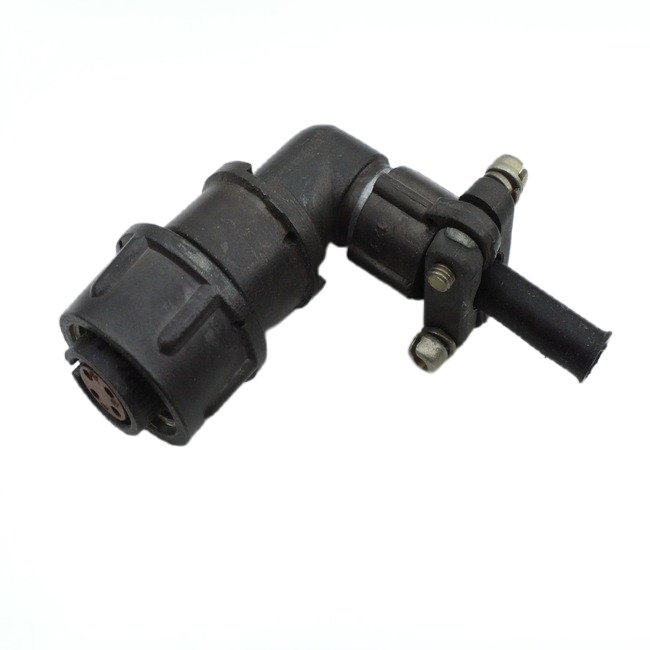

2РМТ14КУН4Г1В1В — это кабельная розетка серии 2РМТ, предназначенная для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжная коммутация при воздействии внешних дестабилизирующих факторов.

Розетка оснащена кабельным корпусом с угловым патрубком и гайкой для неэкранированного кабеля. Такая конструкция обеспечивает механическое крепление кабеля и защиту места соединения от нагрузки на контактную группу.

Подтверждённые особенности и технические характеристики

Конструкция и параметры соединителя 2РМТ14КУН4Г1В1В определяются следующими данными:

• Корпус кабельный с угловым патрубком и гайкой для неэкранированного кабеля.
• Количество контактов — 4.
• Покрытие контактов — серебряное.
• Максимальное рабочее напряжение — до 560 В.
• Токовая нагрузка в зависимости от диаметра контакта — от 5 до 32 А.
• Сопротивление контактов — не более 5 мОм для контактов диаметром 1 мм.
• Сопротивление изоляции — не менее 1000 МОм.
• Рабочие температуры — от минус 60 до плюс 100 градусов Цельсия.
• Вибрационная стойкость — диапазон частот от 1 до 1000 Гц с ускорением 490 метров на секунду в квадрате, что соответствует 50 g.
• Ударная стойкость — одиночные удары с ускорением до 5000 метров на секунду в квадрате, что соответствует 500 g, многократные удары с ускорением до 1000 метров на секунду в квадрате, что соответствует 100 g.

Серия 2РМТ объединяет различные типы соединителей для радиоэлектронной и радиотехнической аппаратуры, что подтверждает совместимость изделия с типовыми решениями данной серии по присоединительным и электрическим параметрам.

Применение и условия эксплуатации

Соединители серии 2РМТ используются для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры. Модель 2РМТ14КУН4Г1В1В подходит для монтажа с неэкранированными кабелями и имеет всеклиматическое исполнение.

Благодаря рабочему диапазону температур от минус 60 до плюс 100 градусов Цельсия, стойкости к вибрации и ударам, розетка может применяться в аппаратуре, эксплуатируемой в жёстких условиях. Четырёхконтактное исполнение с серебряным покрытием контактов обеспечивает стабильное электрическое соединение при токах от 5 до 32 А, в зависимости от диаметра применяемых контактов, и напряжениях до 560 В.

При монтаже следует учитывать, что изделие рассчитано на неэкранированный кабель, а угловой патрубок с гайкой задаёт направление ввода кабеля и обеспечивает его фиксацию. Для цепей с частотой до 3 МГц соединитель сохраняет свои характеристики, включая низкое сопротивление контактов не более 5 мОм для контактов диаметром 1 мм и сопротивление изоляции не менее 1000 МОм.

Ключевые параметры для подбора

Артикул изделия — 3108. Категория — 2РМТ14. Производитель в предоставленных данных не указан. Дополнительные сведения о комплектации, стране производства, сертификатах, стандартах и гарантии в исходных данных отсутствуют.
