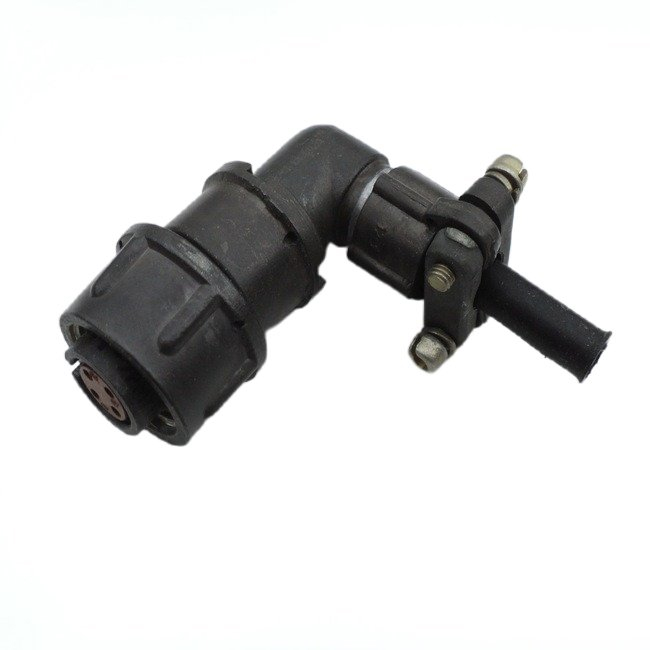

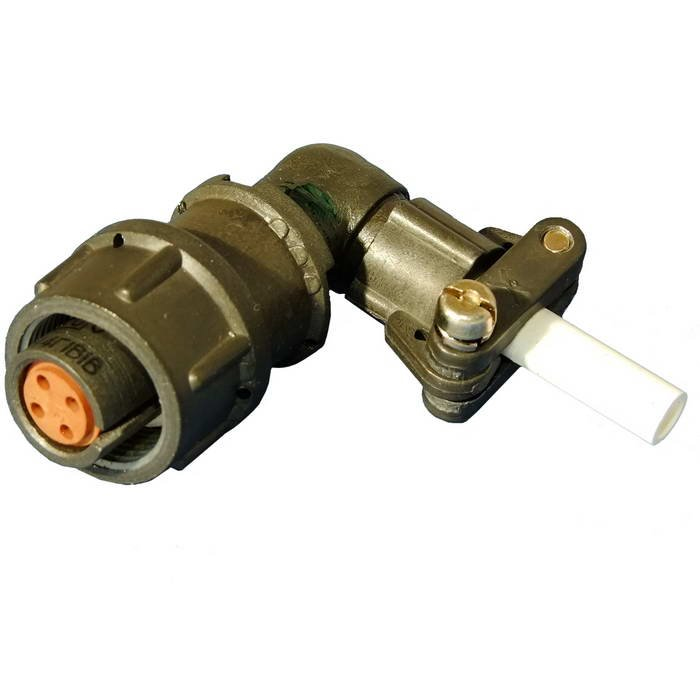

2РМТ14КУН4Г1В1В — это электрический цилиндрический негерметичный тропикоустойчивый соединитель серии 2РМТ, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Основные характеристики

Это кабельная розетка с 4 контактами диаметром 1 мм, условным размером корпуса 14 мм и угловым патрубком. Максимальное рабочее напряжение достигает 560–700 В, токовая нагрузка на контакт — до 50 А (общая — около 27 А). Рабочий диапазон температур — от -60 до +100 °С, с возможностью кратковременного воздействия до +150 °С; всеклиматическое исполнение по ГОСТ 15150-69. +4

Конструкция и монтаж

Соединитель имеет резьбовое сочленение, контакты извлекаемые с покрытием серебром (В) или золотом (Г), монтаж — обжимкой или пайкой для внутреннего подключения. Корпус кабельный (К), патрубок угловой (У), теплостойкость — 100 °С (1).

Надежность и условия эксплуатации

Сопротивление изоляции — не менее 1000–5000 МОм, электрическая прочность — до 2300 В (ампл.), наработка — минимум 5000 часов при 500 сочленениях-расчленениях. Выдерживает вибрацию (1–1000 Гц, до 50 g), удары (до 500 g), линейные нагрузки (до 200 g) и повышенную влажность до 98% при +40 °С; срок сохраняемости — 25 лет. +3
