2РМТ14КУН4Г1В1В: надёжный цилиндрический разъём для промышленной электроники

2РМТ14КУН4Г1В1В — низкочастотный цилиндрический негерметичный электрический соединитель серии 2РМТ, рассчитанный на применение в цепях постоянного и переменного тока частотой до 3 МГц. Исполнение востребовано в радиоэлектронной, измерительной, промышленной и специальной аппаратуре, где важны устойчивость соединения, компактность и стабильные электрические параметры.

Назначение и конструкция

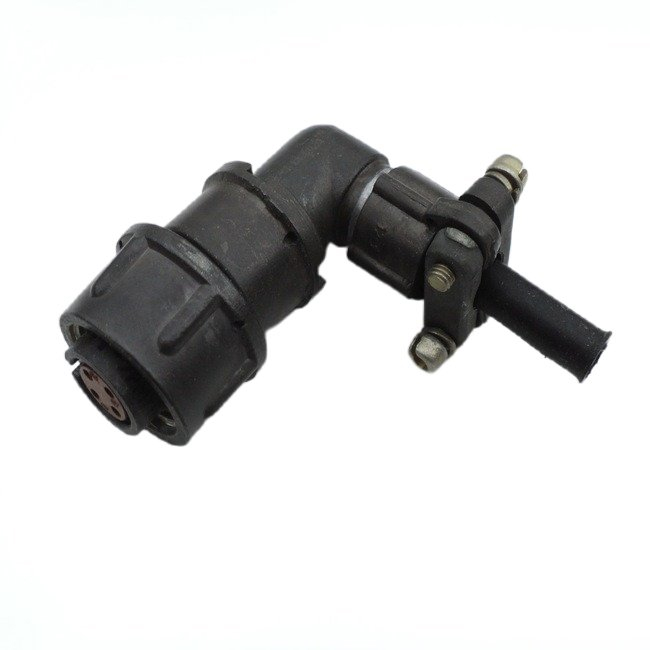

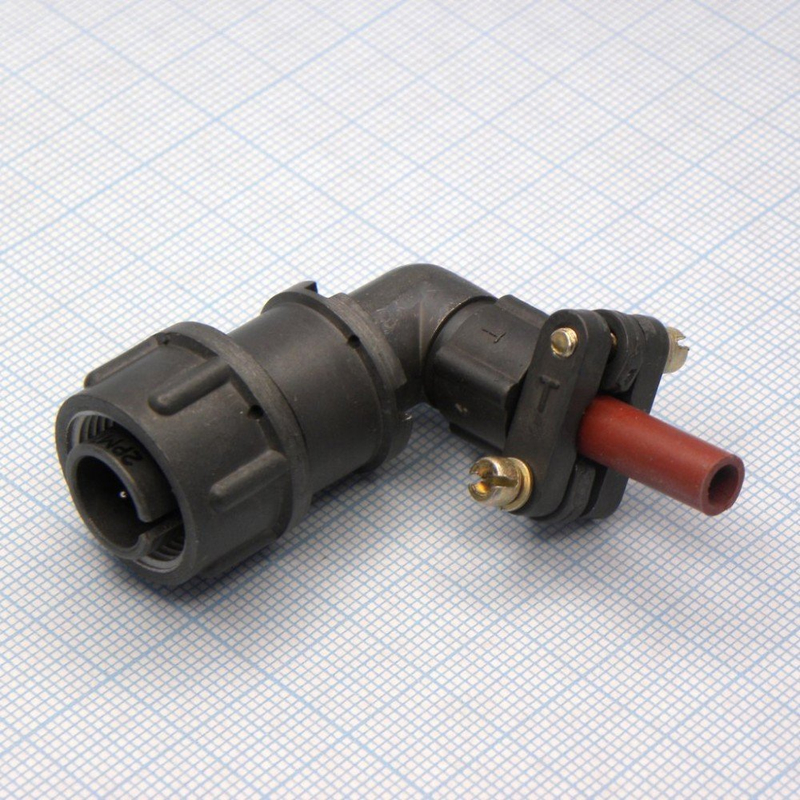

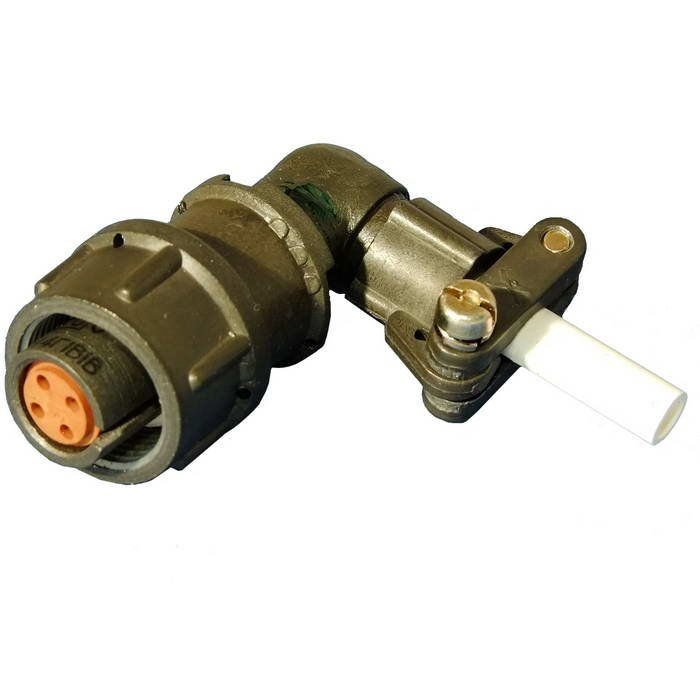

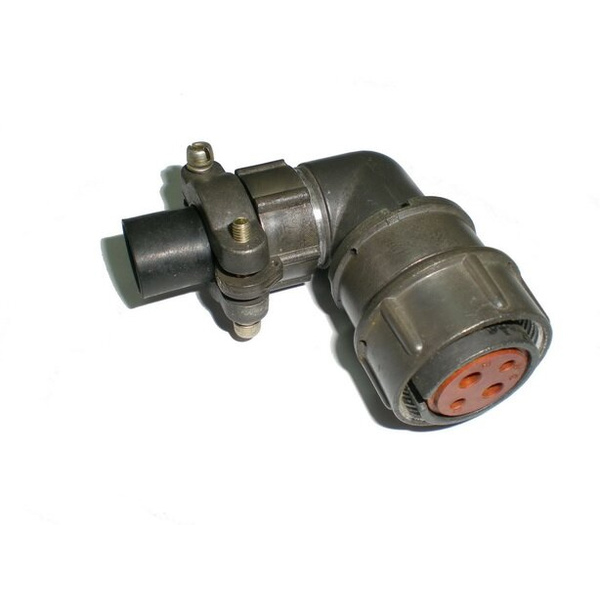

Разъём 2РМТ14КУН4Г1В1В выполнен в кабельном корпусе и относится к типу розеток. Конструкция предусматривает угловой патрубок для неэкранированного кабеля, что помогает удобно организовать внутренний объёмный монтаж и аккуратно вывести кабель в ограниченном пространстве оборудования.

Основные конструктивные признаки:

• Цилиндрическое исполнение корпуса.

• Негерметичная конструкция.

• Кабельный вариант монтажа.

• Четыре контактных позиции.

• Контакты диаметром 1 мм.

• Угловой патрубок длиной 51,5 мм.

• Резьбовое сочленение для надёжной фиксации соединяемых частей.

• Серебряное покрытие контактов в исполнении с обозначением «В».

Ключевые характеристики

Соединитель 2РМТ14КУН4Г1В1В рассчитан на рабочее напряжение до 560 В. Допустимая нагрузка на один контакт составляет до 8 А, а суммарная нагрузка на соединитель — до 27 А. Такие параметры позволяют использовать разъём для передачи питания и сигналов в составе низкочастотных электрических цепей.

Приведённые параметры характеризуют 2РМТ14КУН4Г1В1В как решение для стабильного электрического контакта при регулярном подключении и отключении оборудования.

Устойчивость к условиям эксплуатации

Разъём применяется в аппаратуре, работающей при температуре от −60 до +100 °C. Он рассчитан на воздействие вибрационных и ударных нагрузок, что важно для приборостроения, систем автоматики, транспорта и промышленного оборудования. Для серии также заявлена работоспособность при высокой влажности — до 98% при +40 °C.

За счёт резьбового соединения уменьшается риск самопроизвольного разъединения при вибрации. Низкое переходное сопротивление контактов способствует снижению потерь в цепи, а высокое сопротивление изоляции помогает поддерживать электрическую надёжность изделия при корректном монтаже и соблюдении условий эксплуатации.

Где используется 2РМТ14КУН4Г1В1В

Разъём 2РМТ14КУН4Г1В1В подходит для оборудования, в котором требуется компактное кабельное соединение с четырьмя контактами:

• Радиоэлектронные устройства и измерительные комплексы.

• Промышленные системы управления и автоматики.

• Источники питания и распределительные модули.

• Лабораторные приборы и испытательное оборудование.

• Аппаратура связи и телемеханики.

• Стационарные и подвижные технические комплексы.

При подборе ответной части необходимо учитывать схему расположения контактов, тип исполнения корпуса, покрытие контактных элементов, требования к кабелю и реальные электрические нагрузки конкретного устройства.

Итог

2РМТ14КУН4Г1В1В — четырёхконтактный цилиндрический разъём с кабельным корпусом и угловым патрубком, предназначенный для надёжного соединения электрических цепей до 560 В. Сочетание резьбовой фиксации, малых переходных сопротивлений, стойкости к температурным и механическим воздействиям делает его практичным компонентом для промышленной и радиоэлектронной аппаратуры.
