Назначение разъёма 2РМТ14КУН4Г1А1

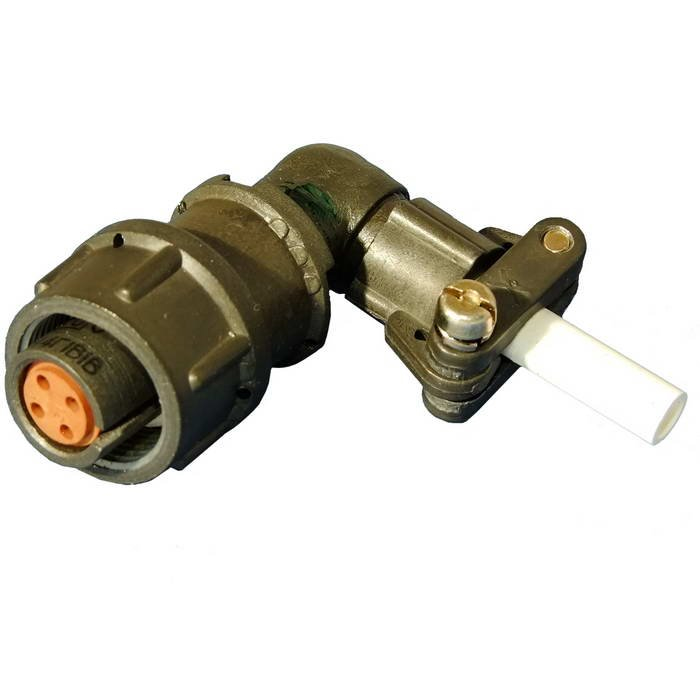

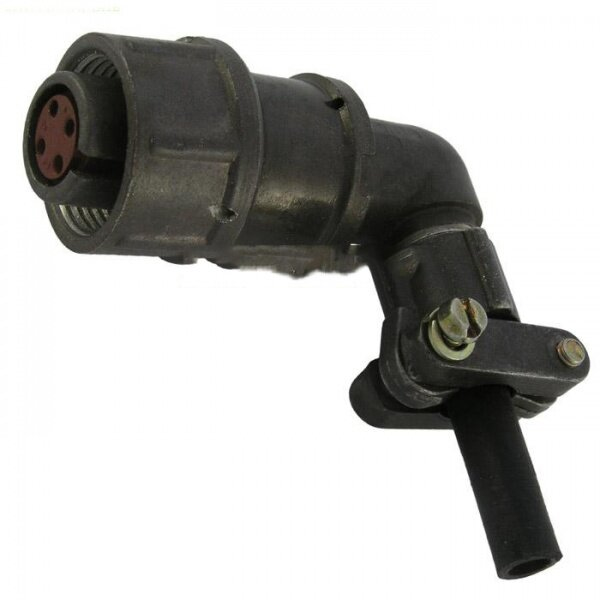

2РМТ14КУН4Г1А1 — низкочастотный цилиндрический электрический разъём серии 2РМ/2РМТ, выполненный в виде кабельной розетки с гнездовыми контактами. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём применяется там, где требуется компактное, виброустойчивое и надёжно фиксируемое соединение кабеля с аппаратурой.

Конструкция рассчитана на эксплуатацию в составе промышленной, транспортной, измерительной и другой техники, где предъявляются повышенные требования к механической прочности сочленения и стабильности электрического контакта.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМТ14КУН4Г1А1 содержит информацию о типе и исполнении изделия. Ниже приведены подтверждённые элементы обозначения:

• 2РМТ — базовая серия низкочастотных цилиндрических разъёмов, буква «Т» указывает на всеклиматическое исполнение.
• 14 — условный размер корпуса.
• К — кабельный корпус.
• У — угловой патрубок под неэкранированный кабель.
• Н — розетка с гнездовыми контактами.
• 4 — число контактов.
• Г1 — тип резьбового соединения и фиксации.
• А1 — вариант конструктивного исполнения.

Соединённое положение фиксируется резьбовым сочленением, что обеспечивает надёжный контакт при вибрациях и ударах. Контакты, как правило, имеют золотое или серебряное покрытие, повышающее коррозионную стойкость и стабильность переходного сопротивления.

Электрические характеристики

Разъём 2РМТ14КУН4Г1А1 рассчитан на следующие подтверждённые электрические параметры:

• Количество контактов — 4.
• Максимальное рабочее напряжение — до 560 В для данного типоисполнения; в описаниях серии предельный уровень указывается до 700 В.
• Токовая нагрузка на один контакт — обычно до 7–8 А для корпуса 14-го размера с контактами диаметром около 1 мм.
• Максимальная суммарная токовая нагрузка на соединитель — до 27 А.
• Сопротивление контактов — не более 0,005 Ом.
• Емкость между контактами — не более 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Механические и эксплуатационные параметры

Изделие устойчиво к значительным механическим воздействиям. Подтверждённые характеристики надёжности и стойкости:

• Количество сочленений-расчленений — до 500 циклов.
• Минимальная наработка — от 1000 до 5000 ч в зависимости от источника по серии.
• Срок сохраняемости — 15–25 лет при соблюдении условий хранения.
• Синусоидальная вибрация — диапазон 1–5000 Гц с ускорением до 490 м/с².
• Многократные и одиночные удары — с ускорениями до 1000–5000 м/с².

Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69, всеклиматическое негерметичное. Диапазон рабочих температур — от минус 60 до плюс 100 °C. Допускается работа при пониженном атмосферном давлении и повышенной влажности до 98 процентов при температуре плюс 40 °C.

Область применения

Разъём 2РМТ14КУН4Г1А1 применяется для соединения кабелей с аппаратурой в промышленной, транспортной, измерительной и других отраслях техники. Он востребован там, где необходимы компактные цилиндрические разъёмы с резьбовой фиксацией и повышенной виброустойчивостью, работающие в широком диапазоне температур и при воздействии ударных и вибрационных нагрузок.
