Назначение

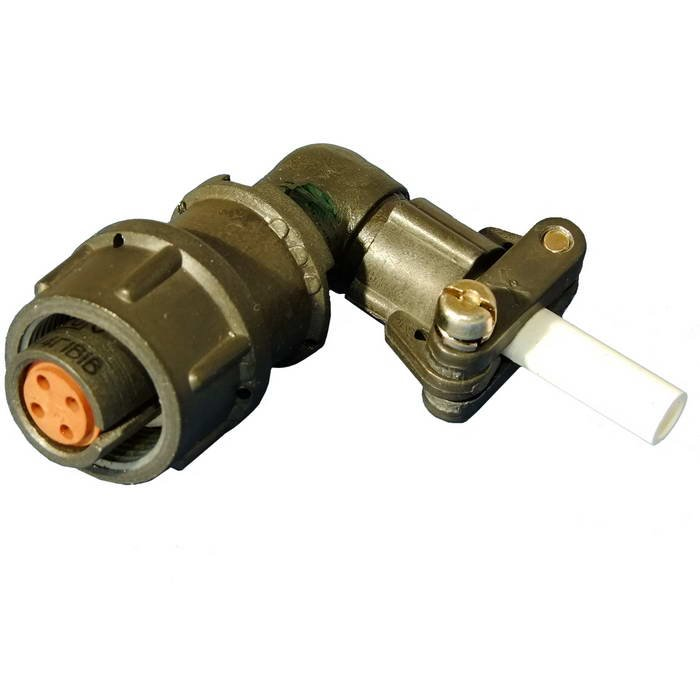

2РМТ14КУН4Г1А — кабельная розетка из серии малогабаритных цилиндрических низкочастотных соединителей 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Розетка применяется в составе кабельных сборок и жгутов, где требуется компактное герметичное соединение с угловым выводом кабеля.

Конструктивное исполнение с угловым патрубком позволяет прокладывать кабель под углом к оси соединителя, что удобно при ограниченном монтажном пространстве внутри приборов, пультов и блоков. Розетка рассчитана на эксплуатацию в составе радиоэлектронной аппаратуры, измерительной техники и промышленного оборудования.

Подтверждённые особенности

• Посадочный диаметр корпуса — 14 мм, вид корпуса — кабельный с угловым патрубком (обозначение КУ).
• Количество контактов — 4, диаметр каждого контакта — 1 мм.
• Покрытие контактов — золото или серебро.
• Максимальное рабочее напряжение — от 560 до 700 В.
• Токовая нагрузка на одиночный контакт — до 8 А, суммарная нагрузка на соединитель — до 27 А.
• Сопротивление контактов — не более 5 мОм.
• Ёмкость между контактами — не более 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм.
• Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка — 5000 часов, число сочленений-расчленений — 500, срок сохраняемости — 15 лет при гамма, равной 99,5 процента.

Устойчивость к механическим и климатическим воздействиям

Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате. Изделие сохраняет работоспособность при акустическом шуме до 170 дБ, механических ударах с ускорением до 5000 метров на секунду в квадрате и при линейном ускорении до 2000 метров на секунду в квадрате.

Такое сочетание параметров делает розетку пригодной для тяжёлых условий эксплуатации, включая объекты, где присутствуют интенсивные вибрации и ударные нагрузки. Исполнение УХЛ2.1 подразумевает работу в макроклиматических районах с умеренным и холодным климатом.

Применение

Розетка 2РМТ14КУН4Г1А устанавливается на кабельной стороне и служит для подключения к соответствующим вилкам серии 2РМТ с посадочным диаметром корпуса 14 мм. Типовые области применения — бортовые и наземные системы связи, радиолокационная и навигационная аппаратура, промышленная автоматика, измерительные приборы и блоки питания.

Благодаря четырём контактам с диаметром 1 мм и суммарной токовой нагрузкой до 27 А изделие подходит для цепей питания и сигнальных линий одновременно. Низкое сопротивление контактов и малая межконтактная ёмкость обеспечивают стабильную передачу сигналов в низкочастотном диапазоне.

При монтаже следует учитывать ограничения по рабочему напряжению и температуре, а также соблюдать требования ГОСТ 15150-69 для выбранного климатического исполнения. Комплектация, страна производства и гарантийные условия в предоставленных данных не указаны.
