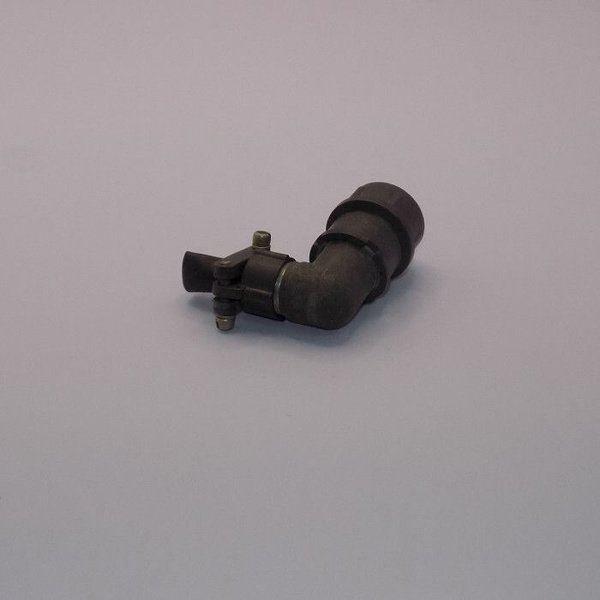

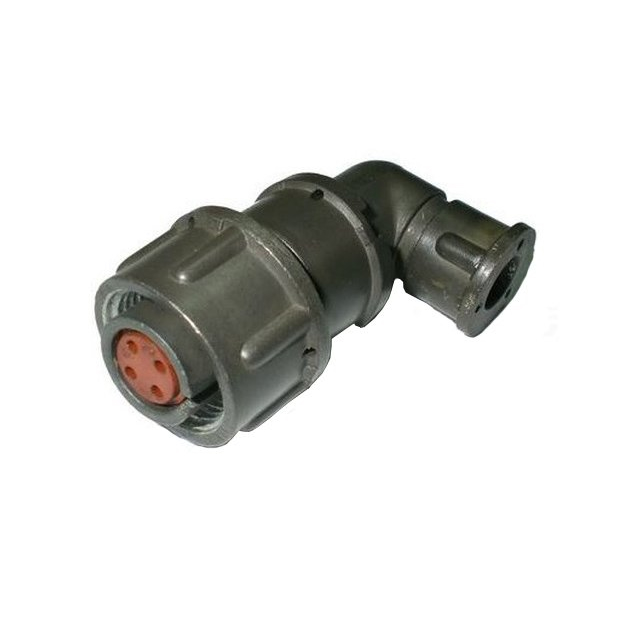

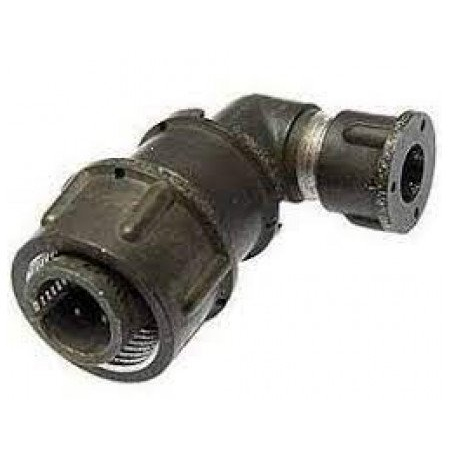

Вилка кабельная 2РМТ14КУЭ4Ш1В1В производства АО «Завод Элекон» (Казань) — это соединитель из серии цилиндрических электрических разъёмов типа 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц в промышленных, приборных и бортовых системах. Каталожный номер товара — 80244, категория — 2РМТ14.

Назначение

Разъём применяется там, где требуется надёжное механическое и электрическое соединение кабельных линий с ответными частями. Вилка обеспечивает передачу сигналов и питания между блоками аппаратуры, пультами управления, датчиками и исполнительными устройствами. Благодаря стойкости к интенсивным механическим воздействиям соединитель востребован в авиационной технике, приборостроении и электронной промышленности.

Конструкция допускает объёмный монтаж и любые рабочие положения, что упрощает компоновку жгутов и кабельных сборок внутри ограниченного пространства корпусов и стоек.

Технические характеристики

• Рабочий ток на контакт: до 8 А (для контактов диаметром 1 мм), суммарно до 27 А.
• Максимальное напряжение: 560–700 В.
• Сопротивление изоляции: не менее 5000 МОм.
• Диапазон рабочих температур: от минус 60 °C до плюс 100 °C.
• Стойкость к механическим ударам: до 500 g.
• Стойкость к вибрации: до 50 g.
• Стойкость к акустическим шумам: до 170 дБ.
• Габаритные размеры: около 22 × 48,5 × 30,8 мм, масса — примерно 17 г.

Конструкция и особенности

Корпус соединителя выполнен из алюминиевого сплава, изолятор — из карболита. Контакты штыревые, с покрытием серебром или золотом. Сочленение резьбовое, одношпоночное, негерметичное, в экранированном исполнении. Экран обеспечивает защиту цепей от электромагнитных помех, что важно при передаче слаботочных сигналов рядом с силовыми линиями.

Монтаж производится пайкой. Вилка оснащена угловым патрубком для ввода кабеля, что позволяет укладывать жгут под углом к оси разъёма и экономить место в стеснённой компоновке. Перекрут в конструкции служит для надёжной фиксации сочленённого положения и предотвращает самопроизвольное рассоединение при вибрации.

Применение

Соединитель 2РМТ14КУЭ4Ш1В1В подходит для эксплуатации в составе бортовой и наземной аппаратуры, промышленных систем автоматики, измерительных комплексов и электронного оборудования. Экранированное исполнение и широкий температурный диапазон делают его пригодным для работы в условиях повышенных электромагнитных помех, ударных нагрузок и акустического шума.

Перед монтажом следует убедиться в соответствии ответной части серии 2РМТ14 и в допустимости токовой нагрузки на контакт для конкретной цепи. Пайка выполняется с учётом термостойкости изолятора из карболита.
