Назначение разъёма 2РМТ14КУЭ4Ш1В1В

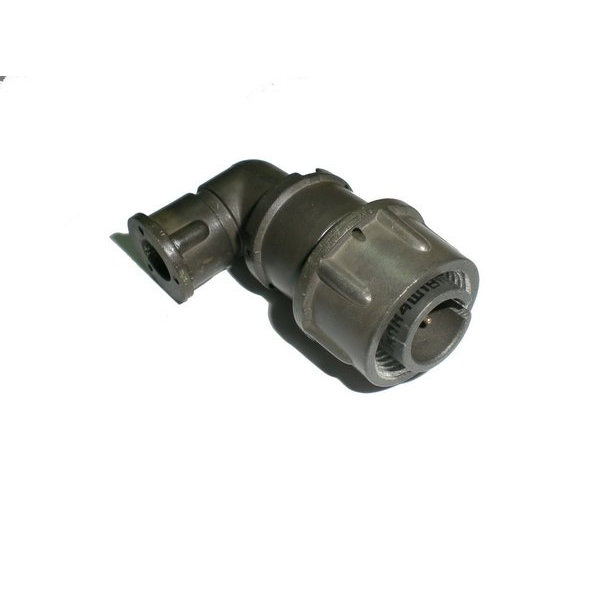

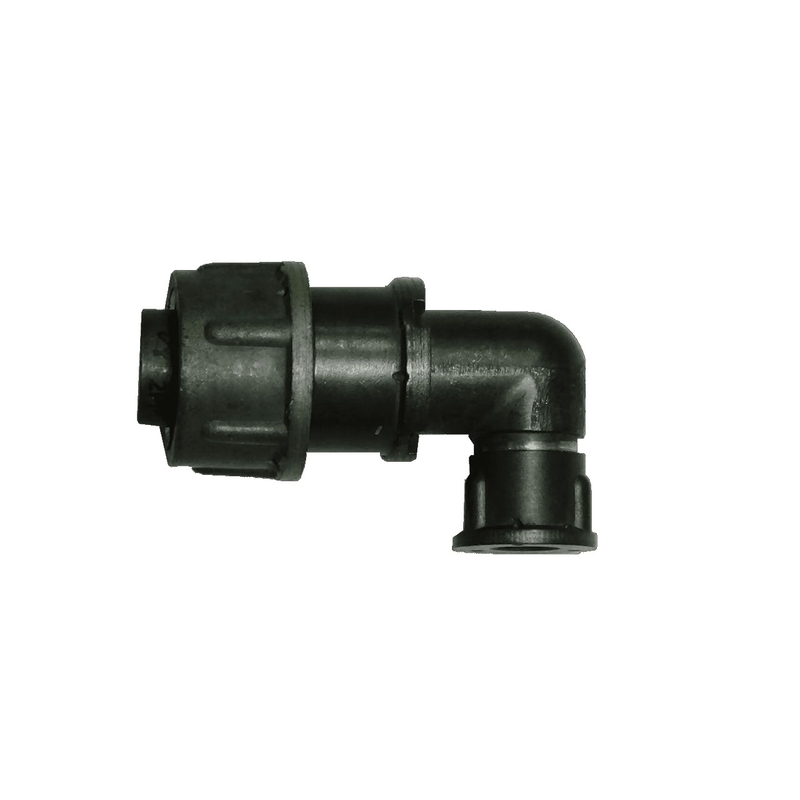

2РМТ14КУЭ4Ш1В1В — кабельная вилка из серии цилиндрических низкочастотных разъёмов 2РМТ, выпускаемая заводом «Элекон». Изделие предназначено для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Вилка применяется там, где требуется надёжная коммутация в сложных условиях эксплуатации: в приборах, радиоэлектронной аппаратуре и промышленном оборудовании.

Подтверждённые технические особенности

Электрические параметры

• Количество контактов — 4, тип контактов — штыревые, диаметр 1 мм.
• Максимальный рабочий ток на контакт — 8 А, на весь разъём — 27 А.
• Рабочее напряжение — до 560 В.
• Электрическая прочность изоляции — 1850 В.
• Сопротивление изоляции — не менее 5000 МОм.

Конструктивные особенности

• Метод сочленения — резьбовой, монтаж — объёмный (пайка), с возможностью перекрута кабеля.
• Корпус выполнен из алюминиевого сплава А-22 с карболитовым основанием.
• Патрубок угловой, обозначение КУЭ.
• Разъём негерметичный, одношпоночный, без экранирования.

Условия эксплуатации

• Рабочий диапазон температур — от минус 60 °C до плюс 100 °C.
• Устойчивость к вибрации — до 50 g.
• Устойчивость к акустическим шумам — до 170 дБ.
• Устойчивость к механическим ударам — до 500 g.
• Работает в любом положении.

Применение и габариты

Благодаря совокупности характеристик вилка 2РМТ14КУЭ4Ш1В1В востребована в приборах и оборудовании, где необходимо надёжное соединение электрических цепей в условиях повышенных нагрузок. Угловой патрубок КУЭ упрощает монтаж в стеснённом пространстве и позволяет удобно укладывать кабель. Объёмный монтаж пайкой обеспечивает стабильный контакт, а резьбовое сочленение — прочное механическое соединение.

Габаритные размеры изделия составляют около 22 на 48,5 на 30,8 мм. Год внесения в каталог — 2017. Артикул товара — 50231, категория — 2РМТ14. Страна производства и комплектация определяются данными производителя «Элекон».
