Назначение и общее описание

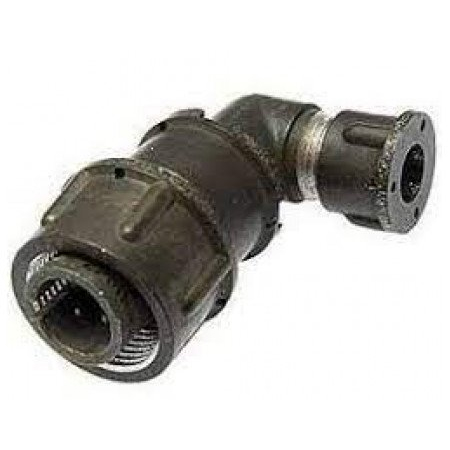

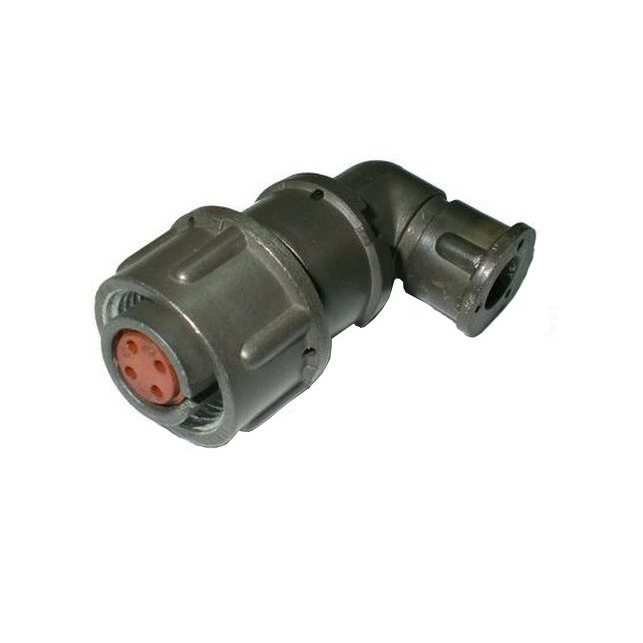

Соединитель 2РМТ14КУЭ4Ш1В1В производства АО «Завод Элекон» — это низкочастотный цилиндрический кабельный разъем типа 2РМТ, изготовленный по техническим условиям ГЕ0.364.126ТУ (АШДК.434410.062ТУ). Изделие представляет собой кабельную вилку с кожухом и предназначено для соединения экранированных или неэкранированных кабелей во внутреннем монтаже «всеклиматического» исполнения.

Серия 2РМТ является перспективным модификационным развитием серии 2РМ и отличается более высокой надежностью и ресурсом. Вид приемки «5» означает, что изделие соответствует установленным нормам и требованиям ГОСТ и ТУ и допускается к применению в электротехнических изделиях, в том числе по «пятому приему» ОТК. Год выпуска — 2021.

Конструкция и материалы

Корпус разъема выполнен из алюминиевого сплава марки А-22 с оксидированным покрытием серого цвета. Условный размер корпуса — 14. Изолятор изготовлен из карболита (фенопласта) коричневого цвета и обеспечивает хорошую механическую жесткость и высокие изоляционные характеристики.

Контакты представляют собой штыри (обозначение Ш1) диаметром примерно 1 мм, общее количество контактов — 4. Сочленение резьбовое, с поляризацией посредством одношпоночного замка, что исключает ошибочное включение. Конструктивная особенность — наличие перекрута (гибкого соединения) между корпусом и уплотнением либо кожухом, что снижает передачу вибрации и механических нагрузок на кабель.

Технические характеристики

• Максимальное рабочее напряжение: порядка 560–700 В переменного тока.
• Рабочий ток на контакт: до 8 А при диаметре контакта 1 мм; суммарный ток на разъем — до 27 А.
• Сопротивление контакта: не более 5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: около 1850 В при испытании между цепями и корпусом.
• Рабочий диапазон температур: примерно от минус 60 до плюс 100 °C, климатическое исполнение УХЛ (всеклиматическое).
• Относительная влажность: до 98 % при температуре плюс 25 °C, допустимы перепады атмосферного давления.
• Ресурс: порядка 500 сочленений-расчленений, минимальная наработка — десятки тысяч часов.

Стойкость к механическим и акустическим воздействиям

Разъем сохраняет работоспособность при синусоидальной вибрации до 50 g в диапазоне частот от 1 до 5000 Гц. Изделие выдерживает многократные удары до 100 g и однократные удары до 500 g, а также акустический уровень шума до 170 дБ.

Монтаж и применение

Способ монтажа — объемный монтаж с пайкой проводников на кабельную вилку; допускается использование экранированных кабелей. Разъем применяется для соединения кабельных линий в электротехнических изделиях, где требуются надежное резьбовое сочленение с поляризацией, стойкость к вибрации, ударам и широкому диапазону температур, а также защита от ошибочного включения.
