Назначение

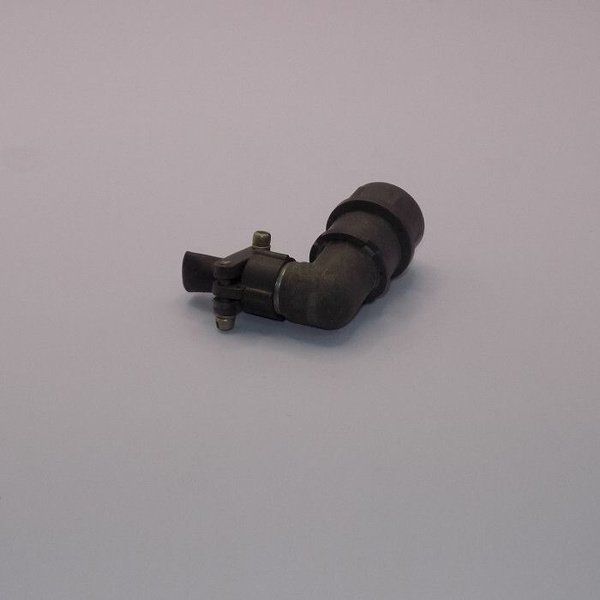

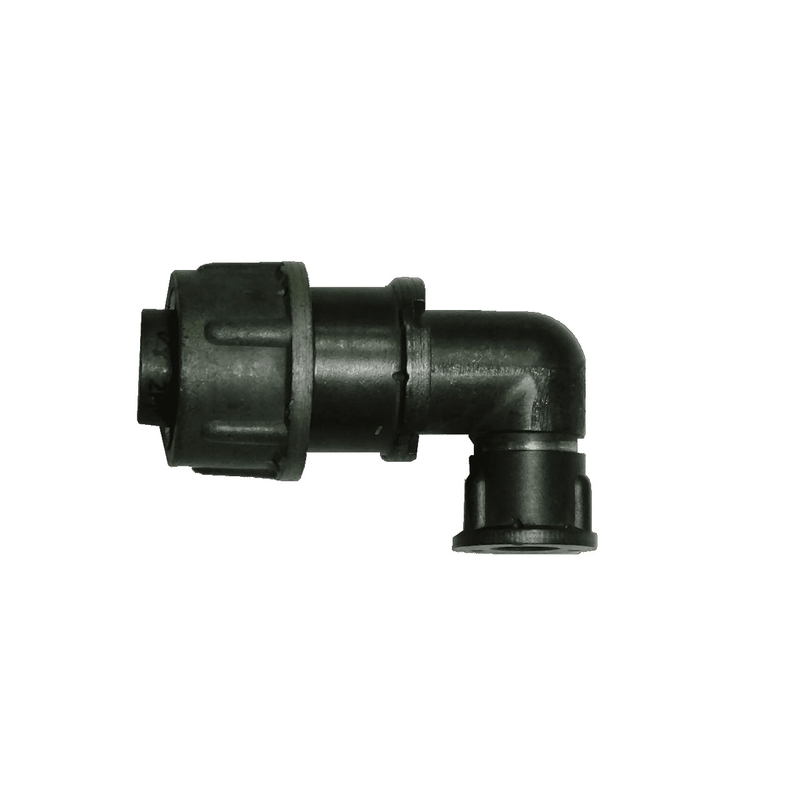

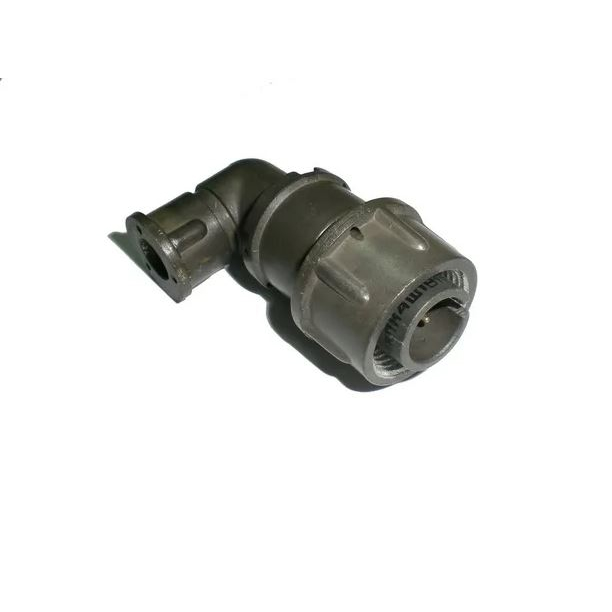

2РМТ14КУЭ4Ш1В1В — кабельная вилка цилиндрического низкочастотного соединителя серии 2РМТ производства АО «Завод Элекон» (Казань). Изделие предназначено для надёжного электрического соединения в цепях постоянного и переменного тока частотой до 3 МГц. Рабочее напряжение составляет до 560 В, максимальное — до 700 В. Применяется там, где требуется компактный разъёмный узел с угловым вводом кабеля и повышенной стойкостью к внешним воздействиям.

Подтверждённые особенности

Соединитель оснащён четырьмя штыревыми контактами диаметром 1 мм. Рабочий ток на контакт — до 8 А, суммарно на разъём — до 27 А. Метод сочленения резьбовой, ресурс — до 500 циклов. Монтаж выполняется пайкой; конструкция включает угловой патрубок для экранированных или неэкранированных кабелей.

• Корпус: алюминиевый сплав А-22.
• Изолятор: карболит.
• Покрытие контактов: серебро или золото.
• Исполнение: всеклиматическое В2.1 (в отличие от базовой серии 2РМ для УХЛ).
• Поляризация: одношпоночная, с перекрутом для надёжной фиксации.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Габариты: 22 на 48,5 на 30,8 мм.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: 1850 В.
• Рабочее положение: любое.

Условия эксплуатации и устойчивость к воздействиям

Вилка рассчитана на эксплуатацию в жестких условиях. Она выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 50 g, акустические шумы уровнем до 170 дБ, а также однократные удары с ускорением до 500 g. Электрическая прочность изоляции 1850 В и сопротивление изоляции не менее 5000 МОм обеспечивают стабильную работу цепей. Любое рабочее положение делает монтаж удобным при ограниченном пространстве.

Применение и конструктивные особенности

Угловой патрубок ориентирует кабель под углом к оси разъёма, что снижает нагрузку на жгут и упрощает компоновку в стеснённых условиях. Резьбовое сочленение с одношпоночной поляризацией и перекрутом исключает случайное рассоединение при вибрации и ударах. Исполнение В2.1 допускает работу в различных климатических зонах.

1. Соединитель подходит для низкочастотных трактов постоянного и переменного тока частотой до 3 МГц.
2. Монтаж пайкой требует аккуратности, но обеспечивает надёжный контакт.
3. Корпус из алюминиевого сплава А-22 снижает массу при сохранении прочности.
4. Карболитовый изолятор и серебряное или золотое покрытие контактов служат для стабильных электрических параметров.

Вилка 2РМТ14КУЭ4Ш1В1В применяется в составе кабельных сборок и приборных соединений, где важны компактность, стойкость к вибрации, ударам и шумам. Артикул — 3129, категория — 2РМТ14, производитель — Элекон.
