Назначение соединителя 2РМТ14КУЭ4Ш1В1В

2РМТ14КУЭ4Ш1В1В — кабельная вилка из серии цилиндрических соединителей 2РМТ. Изделие предназначено для надежного соединения в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется в составе вилки и розетки, обеспечивая коммутацию электрических цепей в условиях внутреннего объемного монтажа.

Основные технические характеристики

• Количество контактов — 4, диаметр каждого контакта 1 мм.
• Максимальное рабочее напряжение — 560 В.
• Токовая нагрузка — до 8 А на контакт, суммарно до 27 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Емкость между контактами — не более 6 пФ.
• Усилие расчленения — до 539,6 Н.
• Покрытие контактов — серебро, что соответствует индексу «В».
• Теплостойкость — до 100 градусов Цельсия, что соответствует индексу «1».

Конструкция и монтаж

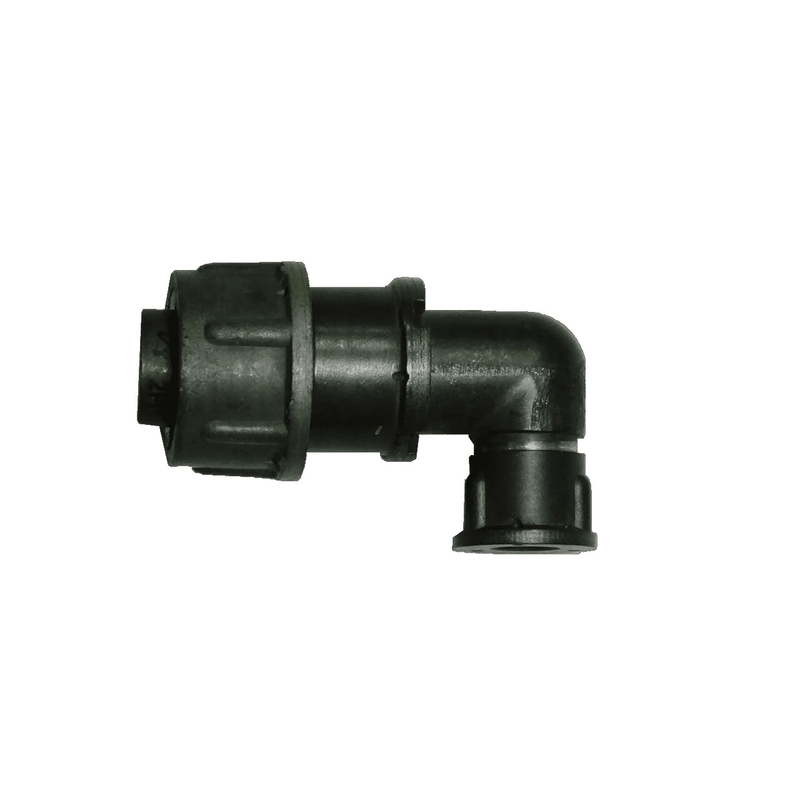

2РМТ14КУЭ4Ш1В1В представляет собой негерметичную вилку с угловым патрубком типа КУЭ, предназначенным для экранированного кабеля. Исполнение всеклиматическое, обозначенное индексом «В». Монтаж выполняется пайкой, что подходит для внутреннего объемного монтажа.

Диаметр посадочного отверстия составляет 14 мм. Вид сочленения — резьбовой. Комплект состоит из вилки и розетки, что обеспечивает до 500 циклов сочленений и расчленений. Наработка составляет не менее 1000 часов.

Условия эксплуатации

Соединитель работает в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Изделие выдерживает вибрацию с частотой до 10000 Гц при уровне 170 дБ, механические удары с ускорением до 5000 метров на секунду в квадрате и линейное ускорение 2000 метров на секунду в квадрате.

2РМТ14КУЭ4Ш1В1В подходит для эксплуатации при пониженном давлении 10 в степени минус 12 Паскаля и при повышенном давлении 5 килограмм-сил на квадратный сантиметр. Срок сохраняемости составляет 15 лет.

Применение

Благодаря совокупности характеристик соединитель 2РМТ14КУЭ4Ш1В1В применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц, где требуется надежное соединение с экранированным кабелем. Изделие востребовано в составе вилки и розетки для внутреннего объемного монтажа пайкой, в том числе в условиях вибрации, ударов, линейных ускорений и широкого диапазона температур.
