Назначение соединителя 2РМТ14КУЭ4Ш1В1В

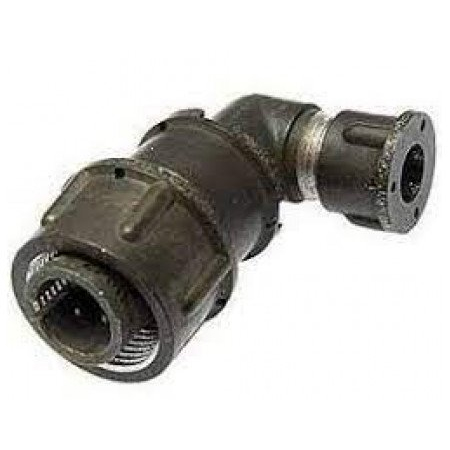

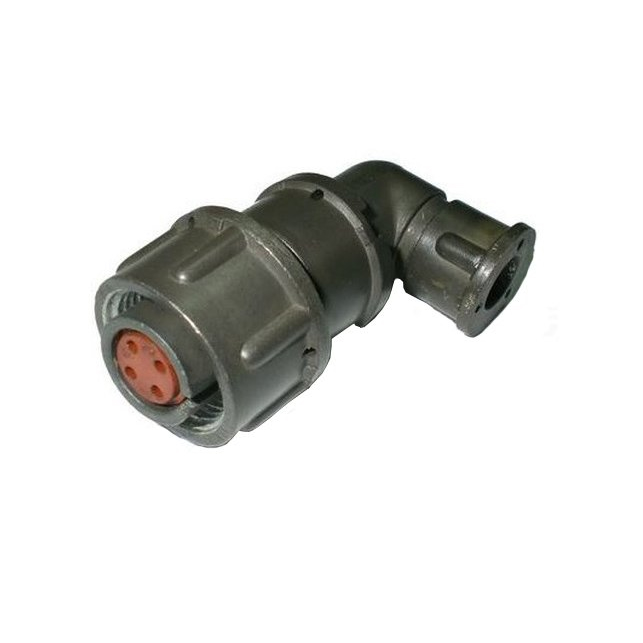

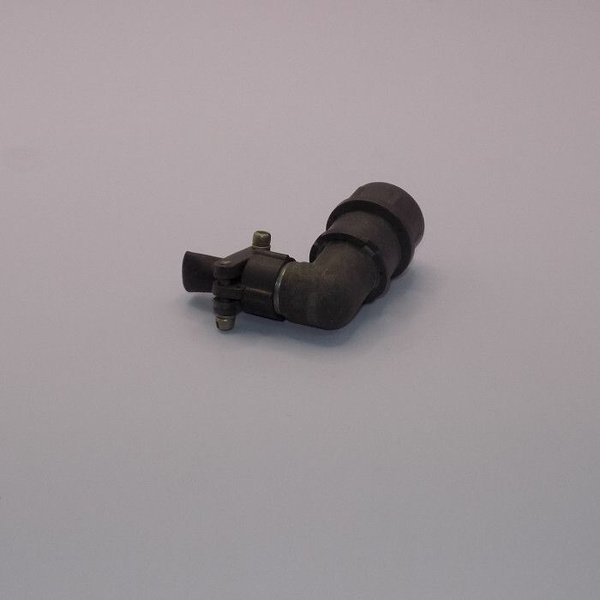

2РМТ14КУЭ4Ш1В1В — это кабельная вилка с угловым патрубком, предназначенная для монтажа экранированного кабеля. Изделие относится к серии цилиндрических низкочастотных соединителей 2РМТ и применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Соединитель рассчитан на внутренний объёмный монтаж и выпускается во всеклиматическом исполнении В2.1, что позволяет использовать его в составе радиоэлектронной аппаратуры, приборов и кабельных сборок, эксплуатируемых в различных климатических зонах.

Подтверждённые технические особенности

Конструкция вилки включает четыре контакта диаметром 1 мм с серебряным покрытием, что обозначено индексом «В» в наименовании. Индекс «1» указывает на теплостойкость изделия до +100 градусов Цельсия.

Основные электрические параметры соединителя:

• максимальная токовая нагрузка на один контакт — 8 А;
• суммарная токовая нагрузка на соединитель — 27 А;
• рабочее напряжение — до 560 В;
• сопротивление контактов — не более 5 мОм.

Показатели надёжности также регламентированы: число сочленений-расчленений составляет 500 циклов, минимальная наработка — 1000 часов, срок сохраняемости — 15 лет. Соединитель сохраняет работоспособность при вибрации с частотой до 10 кГц и ускорением 170 дБ, при ударах с ускорением до 5000 метров на секунду в квадрате и при линейном ускорении до 2000 метров на секунду в квадрате.

Обозначение в артикуле

Маркировка 2РМТ14КУЭ4Ш1В1В последовательно отражает тип корпуса, количество и диаметр контактов, а также покрытие и температурный класс. Артикул изделия — 80245, категория — 2РМТ14. Производитель в предоставленных данных не указан.

Применение и условия эксплуатации

Благодаря экранированному исполнению и угловому патрубку вилка 2РМТ14КУЭ4Ш1В1В применяется там, где требуется защита цепи от электромагнитных помех и удобная разводка кабеля под углом к ответной части. Типовые области использования — бортовые и наземные системы, промышленная автоматика, измерительная техника и другие устройства, работающие в цепях постоянного и переменного тока.

Всеклиматическое исполнение В2.1 и теплостойкость до +100 градусов Цельсия делают соединитель пригодным для эксплуатации в составе аппаратуры, подверженной нагреву и воздействию внешней среды. Высокая стойкость к вибрации, ударам и линейным ускорениям позволяет устанавливать изделие на подвижных объектах.

1. Монтаж выполняется на экранированный кабель с обеспечением надёжного контакта экрана.
2. Соединитель рассчитан на внутренний объёмный монтаж внутри корпуса аппаратуры.
3. Допустимая частота рабочего тока — до 3 МГц.
4. Ресурс эксплуатации — не менее 500 сочленений и 1000 часов наработки.

Таким образом, 2РМТ14КУЭ4Ш1В1В представляет собой надёжный четырёхконтактный соединитель с серебряным покрытием контактов, предназначенный для ответственных электрических соединений в широком диапазоне климатических и механических условий.
