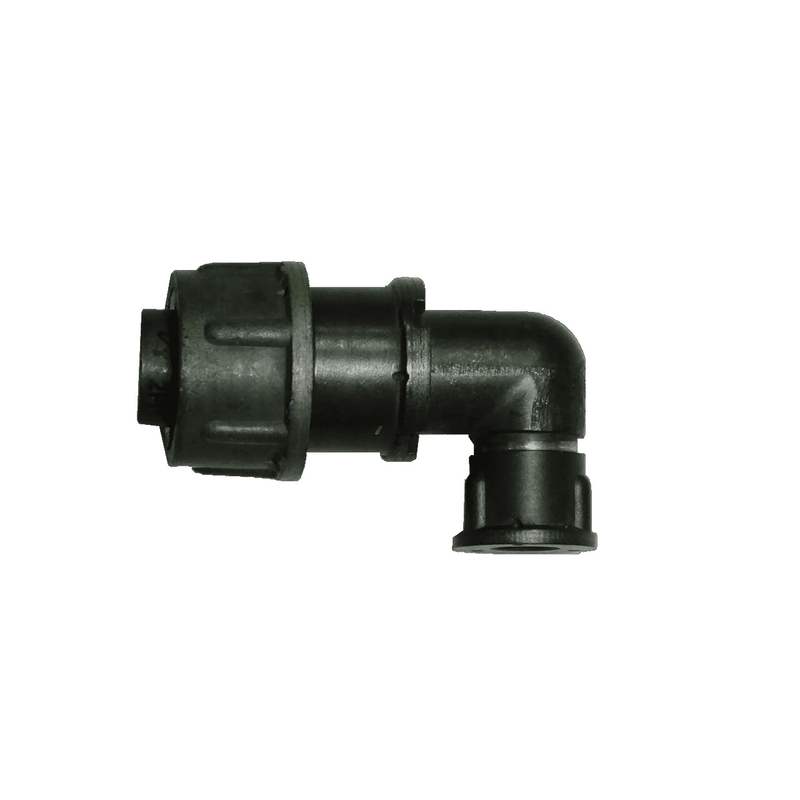

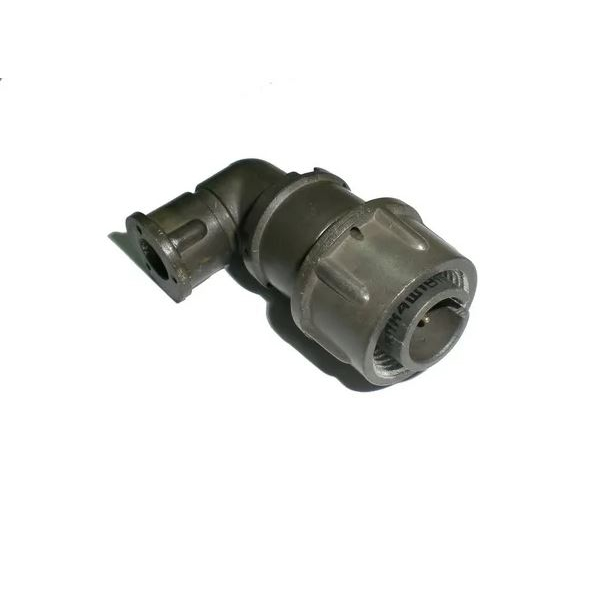

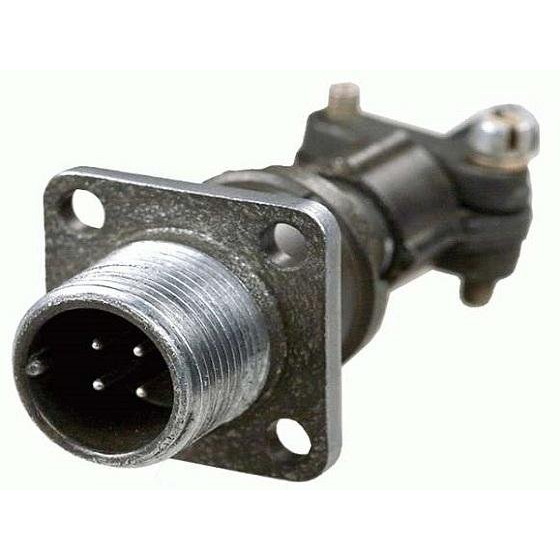

2РМТ14КУЭ4Ш1В1В — это цилиндрический низкочастотный негерметичный разъём. Он относится к серии 2РМТ и предназначен для надёжного соединения электрических цепей в электро- и радиоаппаратуре.

Общие сведения

Разъём имеет всеклиматическое исполнение В2.1 по ГОСТ 15150-69, что позволяет использовать его в широком диапазоне температур от -60°C до +100°C. Производится по техническим условиям ГЕ0.364.126ТУ или АШДК.434410.062ТУ с приёмкой ОТК или ВП.

Конструкция

Это кабельная вилка или розетка с прямым патрубком (КУЭ обозначает кабельную с уплотнением для экранированного кабеля), одношпоночной поляризацией корпусов и резьбовым соединением. Монтаж выполняется объёмной пайкой, корпус металлический, изолятор из карболита, контакты с серебряным или золотым покрытием.

Применение

Используется для внутреннего монтажа в аппаратуре специального и общего назначения, для соединения и разъединения проводов, кабелей, узлов и блоков в электрических цепях переменного и постоянного тока частотой до 3 МГц.

Характеристики

• Рабочий ток на контакт: 8 А (максимальный суммарный на разъём — 27 А).

• Максимальное рабочее напряжение: 560 В.

• Сопротивление контактов: не более 5 мОм.

• Рабочая температура: от -60°C до +100°C (смена до +180°C).
