Назначение

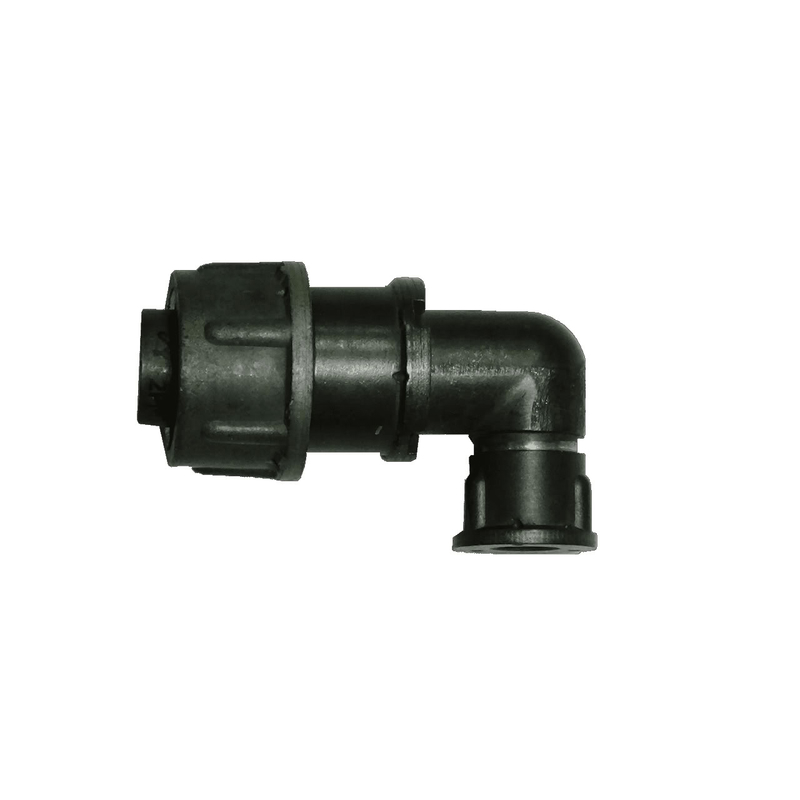

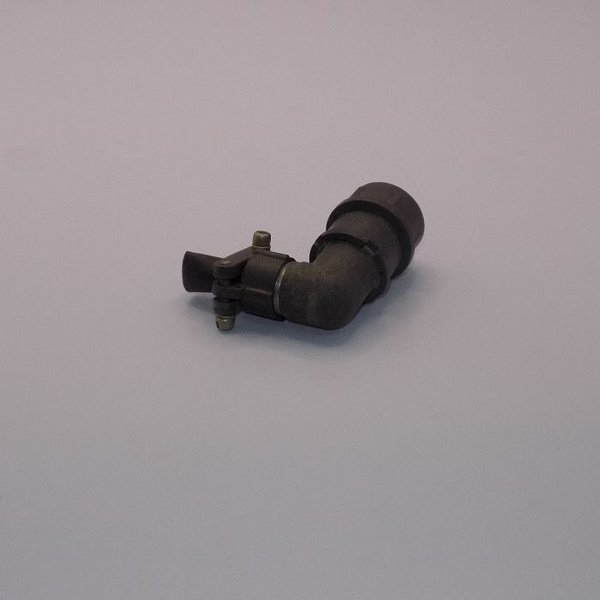

2РМТ14КУЭ4Ш1В1В — это кабельная вилка серии 2РМТ, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется для внутреннего монтажа и обеспечивает электрическое соединение цепей при помощи экранированных или неэкранированных кабелей.

Изделие относится к негерметичному всеклиматическому исполнению, что позволяет эксплуатировать его в широком диапазоне климатических условий. Вилка имеет угловой патрубок и гайку патрубка для экранированного кабеля, что упрощает монтаж в стеснённых условиях и обеспечивает надёжное крепление кабеля к корпусу соединителя.

Расшифровка обозначения

Маркировка 2РМТ14КУЭ4Ш1В1В содержит полную информацию о конструкции и характеристиках изделия:

• 2РМТ — тип соединителя;
• 14 — условный размер корпуса;
• К — кабельный тип корпуса;
• У — угловой патрубок;
• Э — гайка патрубка для экранированного кабеля;
• 4 — количество контактов;
• Ш — вилка;
• 1 — все контакты диаметром 1,0 мм;
• В — покрытие контактов серебром;
• 1 — теплостойкость до 100 °C;
• В — всеклиматическое исполнение.

Подтверждённые технические характеристики

Ниже приведены параметры, подтверждённые для данной модели соединителя. Указанные значения следует учитывать при подборе вилки для конкретной электрической цепи.

• Тип соединителя: негерметичный, всеклиматический.
• Количество контактов: 4.
• Рабочее напряжение: не более 560 В.
• Максимальная токовая нагрузка на одиночный контакт: не более 8 А.
• Максимальная общая токовая нагрузка: не более 27 А.
• Сопротивление контактов: не более 0,005 Ом.
• Материал контактов: золото или серебро.
• Ёмкость между контактами: не более 6 пФ.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Диапазон синусоидальной вибрации: от 1 до 5000 Гц.
• Ускорение синусоидальной вибрации: 490 метров на секунду в квадрате (50 g).
• Механический удар одиночного действия: 5000 метров на секунду в квадрате (500 g).
• Механический удар многократного действия: 1000 метров на секунду в квадрате (100 g).
• Атмосферное пониженное давление: 133,32 паскаля (1 миллиметр ртутного столба).
• Повышенная относительная влажность воздуха при температуре плюс 40 °C: 98 %.
• Рабочая температура окружающей среды: от минус 60 до плюс 100 °C.
• Минимальная наработка: не менее 1000 часов.
• Максимальное количество сочленений-расчленений: 500 раз.
• Гарантийный срок хранения: 15 лет.

Применение и особенности эксплуатации

Вилка 2РМТ14КУЭ4Ш1В1В применяется для внутреннего монтажа электрооборудования и соединительных кабельных сборок. Благодаря четырём контактам диаметром 1,0 мм с серебряным покрытием изделие обеспечивает стабильное электрическое соединение с низким переходным сопротивлением и малой межконтактной ёмкостью.

Всеклиматическое исполнение и теплостойкость до 100 °C позволяют использовать соединитель в аппаратуре, работающей при повышенной влажности, пониженном атмосферном давлении, вибрационных и ударных нагрузках. Угловой патрубок с гайкой предназначен для подключения экранированного кабеля, что важно при необходимости защиты цепи от электромагнитных помех. Допускается также применение неэкранированных кабелей.

При монтаже следует учитывать ограничения по току и напряжению, а также соблюдать предельное число циклов сочленения — не более 500 раз. Гарантийный срок хранения составляет 15 лет, минимальная наработка — не менее 1000 часов.
