Назначение

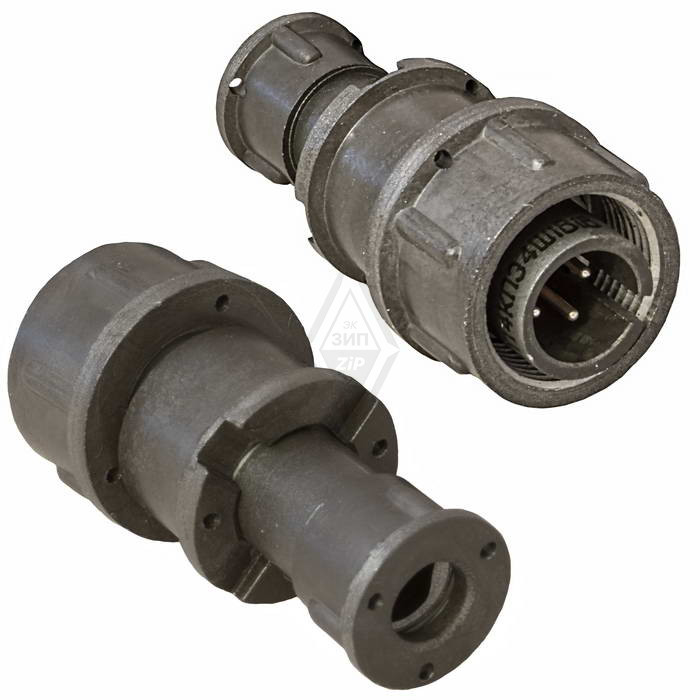

Вилка кабельная цилиндрическая низкочастотная негерметичная 2РМТ14КУЭ4Ш1А1В производителя «Элекон» предназначена для соединения электрических цепей переменного и постоянного тока с частотой до 3 МГц. Изделие применяется в составе кабельных сборок и приборных соединений, где требуется компактное цилиндрическое разъёмное сочленение с экранированием кабеля и надёжной механической фиксацией.

Разъём рассчитан на эксплуатацию в условиях повышенных механических нагрузок и широкого диапазона температур, что определяет его применение в промышленной и приборной технике.

Подтверждённые технические характеристики

Электрические параметры

• Токовая нагрузка — до 8 А на один контакт и суммарно до 27 А.
• Максимальное рабочее напряжение — 560 В.
• Максимальное испытательное напряжение — до 1850 В в нормальных условиях.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочая частота соединяемых цепей — до 3 МГц.

Механические и климатические параметры

• Механический удар одиночного действия — до 5000 м/с².
• Механический удар многократного действия — до 1000 м/с².
• Линейное ускорение — до 2000 м/с².
• Рабочая температура — от минус 60 °C до плюс 100 °C.

Конструктивные особенности

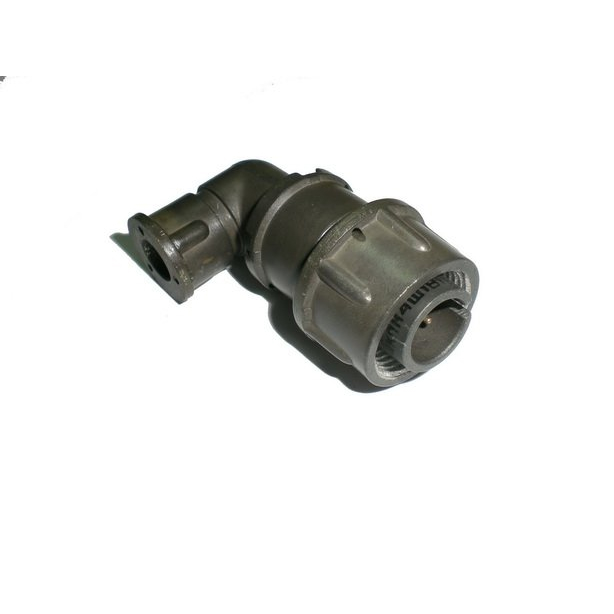

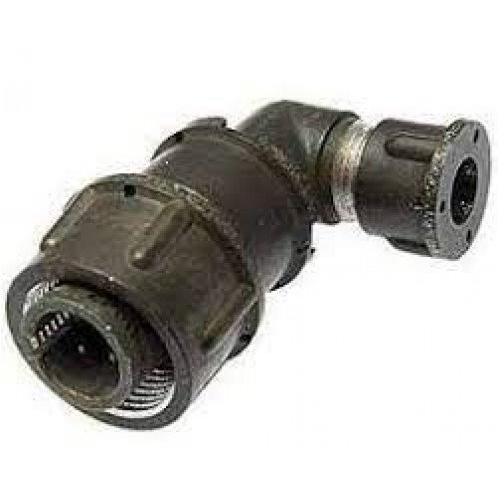

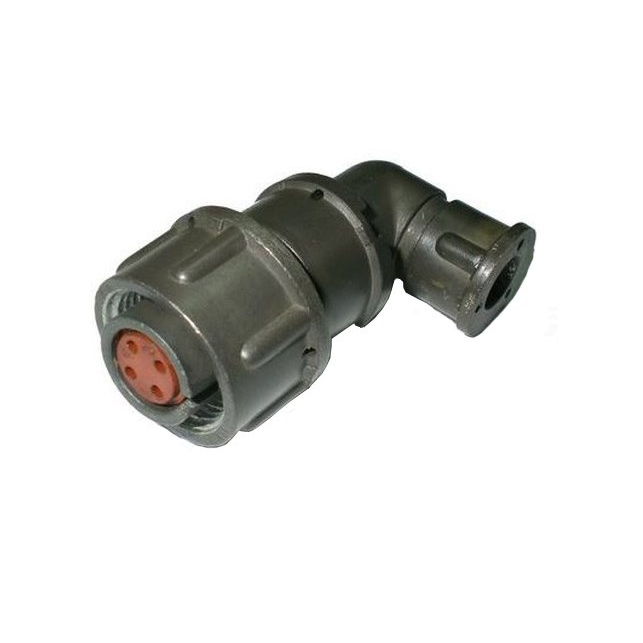

Модель имеет одношпоночную поляризацию корпусов, что исключает неправильное сочленение ответных частей. Контакты выполнены штыревыми. Соединение корпусов резьбовое. Предусмотрен угловой патрубок для экранированного кабеля, а также экранирование, снижающее влияние помех на передаваемый сигнал.

Корпус изготовлен из алюминиевого сплава, изолятор — из карбонита. Монтаж разъёма выполняется объёмным способом или пайкой.

Применение

Разъём 2РМТ14КУЭ4Ш1А1В подходит для промышленных и приборных установок, в которых требуется соединение цепей с токами до указанных значений и напряжением до 560 В при частоте до 3 МГц. Благодаря экранированному угловому патрубку изделие удобно для подключения экранированного кабеля, а стойкость к ударам и линейным ускорениям позволяет использовать его в оборудовании, подверженном вибрационным и ударным воздействиям.

Негерметичное исполнение подразумевает эксплуатацию в условиях, где не требуется защита от проникновения влаги под давлением. Изделие выпускается производителем «Элекон», артикул — 3125, категория — 2РМТ14.
