2РМТ14КУЭ4Ш1А1В

Цена: ПОД ЗАКАЗ

Технические характеристики

Соединители 2РМТ14КУЭ4Ш1А1В

Соединители 2РМТ14КУЭ4Ш1А1В представляют собой электрические низкочастотные цилиндрические негерметичные разъемы, предназначенные для использования в различных электрических цепях. Они могут работать как с постоянным, так и с переменным током частотой до 3 МГц.

Технические характеристики

Тип соединителя : 2РМТ.
Условный размер корпуса : 14.
Количество контактов : 4.
Материал контактов : Золото.

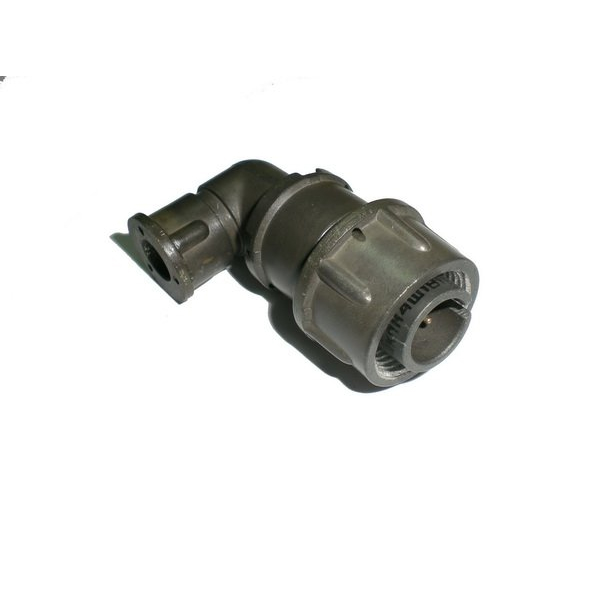

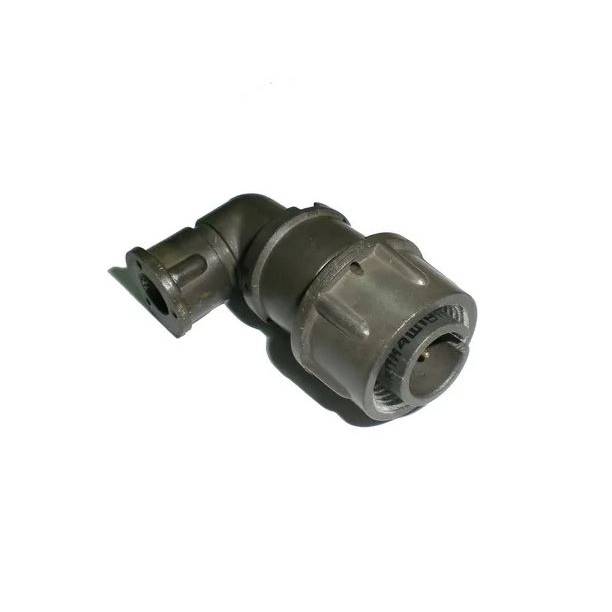

Тип разъема : вилка кабельная с угловым патрубком для экранированного кабеля.
Максимальное рабочее напряжение : 560 и 700 В.
Токовая нагрузка на контакт : Зависит от диаметра контактов, обычно от 4 до 36 А.
Теплостойкость : До 100°C.
Число сочленений-расчленений : 500.
Минимальный срок сохраняемости : 15 лет.
Рабочая температура : От -60°C до +100°C.

Эти соединители обеспечивают высокую надежность и стабильность в различных условиях эксплуатации, включая повышенную влажность и широкий диапазон температур. Они подходят для использования в различных отраслях промышленности, где требуется надежное и долговечное соединение электрических цепей.

Соединитель 2РМТ14КУЭ4Ш1А1В является частью серии электрических низкочастотных цилиндрических негерметичных разъёмов. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Данный разъём состоит из кабельной вилки и может быть использован для внутреннего объемного монтажа.

Технические характеристики

Токовая нагрузка : На одиночный контакт — 8 А, максимальная суммарная на соединитель — 27 А
Максимальное рабочее напряжение : 560 В
Количество контактов : 4
Покрытие контактов : Золото
Теплостойкость : До 100° С
Всеклиматическое исполнение : Да
Сопротивление контактов : Не более 5 мОм при диаметре контактов 1 мм
Емкость между контактами : Не более 6 пФ
Сопротивление изоляции : Не менее 5000 МОм

Условия эксплуатации

Температура среды : От -60° С до +100° С
Атмосферное давление : От 133,32·10^-12 Па до 50,6·10^4 Па
Вибрация и удары : Соединители выдерживают синусоидальную вибрацию и механические удары в широком диапазоне частот и ускорений

Этот разъём подходит для использования в различных электронных устройствах, требующих надежных и прочных соединений в сложных условиях эксплуатации.

Описание

Назначение соединителя 2РМТ14КУЭ4Ш1А1В

Соединитель 2РМТ14КУЭ4Ш1А1В относится к серии электрических низкочастотных цилиндрических негерметичных разъёмов типа 2РМТ и предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего объёмного монтажа, где требуется надёжное и стабильное соединение проводников в составе кабельных сборок и электронных устройств.

Конструктивно данный разъём представляет собой вилку кабельную с угловым патрубком для экранированного кабеля, что позволяет подключать экранированные кабели и обеспечивать защиту передаваемого сигнала от внешних помех. Условный размер корпуса — 14. Артикул товара — 3124.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели соединителя. Значения приведены в соответствии с описанием изделия серии 2РМТ с условным размером корпуса 14 и четырьмя контактами.

Тип соединителя: 2РМТ, исполнение негерметичное.
Условный размер корпуса: 14.
Количество контактов: 4.
Тип разъёма: вилка кабельная с угловым патрубком для экранированного кабеля.
Материал и покрытие контактов: золото.
Токовая нагрузка на одиночный контакт: 8 А, максимальная суммарная нагрузка на соединитель: 27 А.
Максимальное рабочее напряжение: 560 В и 700 В (в зависимости от условий применения).
Сопротивление контактов: не более 5 мОм при диаметре контактов 1 мм.
Ёмкость между контактами: не более 6 пФ.
Сопротивление изоляции: не менее 5000 МОм.
Теплостойкость: до 100 градусов Цельсия.
Число сочленений-расчленений: 500 циклов.
Минимальный срок сохраняемости: 15 лет.
Всеклиматическое исполнение: да.

Условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне внешних воздействий. Рабочая температура среды составляет от минус 60 до плюс 100 градусов Цельсия. Атмосферное давление в пределах работоспособности — от 133,32 на 10 в минус 12 степени Паскаля до 50,6 на 10 в 4 степени Паскаля.

Изделие выдерживает синусоидальную вибрацию и механические удары в широком диапазоне частот и ускорений, а также сохраняет работоспособность при повышенной влажности. Совокупность этих свойств подтверждает всеклиматическое исполнение разъёма.

Применение и совместимость

Благодаря цилиндрической конструкции, золотому покрытию контактов и стойкости к климатическим и механическим нагрузкам соединитель 2РМТ14КУЭ4Ш1А1В применяется в различных отраслях промышленности, где необходимы надёжные и долговечные электрические соединения. Он подходит для использования в электронных устройствах, работающих в сложных условиях эксплуатации.

Разъём предназначен для коммутации цепей как с постоянным, так и с переменным током и может использоваться для внутреннего объёмного монтажа. Модель востребована в составе кабельных сборок с экранированным кабелем, где требуется угловой ввод проводников. Конкретные значения диаметра контактов и точные условия совместимости с ответными частями определяются по конструкторской документации серии 2РМТ.

Соединитель обеспечивает высокую надёжность соединения, стабильность электрических параметров и длительный срок службы, что делает его пригодным для ответственных применений в приборостроении и промышленной электронике.
