Назначение соединителя 2РМТ14КУЭ4ГА1В «5»

2РМТ14КУЭ4ГА1В «5» — это кабельная розетка из серии соединителей 2РМТ, предназначенная для надежного электрического соединения в цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего монтажа с экранированным кабелем и обеспечивает стабильную передачу электрического сигнала и питания между блоками и узлами аппаратуры.

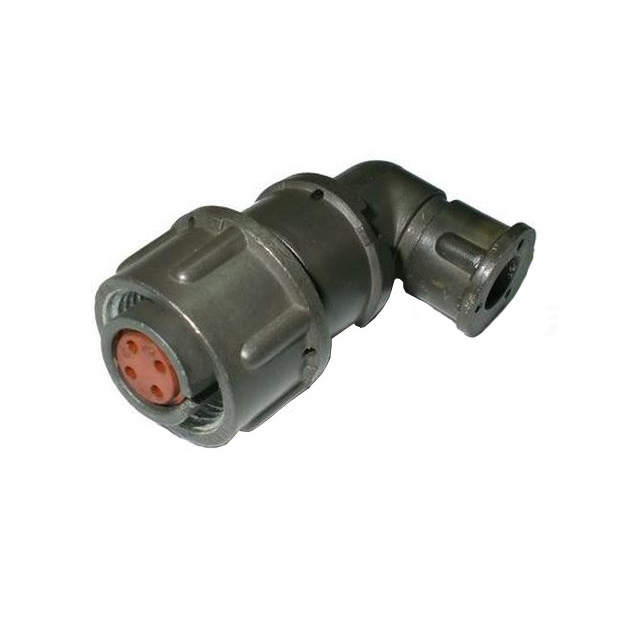

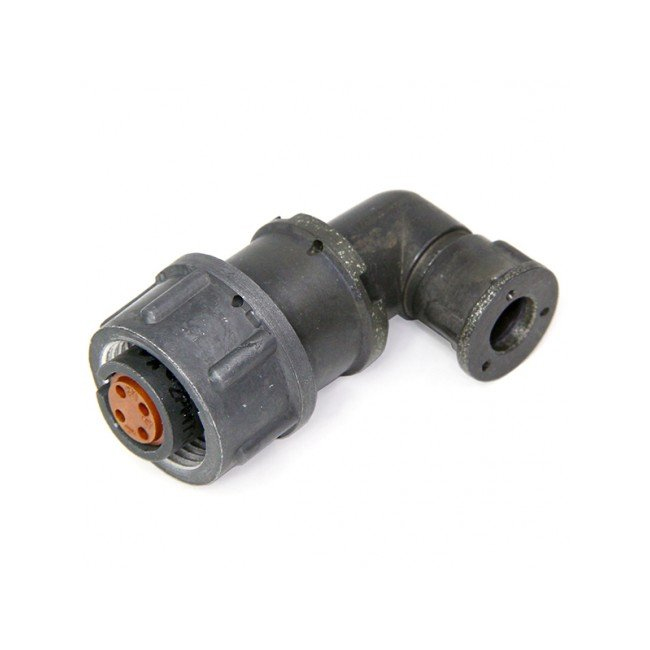

Конструктивное исполнение включает кабельный корпус с угловым патрубком, что позволяет прокладывать кабель под углом к оси соединителя и рационально использовать монтажное пространство внутри корпуса прибора или пульта. Розетка рассчитана на эксплуатацию в составе ответных частей серии 2РМТ и выполняет функцию неразъемного при эксплуатации, но разборного при техническом обслуживании соединения.

Подтвержденные технические характеристики

Соединитель имеет четыре контакта общего назначения, диаметр каждого контакта составляет 1 мм, а посадочный диаметр корпуса равен 14 мм. Ниже приведены электрические и эксплуатационные параметры, заявленные для данной модели.

• Максимальное рабочее напряжение — до 560 В.
• Токовая нагрузка — до 8 А на один контакт.
• Суммарный ток на соединитель — до 27 А.
• Сопротивление изоляции — не менее 1000 МОм.
• Электрическая прочность изоляции — до 1850 В.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Наработка — не менее 5000 часов.
• Ресурс — 500 сочленений и расчленений.
• Приемка — «5».

Указанные значения определяют область применения изделия: низковольтные и среднечастотные цепи управления, питания и сигнализации, где требуется повышенная стойкость к внешним воздействиям и стабильность контактного сопротивления в течение длительного срока службы.

Условия эксплуатации и устойчивость к внешним воздействиям

Соединитель является всеклиматическим и негерметичным. Он выдерживает воздействие вибрации в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, а также акустический шум уровнем до 170 дБ. Срок сохраняемости изделия достигает 25 лет при гамма-процентной наработке, равной 99,5 процента.

Исполнение с угловым патрубком и экранированным кабелем делает розетку пригодной для монтажа в ограниченном объеме, например внутри приборных стоек, блоков и распределительных коробок. Негерметичное исполнение означает, что изделие не предназначено для работы при прямом воздействии влаги под давлением, однако всеклиматическое исполнение обеспечивает работоспособность в широком диапазоне температур и климатических зон.

Применение и особенности монтажа

1. Установка розетки на кабеле с последующим сочленением с ответной вилкой серии 2РМТ.
2. Использование во внутреннем монтаже с экранированным кабелем для снижения влияния электромагнитных помех.
3. Эксплуатация в цепях постоянного и переменного тока частотой до 3 МГц.
4. Применение в аппаратуре, работающей в условиях вибрации и повышенного акустического шума.

При монтаже следует учитывать угловое расположение патрубка, которое задает направление выхода кабеля, и обеспечивать надежную фиксацию кабеля для предотвращения излома в месте соединения с корпусом розетки. Розетка 2РМТ14КУЭ4ГА1В «5» относится к категории изделий с приемкой «5», что подтверждает ее соответствие установленным требованиям по качеству и надежности. Артикул товара — 3123.
