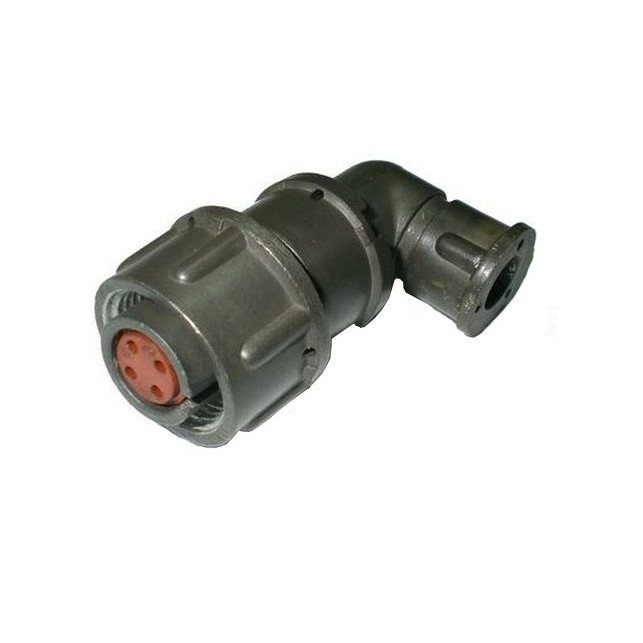

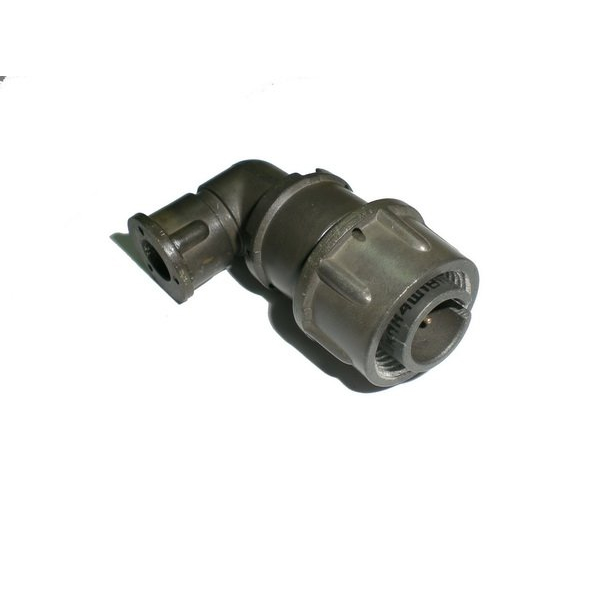

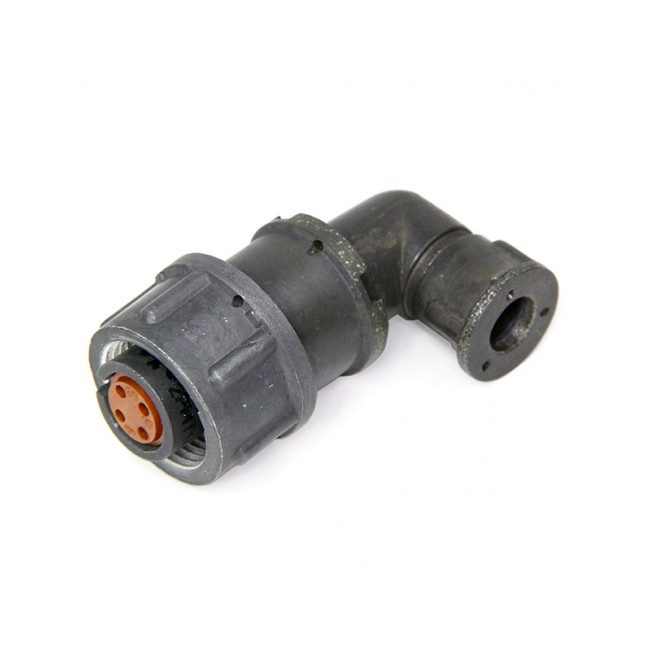

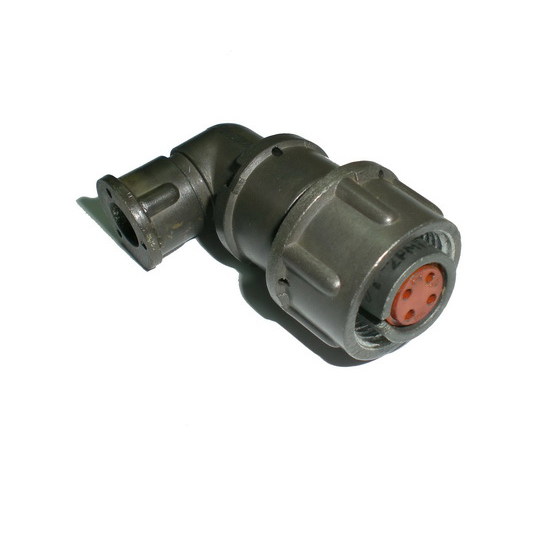

Назначение соединителя 2РМТ14КУЭ4Г1В1В

Соединитель цилиндрический низкочастотный 2РМТ14КУЭ4Г1В1В производства ЗАО «Элекон» (Казань) предназначен для коммутации электрических цепей постоянного и переменного тока в промышленной аппаратуре, приборах и системах автоматики. Изделие выпускается по техническим условиям ГЕ0.364.126ТУ и применяется для подключения кабелей и отдельных модулей к оборудованию. Рабочее напряжение цепей — до 700 В, рабочий диапазон частот — до 3 МГц, что соответствует классу низкочастотных соединителей.

Буква «Э» в обозначении указывает на экранированную модификацию, рассчитанную на работу с экранированными кабелями. Такое исполнение снижает уровень электромагнитных помех и применяется там, где требуется защита сигнальных цепей от внешних наводок.

Конструктивные особенности

Соединитель относится к типу 2РМТ — низкочастотный, негерметичный. Условный размер корпуса — 14. Исполнение — кабельная розетка с прямым патрубком. Корпус изготовлен из карболита, резьбовой фланец — металлический, оксидированный. Сочленение с ответной частью выполняется через резьбовой фланец — гайку с шагом M16 на 1.

Контактная система включает четыре контакта диаметром 1 мм. Покрытие контактов — серебро, что обеспечивает высокую электропроводность и устойчивость к окислению. Сопротивление контактов не превышает нескольких миллиом.

Основные технические параметры

• Тип соединителя: 2РМТ, низкочастотный, негерметичный.
• Условный размер корпуса: 14.
• Исполнение: кабельная розетка, патрубок прямой.
• Количество контактов: 4.
• Диаметр контактов: 1 мм.
• Максимальное рабочее напряжение: до 700 В.
• Номинальный ток на контакт: обычно до 8 А.
• Суммарный ток по всем контактам: до 50 А.
• Рабочая частота: до 3 МГц.
• Вид сочленения: резьбовой фланец, гайка с шагом M16 на 1.
• Количество сочленений и расчленений: до 500 циклов.
• Рабочий диапазон температур: от минус 60 °C до плюс 100 °C.
• Климатическое исполнение: всеклиматическое.
• Покрытие контактов: серебро.

Применение и условия эксплуатации

Соединитель 2РМТ14КУЭ4Г1В1В применяется в составе промышленной аппаратуры, измерительных приборов, пультов управления и систем автоматики. Он подходит для подключения кабельных линий и модулей, где требуется механически прочное резьбовое соединение и стабильный электрический контакт. Всеклиматическое исполнение допускает эксплуатацию в различных климатических условиях в пределах указанного температурного диапазона.

Экранированная модификация позволяет использовать соединитель в цепях с повышенными требованиями к помехозащищённости, в том числе при передаче сигналов по экранированным кабелям. Совокупность параметров — четыре контакта диаметром 1 мм, рабочее напряжение до 700 В, ток до 8 А на контакт и до 50 А в сумме — делает изделие пригодным для силовых и сигнальных цепей низкочастотного диапазона.

При монтаже следует учитывать тип сочленения: ответная часть должна иметь резьбовой фланец с шагом M16 на 1. Ресурс до 500 циклов сочленения и расчленения определяет область применения соединителя преимущественно для соединений, не требующих частой разборки. Год выпуска, указанный в карточке товара, — 2017.
