Назначение соединителя 2РМТ14КУЭ4Г1В1В

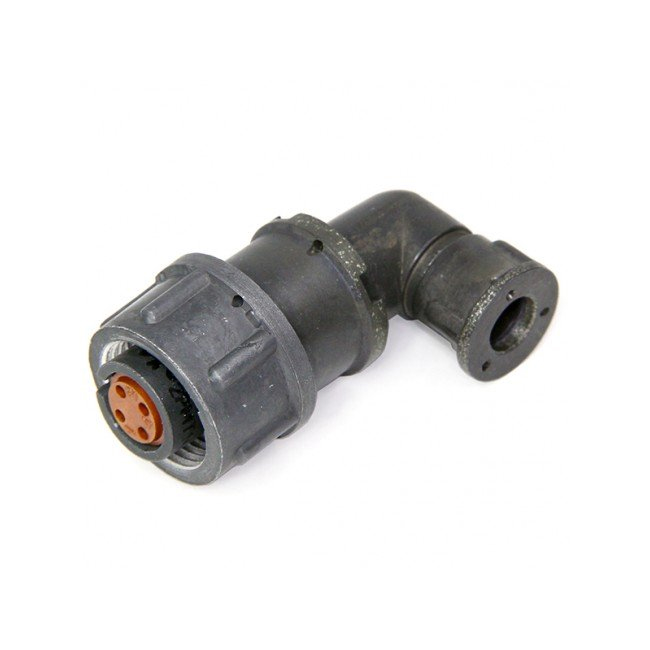

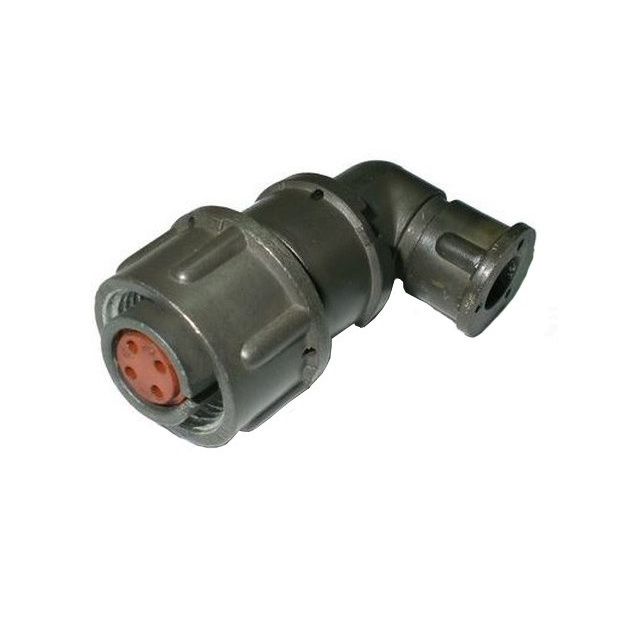

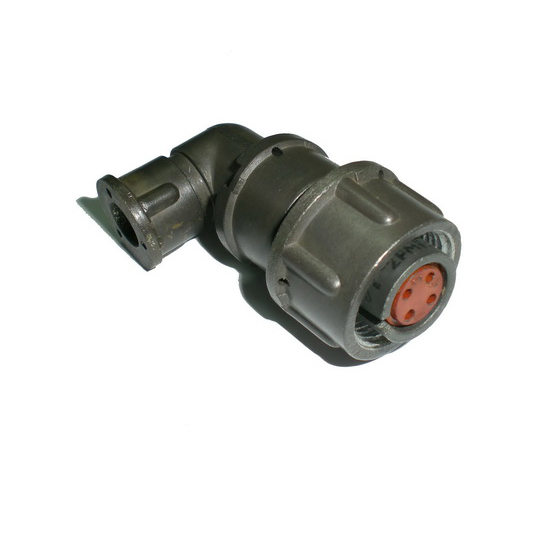

2РМТ14КУЭ4Г1В1В — это кабельная розетка цилиндрического низкочастотного соединителя серии 2РМТ. Изделие предназначено для электрического соединения и механического разъединения цепей постоянного и переменного тока в электро- и радиоаппаратуре специального и общего назначения. Соединитель применяется для коммутации проводов, кабелей, узлов и блоков, в том числе при внутреннем монтаже.

Модель выпускалась в период с 2015 по 2026 год в соответствии с техническими условиями ГЕ0.364.126 ТУ и АШДК.434410.062 ТУ. Изготовитель в предоставленных данных не указан.

Расшифровка обозначения 2РМТ14КУЭ4Г1В1В

Маркировка соединителя построена по стандартной схеме серии 2РМТ, где каждый символ отражает конкретную конструктивную или эксплуатационную характеристику. Ниже приведена полная декодировка для данной модели.

• 2РМТ — тип соединителя: негерметичный, тропикоустойчивый.
• 14 — условный размер корпуса, диаметр 22 мм.
• К — кабельный корпус.
• У — угловой патрубок.
• Э — гайка патрубка для экранированного кабеля.
• 4 — количество контактов.
• Г — розетка.
• 1 — схема расположения контактов.
• В — покрытие контактов серебром.
• 1 — теплостойкость 100 °С.
• В — всеклиматическое исполнение.

Конструктивные особенности

Соединитель 2РМТ14КУЭ4Г1В1В относится к негерметичным моделям с резьбовым соединением. Корпуса имеют одношпоночную поляризацию, что исключает неправильное сочленение и обеспечивает однозначную ориентацию ответных частей. Контакты покрыты серебром, что снижает переходное сопротивление и повышает надёжность электрического контакта.

Модель оснащена угловым патрубком с гайкой для экранированного кабеля. Такое исполнение позволяет организовать ввод кабеля под углом к оси соединителя и обеспечить экранирование линии, что важно при работе в условиях электромагнитных помех. Монтаж выполняется объёмным способом или пайкой.

Технические характеристики

Основные параметры соединителя подтверждены техническими условиями и приведены ниже.

• Рабочая температура: от минус 60 °С до плюс 100 °С.
• Максимальное рабочее напряжение: 700 В.
• Количество сочленений: 500.
• Рабочий диапазон вибрации: от 1 до 5000 Гц при ускорении до 490 метров на секунду в квадрате.
• Рабочий диапазон частот цепей: постоянный и переменный ток до 3 МГц.
• Покрытие контактов: серебро.
• Исполнение: всеклиматическое.

Применение и условия эксплуатации

Соединитель применяется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре специального и общего назначения. Он подходит для внутреннего монтажа, в том числе в условиях повышенной влажности и вибрации, что определяется всеклиматическим исполнением и теплостойкостью 100 °С.

Резьбовое соединение и одношпоночная поляризация обеспечивают надёжную фиксацию и правильную стыковку частей. Благодаря угловому патрубку с гайкой для экранированного кабеля модель удобна для компоновки жгутов и кабельных линий внутри блоков и узлов аппаратуры.

Краткое резюме

2РМТ14КУЭ4Г1В1В — кабельная розетка серии 2РМТ с четырьмя контактами, угловым патрубком под экранированный кабель и серебряным покрытием контактов. Она рассчитана на работу в цепях постоянного и переменного тока до 3 МГц при напряжении до 700 В, выдерживает до 500 сочленений и эксплуатируется в диапазоне температур от минус 60 °С до плюс 100 °С. Артикул изделия — 3122, категория — 2РМТ14.
