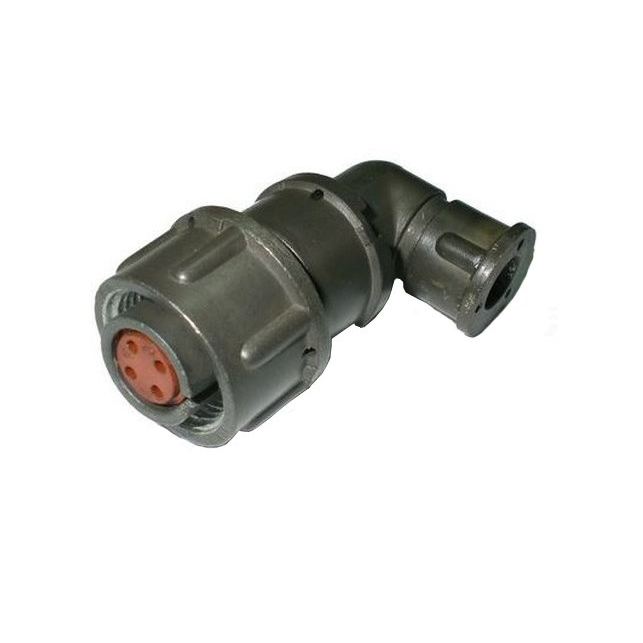

2РМТ14КУЭ4Г1А1В

Цена:

1650 ₽

Технические характеристики

2РМТ14КУЭ4Г1А1В

2РМТ14КУЭ4Г1А1В — это цилиндрический низкочастотный электрический разъём (розетка кабельная) из серии 2РМТ, предназначенный для надёжного соединения в электрических цепях постоянного и переменного тока (частотой до 3 МГц).

Основные характеристики

Он имеет кабельный корпус с угловым патрубком (КУЭ), 4 контакта, поляризацию одношпоночную (Г1) и золотое покрытие контактов (А). Максимальное рабочее напряжение достигает 560 В, ток на контакт — до 8 А, суммарный ток — до 27 А, сопротивление контактов — не более 0,005 Ом. Теплостойкость +100 °C, всеклиматическое исполнение, рабочая температура от -60 °C до +100 °C. +3

Применение и конструкция

Разъём подходит для внутренних монтажей в промышленных системах, включая экранированные кабели, с резьбовым соединением и ресурсом до 500 сочленений. Корпус выполнен из алюминиевого сплава АЛ-11, что обеспечивает прочность при вибрациях, ударах (до 1000 м/с² многократных) и линейных ускорениях до 2000 м/с². Емкость между контактами — не более 6 пФ, сопротивление изоляции — не менее 5000 МОм. +4

Описание

Назначение разъёма 2РМТ14КУЭ4Г1А1В

2РМТ14КУЭ4Г1А1В — это цилиндрический низкочастотный электрический разъём серии 2РМТ, выполненный в виде кабельной розетки. Изделие предназначено для надёжного электрического соединения в цепях постоянного и переменного тока с частотой до 3 МГц. Разъём применяется там, где требуется стабильная передача сигнала и питания при воздействии внешних дестабилизирующих факторов: вибраций, ударов, линейных ускорений и перепадов температуры.

Подтверждённые технические характеристики

Конструкция разъёма включает кабельный корпус с угловым патрубком, что отражено в обозначении КУЭ. Изделие имеет 4 контакта, одношпоночную поляризацию (индекс Г1) и золотое покрытие контактов (индекс А). Ниже приведены основные электрические и эксплуатационные параметры.

Максимальное рабочее напряжение — до 560 В.
Ток на один контакт — до 8 А.
Суммарный ток — до 27 А.
Сопротивление контактов — не более 0,005 Ом.
Сопротивление изоляции — не менее 5000 МОм.
Ёмкость между контактами — не более 6 пФ.
Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.
Теплостойкость — плюс 100 градусов Цельсия.
Ресурс сочленений — до 500 циклов.
Корпус изготовлен из алюминиевого сплава АЛ-11.

Конструктивные особенности и устойчивость к нагрузкам

Корпус из алюминиевого сплава АЛ-11 обеспечивает прочность изделия при механических воздействиях. Разъём рассчитан на многократные удары с ускорением до 1000 метров на секунду в квадрате и линейные ускорения до 2000 метров на секунду в квадрате. Резьбовое соединение частей разъёма гарантирует плотный контакт и предотвращает самопроизвольное рассоединение под действием вибрации. Всеклиматическое исполнение позволяет эксплуатировать изделие в различных климатических зонах без потери рабочих свойств.

Применение

Разъём 2РМТ14КУЭ4Г1А1В подходит для внутренних монтажей в промышленных системах. Он может использоваться в составе экранированных кабельных сборок, где требуется угловой вывод кабеля. Благодаря четырём контактам, одношпоночной поляризации и золотому покрытию контактной группы изделие обеспечивает стабильное соединение в цепях управления, питания и передачи низкочастотных сигналов. Область применения охватывает промышленное оборудование, приборы и системы, работающие в условиях повышенных механических и климатических нагрузок.
