Назначение соединителя 2РМТ14КУЭ4Г1А1В

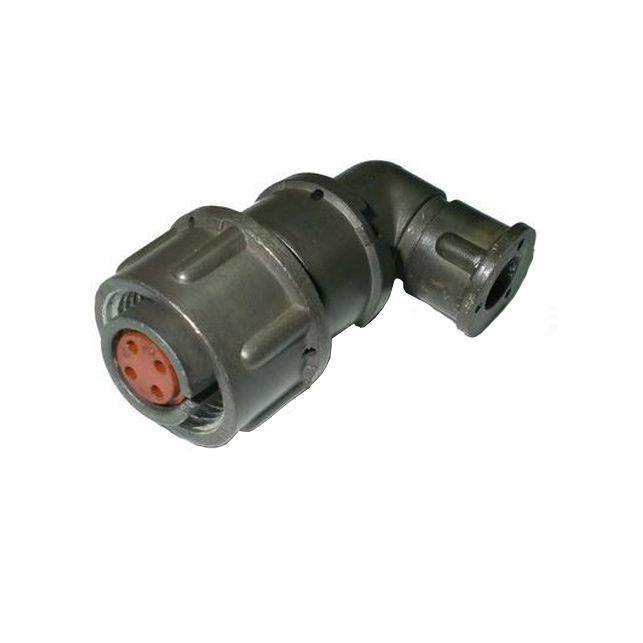

Соединитель 2РМТ14КУЭ4Г1А1В относится к серии 2РМТ и предназначен для использования в электрических цепях с постоянным и переменным током с частотой до 3 МГц. Изделие применяется для обеспечения надёжного электрического соединения в различных условиях эксплуатации, включая тропические среды, благодаря своей конструкции и применяемым материалам. Артикул товара — 3117, категория — 2РМТ14.

Конструкция соединителя включает кабельный корпус с диаметром посадочного отверстия 14 мм и контакты диаметром 1 мм. Такое исполнение характерно для кабельных соединений, где требуется компактное и вместе с тем механически прочное сочленение.

Подтверждённые технические характеристики

Ниже приведены параметры, указанные для данной модели соединителя. Значения следует учитывать при подборе изделия под конкретную электрическую цепь.

• Токовая нагрузка на одиночный контакт — 8 А.
• Максимальная суммарная токовая нагрузка на соединитель — 27 А.
• Рабочее напряжение — не более 560 В.
• Количество контактов — 4.
• Диаметр посадочного отверстия корпуса — 14 мм.
• Диаметр контактов — 1 мм.
• Рабочий диапазон частот — постоянный и переменный ток частотой до 3 МГц.
• Тип корпуса — кабельный.

Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 указано для некоторых моделей серии 2РМТ, однако для данной конкретной модели это исполнение не подтверждено. Поэтому при закупке и эксплуатации следует ориентироваться на подтверждённые параметры, перечисленные выше.

Применение и особенности эксплуатации

Соединитель 2РМТ14КУЭ4Г1А1В востребован там, где необходимо передавать электрический сигнал или питание по четырём независимым линиям при токах до 8 А на контакт. Благодаря кабельному исполнению он удобен для монтажа на жгуты и кабельные сборки, а диаметр посадочного отверстия 14 мм определяет совместимость с соответствующими ответными частями и элементами крепления.

Ограничение рабочего напряжения значением не более 560 В и частотой до 3 МГц делает соединитель пригодным для цепей питания и управления низкого и среднего напряжения, а также для передачи сигналов в указанном частотном диапазоне. Суммарная нагрузка на соединитель не должна превышать 27 А, что важно учитывать при распределении токов по четырём контактам: равномерная загрузка контактов позволяет наиболее полно использовать возможности изделия.

Рекомендации по подбору и монтажу

1. Проверьте соответствие числа контактов (4) и требуемых цепей.
2. Убедитесь, что ток на каждый контакт не превышает 8 А, а суммарный ток на соединитель — 27 А.
3. Учтите рабочее напряжение цепи: оно не должно превышать 560 В.
4. Проверьте совместимость кабельного корпуса с посадочным отверстием диаметром 14 мм.
5. Примите во внимание условия среды: подтверждённое климатическое исполнение для данной модели отсутствует, поэтому требования к условиям эксплуатации следует согласовать отдельно.

Комплектация и сведения о производителе

Производитель товара в предоставленных данных не указан. Краткое описание из каталога отсутствует, заполненные характеристики VirtueMart также не приведены. Сведения о комплектации, гарантии, стране производства и сертификатах в исходных данных отсутствуют и в настоящем описании не приводятся.

Для точного подбора соединителя 2РМТ14КУЭ4Г1А1В рекомендуется опираться на подтверждённые электрические и конструктивные параметры, изложенные в разделах выше, и при необходимости уточнять недостающие сведения у поставщика.
