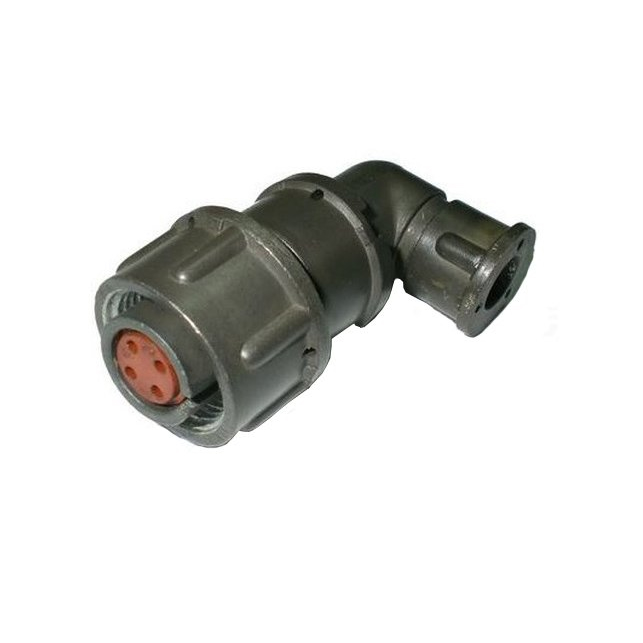

2РМТ14КУЭ4Г1А1

Цена:

2300 ₽

Технические характеристики

2РМТ14КУЭ4Г1А1

2РМТ14КУЭ4Г1А1 — это розетка (женский соединитель) из серии цилиндрических низкочастотных разъемов 2РМТ, предназначенная для работы в электрических цепях постоянного или переменного тока с частотой до 3 МГц.

Основные характеристики

Посадочный диаметр корпуса составляет 14 мм, вид корпуса — кабельный (К), патрубок — угловой с гайкой для экранированного кабеля (УЭ). Количество контактов — 4, диаметры контактов — 1 мм, покрытие контактов — золото (А1). Максимальное рабочее напряжение — 560–700 В, токовая нагрузка на одиночный контакт — от 4 до 8 А, суммарная на соединитель — до 27 А. +4

Сопротивление контактов не превышает 5 мОм, емкость между контактами — не более 6 пФ, сопротивление изоляции — не менее 5000 МОм. Электрическая прочность изоляции достигает 1850 В (при 560 В) или 2300 В (при 700 В).

Климатическое исполнение и надежность

Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69 (умеренный и холодный климат), теплостойкость — до +100 °С. Минимальная наработка — 5000 часов, число сочленений-расчленений — 500, срок сохраняемости — 15 лет при γ=99,5%.

Условия эксплуатации

Соединитель выдерживает синусоидальную вибрацию (1–5000 Гц, до 490 м/с²), акустический шум (50–10000 Гц, 170 дБ), механические удары (многократный — 1000 м/с², одиночный — 5000 м/с²) и линейное ускорение до 2000 м/с². Усилия расчленения — от 29,4 до 539,6 Н.

Описание

Назначение соединителя 2РМТ14КУЭ4Г1А1

2РМТ14КУЭ4Г1А1 — это розетка (женский соединитель) из серии цилиндрических низкочастотных разъёмов 2РМТ. Изделие предназначено для работы в электрических цепях постоянного или переменного тока с частотой до 3 МГц. Соединитель применяется для коммутации кабельных линий в составе радиоэлектронной аппаратуры, приборов и промышленного оборудования, где требуется надёжное и многократно разъединяемое электрическое соединение.

Артикул товара — 3116. Товар относится к категории 2РМТ14. Производитель в предоставленных данных не указан.

Конструктивные особенности

Розетка имеет кабельное исполнение корпуса с посадочным диаметром 14 мм. Патрубок выполнен угловым с гайкой и предназначен для экранированного кабеля, что обеспечивает удобство монтажа в стеснённых условиях и защиту линии от электромагнитных помех.

В соединителе установлено 4 контакта диаметром 1 мм. Контакты имеют золотое покрытие, что снижает переходное сопротивление и повышает коррозионную стойкость при длительной эксплуатации.

Электрические характеристики

Основные параметры соединителя приведены ниже:

Максимальное рабочее напряжение — от 560 до 700 В.
Токовая нагрузка на одиночный контакт — от 4 до 8 А.
Суммарная токовая нагрузка на соединитель — до 27 А.
Сопротивление контактов — не более 5 мОм.
Ёмкость между контактами — не более 6 пФ.
Сопротивление изоляции — не менее 5000 МОм.
Электрическая прочность изоляции — 1850 В при рабочем напряжении 560 В или 2300 В при рабочем напряжении 700 В.

Климатическое исполнение и надёжность

Соединитель выпускается в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69, что соответствует эксплуатации в условиях умеренного и холодного климата. Теплостойкость изделия достигает +100 °С.

Показатели надёжности подтверждены следующими значениями: минимальная наработка — 5000 часов, число сочленений-расчленений — 500 циклов, срок сохраняемости — 15 лет при доверительной вероятности 99,5 процента.

Условия эксплуатации и механическая стойкость

Соединитель рассчитан на работу в жёстких условиях и выдерживает следующие воздействия:

синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате;
акустический шум в диапазоне от 50 до 10000 Гц уровнем 170 дБ;
многократные механические удары с ускорением 1000 метров на секунду в квадрате;
одиночные механические удары с ускорением 5000 метров на секунду в квадрате;
линейное ускорение до 2000 метров на секунду в квадрате.

Усилие расчленения соединителя находится в пределах от 29,4 до 539,6 Н, что обеспечивает как надёжную фиксацию сочленённого состояния, так и возможность разъединения без чрезмерных усилий.

Область применения

Благодаря сочетанию компактного корпуса, четырёх контактов с золотым покрытием и высокой стойкости к вибрации, ударам и климатическим воздействиям, розетка 2РМТ14КУЭ4Г1А1 применяется в кабельных сборках измерительной и связной аппаратуры, в блоках питания, в системах управления и в другой технике, где требуется экранированное подключение и долговременная безотказная работа. Изделие ориентировано на монтаж с экранированным кабелем через угловой патрубок с гайкой.
