Назначение разъёма 2РМТ14КПН4ШВ1В

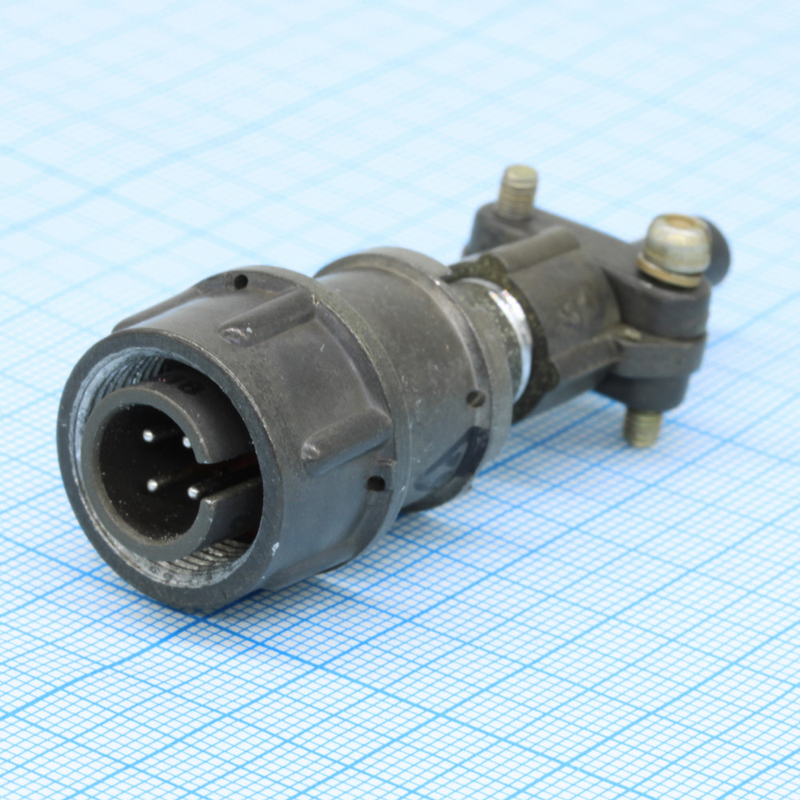

Разъём 2РМТ14КПН4ШВ1В производства завода «Элекон» — это цилиндрический низкочастотный соединитель серии 2РМТ, выпускаемый по техническим условиям ГЕО.364.126ТУ (АШДК.434410.062ТУ). Изделие предназначено для внутреннего объёмного монтажа в составе электрических цепей и применяется там, где требуется надёжное механическое и электрическое соединение проводников при воздействии широкого спектра внешних факторов.

Разъём относится к всеклиматическому исполнению: он сохраняет работоспособность в широком диапазоне температур, а также при повышенной влажности, запылённости и других неблагоприятных условиях эксплуатации. Это делает его пригодным для бортовой аппаратуры, промышленной электроники и других систем, работающих в жёстких условиях.

Конструктивные особенности и расшифровка маркировки

Маркировка 14КПН4Ш1В1В имеет строго определённое значение и описывает исполнение соединителя:

• 2РМТ — серия цилиндрических низкочастотных соединителей
• 14 — габаритный номер, определяющий типоразмер корпуса
• К — приборное исполнение
• ПН — приборный негерметичный, экранированный вариант
• 4 — число контактов
• Ш — тип контакта (штыревой)
• 1 — материальное исполнение
• В — тип покрытия контактов (серебро)
• 1 — теплостойкость до 100 °C
• В — всеклиматическое исполнение

Соединитель имеет резьбовой способ сочленения, что обеспечивает надёжную фиксацию и выдерживает до 500 циклов сочленения. Корпусы вилки и розетки снабжены одним направляющим шпоном — так называемая одношпоночная поляризация, которая исключает ошибочное подключение «вверх ногами» и не позволяет соединять несовместимые модификации.

Экранированный вариант исполнения (обозначение ПН) даёт возможность подключать экранированные кабели, что улучшает электромагнитную совместимость и снижает уровень помех в цепях передачи сигналов.

Технические характеристики

Разъём 2РМТ14КПН4ШВ1В рассчитан на работу при напряжении не более 700 В переменного или постоянного тока. Рабочий ток на контакт ориентировочно составляет от 4 А до 36 А в зависимости от конкретной схемы включения и сечения применяемых проводов и кабелей. Покрытие контактов — серебро, что обеспечивает стабильную проводимость и хорошую коррозионную стойкость.

Диапазон рабочих температур окружающей среды — примерно от −60 °C до +100 °C. Это позволяет использовать соединитель в бортовой технике, промышленной автоматике и других областях, где предъявляются повышенные требования к климатической стойкости.

Применение и совместимость

Разъём предназначен для внутреннего объёмного монтажа, чаще всего с пайкой или с помощью кабельных наконечников и обжима. Он применяется в составе приборов и устройств, где требуется компактное и надёжное соединение небольшого числа цепей — в данном исполнении 4 контакта.

Важно учитывать, что разъёмы серий 2РМТ и 2РМДТ имеют разные схемы расположения контактов и не взаимозаменяемы. При замене или подборе аналогов необходимо строго следить за серией и типоразмером соединителя, чтобы обеспечить механическую и электрическую совместимость. Перед применением следует уточнить, требуется ли именно вилка или розетка, а также конкретные условия эксплуатации, поскольку от этого зависит выбор схемы включения и подбор совместимых ответных частей.
