Назначение разъёма 2РМТ14КПН4Ш1В1В

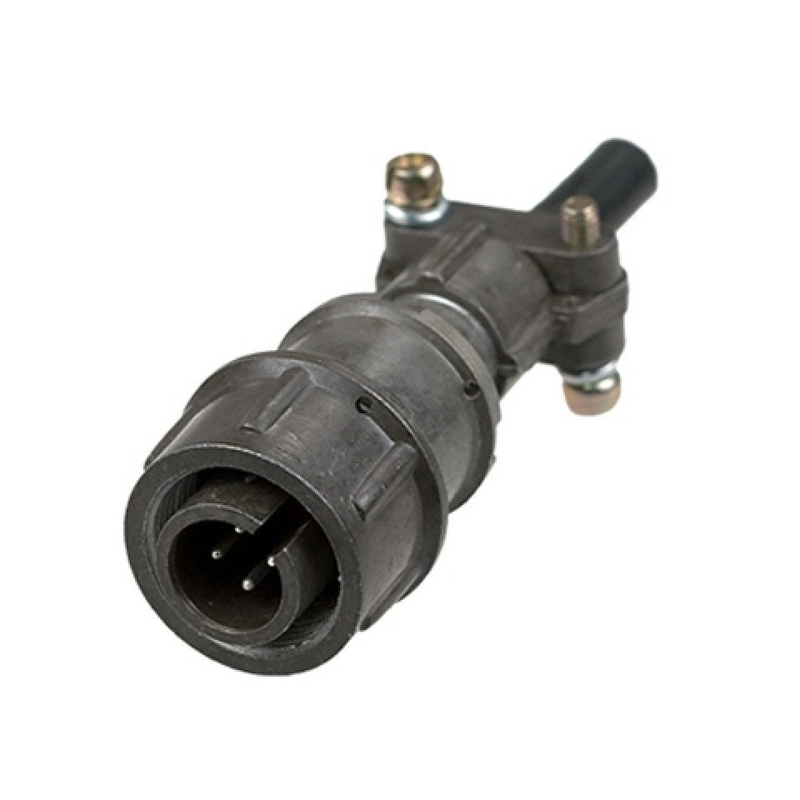

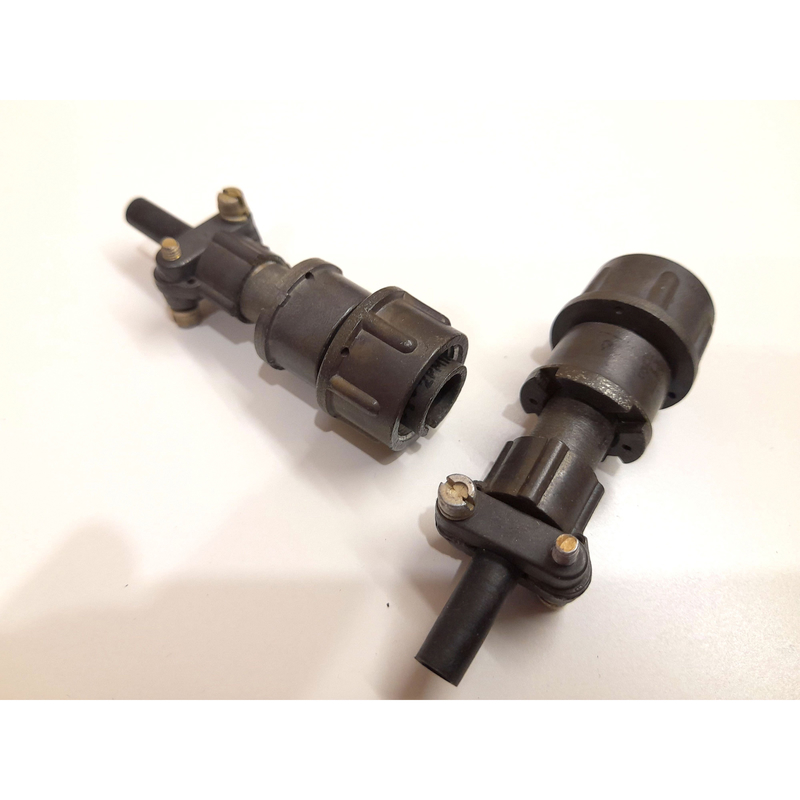

Вилка 2РМТ14КПН4Ш1В1В производства завода «Элекон» — это кабельный электрический соединитель серии 2РМТ с прямым патрубком. Изделие предназначено для коммутации электрических цепей переменного и постоянного тока в составе кабельных сборок, приборов и промышленного оборудования. Разъём применяется там, где требуется быстрое и надёжное сочленение кабеля с ответной частью, а также возможность многократного подключения и отключения без потери качества контакта.

Артикул позиции — 20274. Изделие выпускается в заводской упаковке и проходит приёмку ОТК, что подтверждает соответствие заявленным параметрам.

Подтверждённые технические особенности

Вилка относится к категории всеклиматических изделий (исполнение УХЛ) и предназначена для эксплуатации в широком диапазоне условий. Ниже приведены подтверждённые характеристики изделия.

• Количество контактов — 4, диаметр каждого контакта — 1,0 мм, покрытие — серебряное.
• Номинальный ток — 8 А на контакт, суммарный ток по всем контактам — до 27 А.
• Рабочее напряжение — до 560 В при частоте до 3 МГц.
• Сечение подключаемых жил кабеля — до 0,5 мм², способ подключения — пайка.
• Материал корпуса — металл, внешний диаметр — 14 мм.
• Степень защиты — IP20; изделие негерметичное.
• Рабочая температура — от минус 60 до плюс 100 °C.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — до 2300 В.
• Ёмкость между контактами — не более 6 пФ.
• Материал изолятора — карболит.
• Ресурс сочленений-расчленений — до 500 циклов.
• Стойкость к механическим нагрузкам — до 1000 м/с².

Конструкция с прямым патрубком облегчает монтаж кабеля и обеспечивает удобную укладку жгута. Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность соединения при длительной эксплуатации.

Применение и совместимость

Разъём 2РМТ14КПН4Ш1В1В используется в составе электрических соединений совместно с ответными розетками соответствующего типа, например с изделием Ю8236. Такая совместимость позволяет применять вилку в составе штатных кабельных сборок, пультов, блоков питания и измерительных цепей. Благодаря всеклиматическому исполнению изделие подходит для работы в помещениях и под навесом, где исключено прямое воздействие воды и пыли в объёме, превышающем требования IP20.

Основные сферы применения:

1. Промышленное оборудование и станки, где требуется быстросъёмное соединение кабеля.
2. Приборы и блоки, работающие с сигналами переменного и постоянного тока.
3. Кабельные сборки, эксплуатируемые при температурах от минус 60 до плюс 100 °C.
4. Измерительные и испытательные стенды, где важны стабильные параметры изоляции и малая ёмкость между контактами.

Изделие производится в Казани заводом «Элекон». Год выпуска — 2025. Вилка поставляется в заводской упаковке и прошла приёмку ОТК, что гарантирует соответствие заявленным электрическим и механическим параметрам. При монтаже рекомендуется соблюдать полярность и не превышать указанные токовые и температурные режимы, чтобы обеспечить заявленный ресурс соединений.
