Назначение соединителя 2РМТ14КПН4Ш1В1В

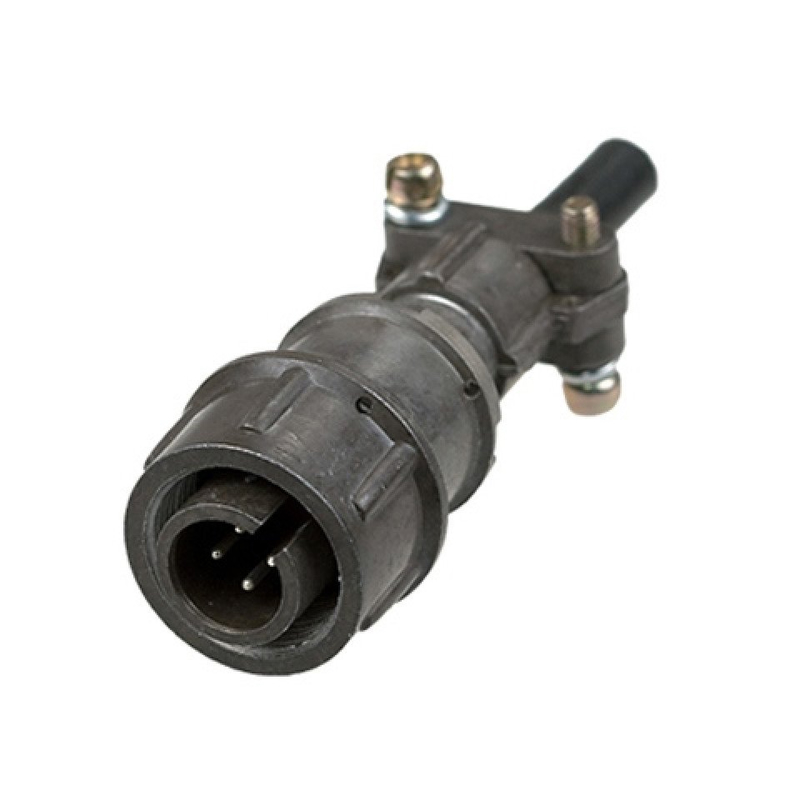

Соединитель 2РМТ14КПН4Ш1В1В производства завода «Элекон» с приёмкой «ОТК» представляет собой цилиндрический низкочастотный кабельный разъём серии 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Основная задача разъёма — обеспечить быстрый, надёжный и многократно повторяемый разъёмный монтаж там, где требуется оперативное подключение или замена кабельных сборок без применения паяльника в месте стыковки.

Разъём востребован в промышленной аппаратуре, контрольно-измерительных приборах и автоматике (КИПиА), средствах связи и прочих электронных устройствах. Благодаря металлическому корпусу и серебряному покрытию контактов изделие обеспечивает стабильное электрическое соединение с малыми потерями, что важно для измерительных и связных трактов.

Подтверждённые технические особенности

Ниже перечислены характеристики, указанные для данной позиции каталога. Значения приведены без округлений и обобщений, кроме прямо оговорённых условий эксплуатации.

• Количество контактов — 4.
• Покрытие контактов — серебро.
• Рабочее напряжение — до 560 В; максимальное допустимое напряжение — до 700 В в зависимости от условий и режима работы.
• Номинальный ток на один контакт — до 8 А.
• Общий максимальный ток на разъём — порядка 20–27 А при соответствующем распределении нагрузки между контактами.
• Сопротивление контактов — не более 0,005 Ом.
• Типоразмер корпуса — 14, условный диаметр посадочного узла около 14 мм.
• Исполнение — вилка кабельная с прямым патрубком.
• Способ присоединения кабеля — пайка жил к выводам разъёма; сечение жил обычно рассчитано на 0,5 мм².
• Степень защиты по внешним факторам — негерметичный всеклиматический разъём без специальной защиты от пыли и влаги; эффективная защита обеспечивается конструкцией узла и условиями эксплуатации.
• Приёмка — «ОТК».
• Год выпуска — 2025.
• Заводская упаковка.

Совместимость и взаимозаменяемость

Эксплуатация изделия предусмотрена совместно с розетками 2РМТ14КПН4Г1В1В и аналогами по позициям заводского каталога «Элекон». По посадочным и электрическим параметрам функциональным аналогом является 2РМ14КПН4Ш1В1; взаимозаменяемость возможна при соблюдении условий монтажа и разводки цепей. Также заявлена функциональная совместимость с разъёмами 2РМ и 2РМТ аналогичной посадочной серии.

Применение и монтаж

Разъём применяется в составе кабельных сборок промышленного и связного оборудования. Монтаж выполняется пайкой жил кабеля к выводам разъёма; при этом следует учитывать рекомендуемое сечение жил около 0,5 мм² и распределять токовую нагрузку между четырьмя контактами. При суммарных токах порядка 20–27 А равномерное распределение по контактам обязательно, поскольку номинальный ток одного контакта ограничен значением до 8 А.

Поскольку изделие относится к негерметичным всеклиматическим разъёмам, при эксплуатации в средах с повышенной влажностью или запылённостью защиту стыка обеспечивает конструкция узла в целом, а не сам разъём. Соблюдение условий монтажа и разводки цепей необходимо и для корректной взаимозаменяемости с указанными аналогами.
