Назначение разъёма 2РМТ14КПН4Ш1В1В

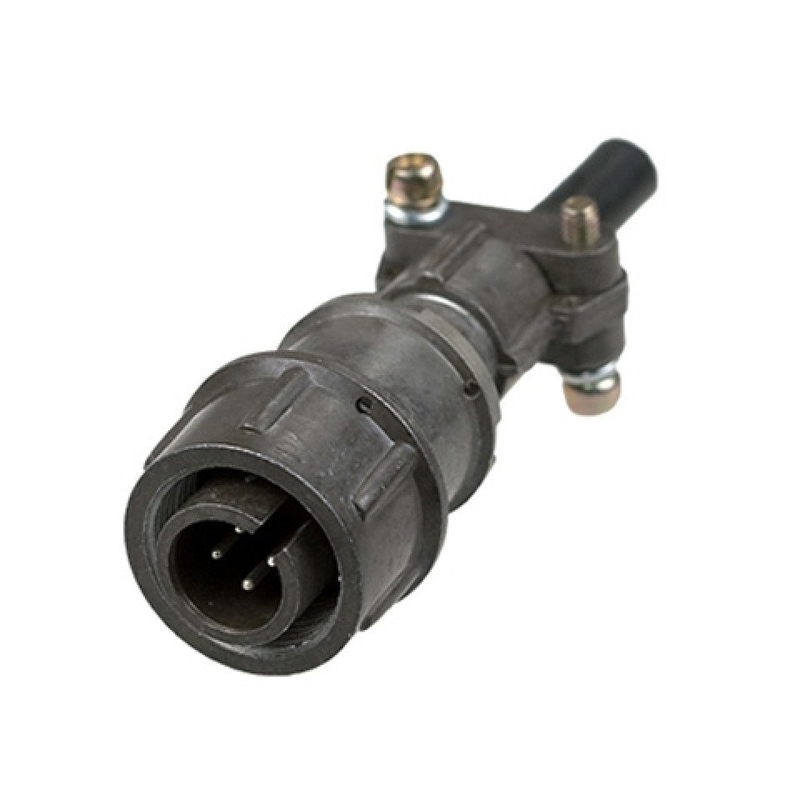

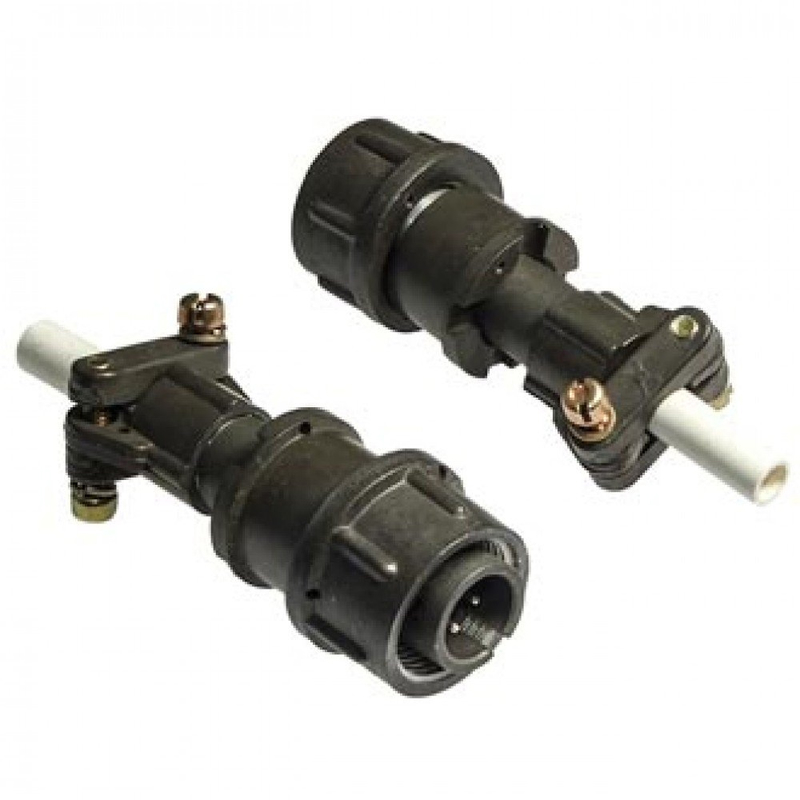

2РМТ14КПН4Ш1В1В — кабельная вилка производства завода «Элекон» (Казань), выпускаемая под приёмку «ОТК». Изделие относится к серии цилиндрических низкочастотных разъёмов 2РМТ и предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 560–700 В.

Разъём применяется там, где требуется надёжное разъёмное соединение кабеля с ответной частью в составе промышленного, электронного или приборного оборудования. Конструкция является негерметичной и всеклиматической, то есть рассчитана на эксплуатацию в различных климатических условиях без защиты от прямого попадания воды и пыли.

Подтверждённые технические особенности

• Количество контактов — 4.
• Номинальный ток на контакт — 8 А, общая нагрузка — до 27 А.
• Сопротивление контактов — не более 0,005 Ом.
• Сечение подключаемых жил кабеля — 0,5 мм², способ монтажа — пайка.
• Материал корпуса — металл, покрытие контактов — серебро.
• Внешний диаметр — 14 мм, масса — около 21 г.
• Степень защиты — IP20.
• Тип патрубка — прямой (КПН).
• Приёмка — «ОТК», год выпуска — 2025.
• Соответствие техническим условиям — ТУ АШДК.434410.062.
• Функциональный аналог — 2РМ14КПН4Ш1В1.

Указанные параметры определяют область допустимых режимов работы и подбор ответных частей. Вилка комплектуется с соответствующими розетками серии, например с позицией Ю8236, что обеспечивает совместимость по присоединительным размерам и электрическим характеристикам.

Область применения и условия эксплуатации

Разъём востребован в промышленных и электронных системах, где необходимо быстрое и повторяемое соединение кабельных линий: в блоках управления, измерительных и испытательных стендах, распределительных узлах, а также в составе приборов, работающих от сетей постоянного и переменного тока.

1. Подключение кабелей с жилами сечением 0,5 мм² методом пайки.
2. Сопряжение с ответными розетками серии 2РМТ, включая позицию Ю8236.
3. Работа в цепях с напряжением до 560–700 В и частотой до 3 МГц.
4. Эксплуатация в отапливаемых и неотапливаемых помещениях при отсутствии прямого воздействия влаги и пыли, поскольку степень защиты — IP20.

Металлический корпус и серебряное покрытие контактов обеспечивают стабильность переходного сопротивления и устойчивость к износу при многократных сочленениях. Небольшая масса — около 21 г — и внешний диаметр 14 мм упрощают монтаж в ограниченном пространстве. Изделие поставляется в заводской упаковке, имеет приёмку «ОТК» и соответствует заявленным техническим условиям, что подтверждает его пригодность для ответственных применений в составе серийного и ремонтного производства.
