Назначение соединителя

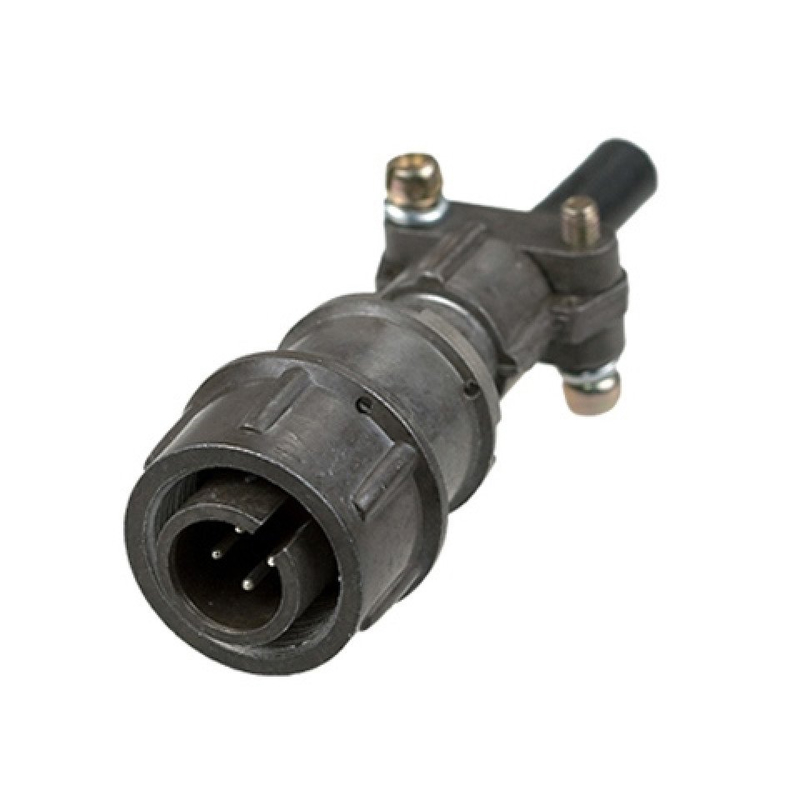

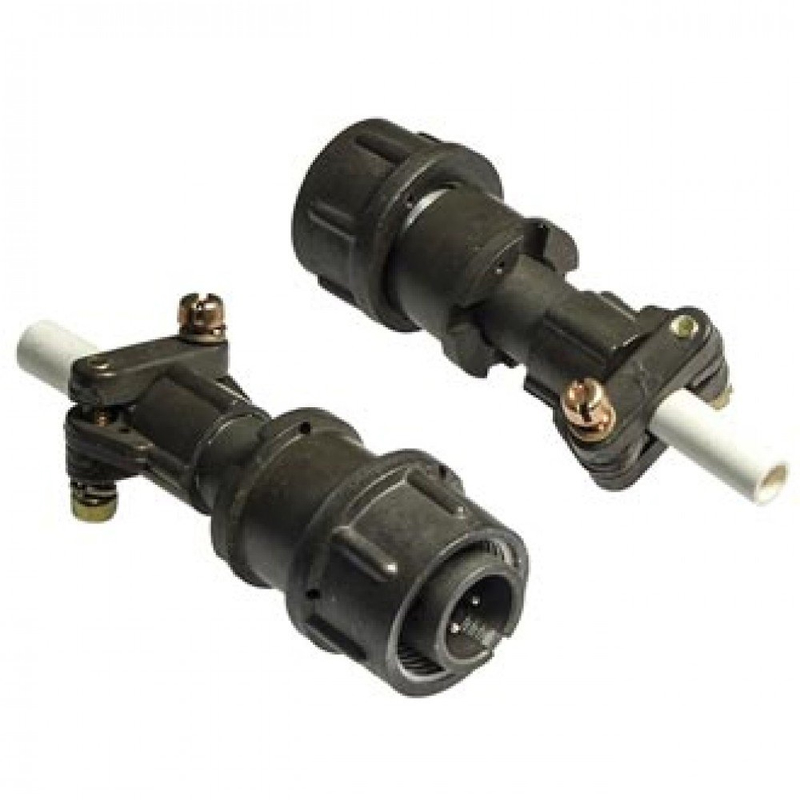

2РМТ14КПН4Ш1В1В — это кабельная вилка цилиндрического соединителя, выпускаемая заводом «Элекон» (Казань) с приёмкой «ОТК». Изделие предназначено для надёжного электрического соединения в цепях переменного и постоянного тока с рабочим напряжением до 560–700 В и частотой до 3 МГц. Серия 2РМТ ориентирована на низкочастотные цепи, где важны компактные габариты и высокая электрическая прочность изоляции.

Вилка применяется в составе кабельных сборок и жгутов, где требуется быстрое и стабильное сочленение с ответной розеткой. Прямой патрубок (исполнение КП) обеспечивает ввод кабеля в корпус и его механическую фиксацию.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели. Значения приведены для одного контакта и для соединителя в целом.

• Число контактов — 4.
• Номинальный ток — 8 А на контакт, суммарно до 27 А.
• Рабочее напряжение — до 560–700 В.
• Электрическая прочность изоляции — до 2300 В.
• Сопротивление контактов — не более 0,005 Ом.
• Ёмкость между контактами — до 6 пФ.
• Сечение жил кабеля — 0,5 квадратного миллиметра.
• Способ монтажа — пайка.
• Степень защиты — IP20 (исполнение негерметичное).
• Внешний диаметр корпуса — 14 мм.
• Материал корпуса — металл.
• Покрытие контактов — серебро.
• Масса — около 21 г.

Изделие относится к негерметичным вилкам с прямым патрубком. Совместимо с соответствующими розетками, в частности с моделью Ю8236. Пригодно для эксплуатации во всеклиматических условиях в соответствии с техническими условиями АШДК.434410.062.

Применение и условия эксплуатации

Соединитель востребован в приборостроении, промышленной автоматике, измерительной технике и других областях, где используются низкочастотные сигнальные и силовые цепи. Благодаря малому диаметру корпуса (14 мм) и небольшой массе вилка подходит для монтажа в стеснённых условиях, а металлический корпус и серебряное покрытие контактов обеспечивают стабильность переходного сопротивления при многократных сочленениях.

Пайка жил сечением 0,5 квадратного миллиметра упрощает подготовку кабеля и даёт надёжный электрический контакт. Степень защиты IP20 означает, что изделие предназначено для работы внутри корпусов, шкафов и блоков, защищённых от пыли и влаги. Всеклиматическое исполнение по ТУ АШДК.434410.062 допускает применение в различных климатических зонах в составе соответствующего оборудования.

Комплектация и приёмка

Поставка осуществляется в заводской упаковке. Приёмка «ОТК» подтверждает соответствие изделия установленным стандартам качества. Год выпуска — 2025. Страна производства — Россия (завод «Элекон», Казань). Артикул — 20271.

Краткое резюме

1. Кабельная вилка серии 2РМТ14 с четырьмя контактами и прямым патрубком.
2. Номинальный ток 8 А на контакт, рабочее напряжение до 560–700 В.
3. Металлический корпус диаметром 14 мм, серебряные контакты, масса около 21 г.
4. Совместимость с розетками типа Ю8236, пайка жил 0,5 квадратного миллиметра.
5. Приёмка «ОТК», заводская упаковка, выпуск 2025 года.
