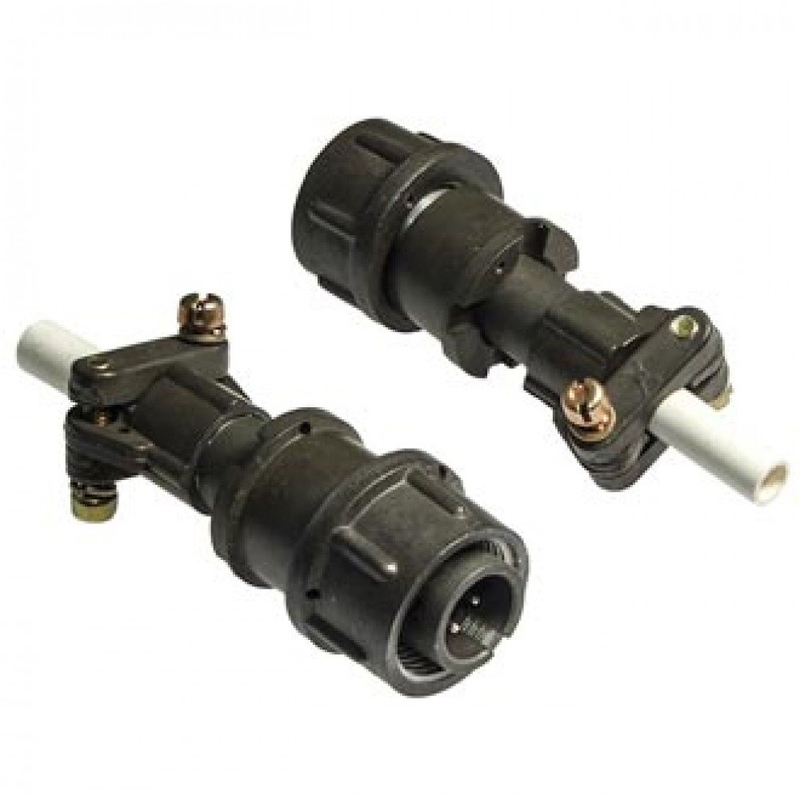

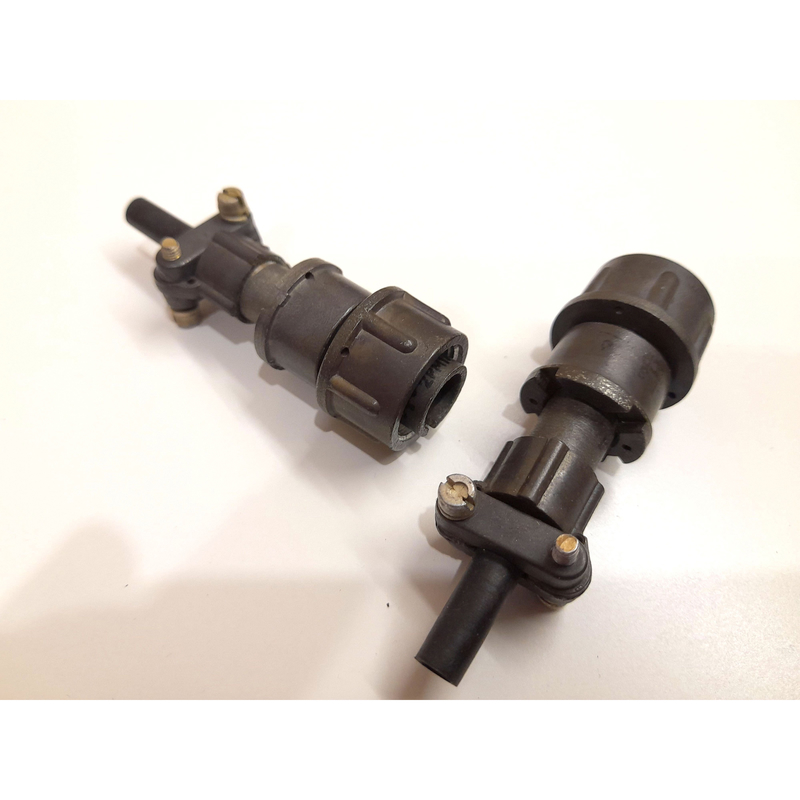

2РМТ14КПН4Ш1В1В — это кабельная вилка цилиндрического низкочастотного разъема серии 2РМТ производства компании Элекон (Казань). Она предназначена для надежного соединения в электрических цепях переменного или постоянного тока.

Основные характеристики

Разъем имеет 4 контакта диаметром 1,0 мм с номинальным током 8 А на контакт (до 27 А суммарно) и рабочим напряжением до 560 В (максимум 700 В) при частоте до 3 МГц. Материал корпуса — металл, изолятор — карболит, покрытие контактов — серебро, сопротивление изоляции не менее 1000 МОм, сопротивление контактов не более 0,005 Ом.

Конструкция и применение

Посадочный диаметр — 14 мм, внешний диаметр корпуса — 14 мм, сечение жил кабеля — 0,5 мм², способ монтажа — пайка на кабель с прямым патрубком. Рабочая температура от -60 до +100 °C, степень защиты IP20, негерметичный тип.

Изображение показывает технический чертеж разъема с видами спереди, сбоку и в разрезе, включая габариты (Lmax, D).

Совместимость

Вилка используется в паре с соответствующими розетками (например, позиция Ю8236), подходит для внутреннего объемного монтажа в промышленных и технических системах.
