Назначение соединителя 2РМТ14КПН4Ш1В1В

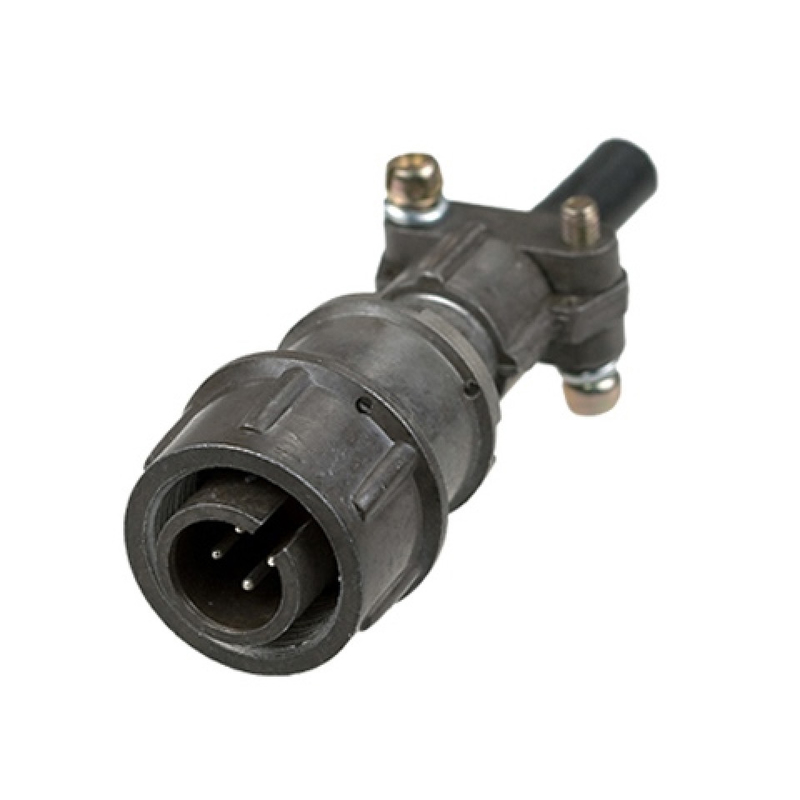

2РМТ14КПН4Ш1В1В от производителя Элекон представляет собой кабельную вилку цилиндрического низкочастотного соединителя тропикоустойчивого исполнения. Изделие предназначено для коммутации электрических цепей переменного и постоянного тока в составе промышленного, измерительного и специального оборудования. Вилка применяется там, где требуется компактное разъёмное соединение с фиксированным числом контактов и повышенной стойкостью к условиям внешней среды.

Серия 2РМТ относится к негерметичным соединителям, поэтому вилка рассчитана на эксплуатацию внутри закрытых корпусов, шкафов и блоков, где отсутствует прямое воздействие влаги и агрессивных сред. Тропикоустойчивое исполнение подразумевает устойчивость к повышенной влажности и температуре в пределах заявленного диапазона.

Технические характеристики

Основные параметры изделия подтверждены данными каталога и приведены ниже.

• Количество контактов: 4
• Номинальный ток на контакт: 8 А
• Максимальное рабочее напряжение: 560–700 В
• Рабочая частота: до 3 МГц
• Внешний диаметр корпуса: 14 мм
• Материал корпуса: металл
• Материал изолятора: карболит
• Покрытие контактов: серебро
• Способ подключения кабеля: пайка, сечение жил до 0,5 мм²
• Сопротивление контактов: не более 5 мОм
• Сопротивление изоляции: не менее 1000 МОм
• Степень защиты: IP20
• Рабочая температура: от минус 60 до плюс 100 °С
• Год: 2017

Металлический корпус обеспечивает механическую прочность и экранирующие свойства, а карболитовый изолятор сохраняет диэлектрические характеристики в широком температурном диапазоне. Серебряное покрытие контактов снижает переходное сопротивление и стабилизирует параметры соединения при многократных циклах сочленения.

Применение и совместимость

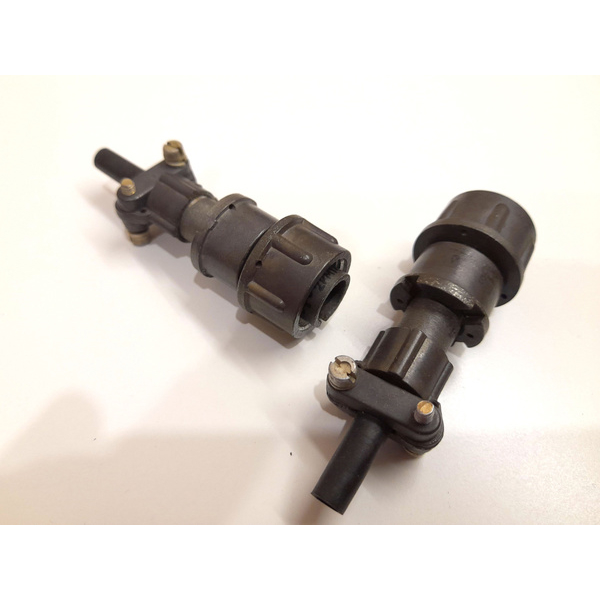

Вилка 2РМТ14КПН4Ш1В1В используется в паре с ответными розетками серии 2РМТ, в частности с розеткой Ю8236. Совместное применение вилки и розетки обеспечивает надёжное разъёмное соединение в электрических системах различного назначения. Благодаря четырём контактам и току 8 А на контакт изделие подходит для цепей питания и сигнальных линий низкой частоты.

Область применения охватывает промышленную автоматику, приборные блоки, пульты управления и другое оборудование, где необходима быстрая замена или подключение кабельных сборок. Пайка жил сечением до 0,5 мм² обеспечивает стабильный электрический контакт и устойчивость к вибрационным нагрузкам.

Степень защиты IP20 означает защиту от проникновения твёрдых частиц размером более 12,5 мм и отсутствие защиты от влаги. Рабочий диапазон температур от минус 60 до плюс 100 °С позволяет эксплуатировать соединитель в неотапливаемых помещениях и в условиях перепадов температур. Производитель — завод «Элекон» в Казани. Серия 2РМТ является негерметичной, поэтому при монтаже следует учитывать условия окружающей среды и предусматривать защиту соединения от прямого попадания воды и пыли.
