2РМТ14КПН4Ш1В1В

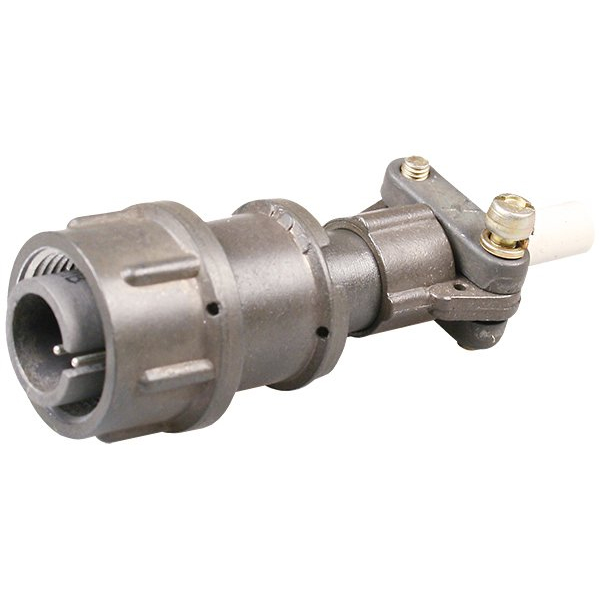

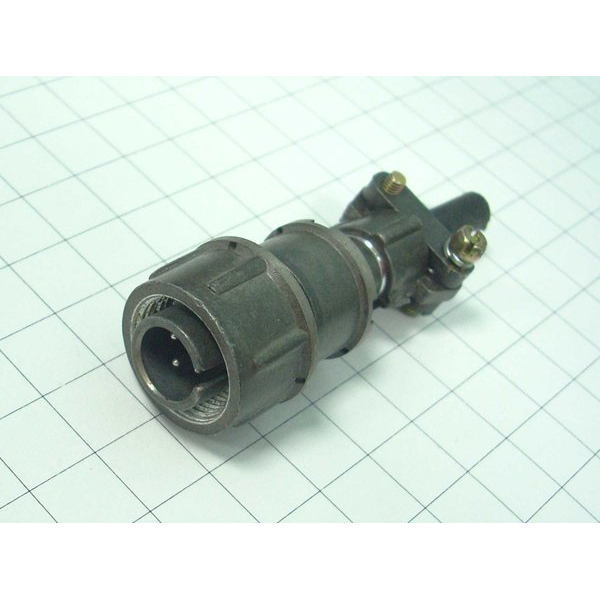

2РМТ14КПН4Ш1В1В представляет собой кабельную вилку — цилиндрический низкочастотный негерметичный соединитель из серии 2РМТ, предназначенный для электрических цепей постоянного и переменного тока (до 3 МГц).

Основные характеристики

Это 4-контактная вилка с посадочным диаметром 14 мм, извлекаемыми контактами диаметром 1,0 мм и серебряным покрытием. Токовая нагрузка достигает 8 А на контакт и 27 А суммарно на соединитель при максимальном рабочем напряжении 560 В (электрическая прочность изоляции — до 1850 В). Рабочая температура — от -60°C до +100°C, масса — не более 25 г, сопротивление изоляции — не менее 5000 МОм, ёмкость между контактами — до 6 пФ.

Изображение показывает технический чертёж вилки с видом спереди, сбоку и в разрезе, где видны габариты и конструкция с прямым патрубком для неэкранированного кабеля.

Условия эксплуатации

Соединитель тропикоустойчивый, всеклиматического исполнения (В), с резьбовым сочленением, подходит для внутреннего монтажа и работы в аппаратуре с вибрацией (1–5000 Гц, до 490 м/с²), ударами (до 5000 м/с²) и линейным ускорением до 2000 м/с². Метод монтажа — обжимка, корпус металлический, изолятор из карболита.

Расшифровка обозначения

• 2РМТ — серия цилиндрических соединителей.

• 14 — диаметр посадочного места (14 мм).

• КПН — кабельная вилка, прямой патрубок, неэкранированный кабель.

• 4 — число контактов.

• Ш — серебро на контактах.

• 1В — температура до 100°C, всеклиматическое исполнение.

• 1В — повтор параметров покрытия и климата.
